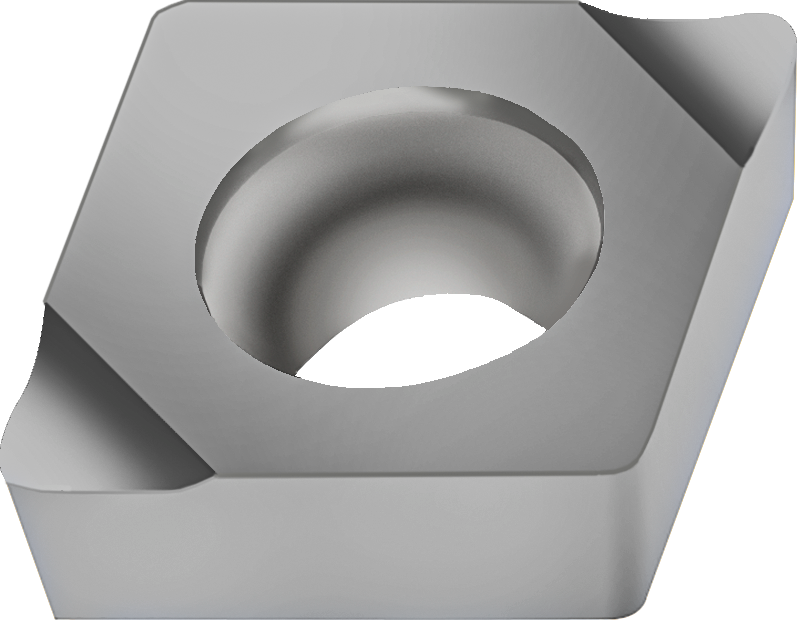

Rhombisch positiv 80° CPGT050204-X15 WK1
Walter
13,61 €
Produktnummer:
WA-5004172
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2922 |
Produktinformationen "Rhombisch positiv 80° CPGT050204-X15 WK1"
Rhombisch positiv 80° CPGT ...-X15 • Hauptfreiwinkel=11° • WK1
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | CPGT050204-X15 WK1 |
| Schneidenlänge | l | 5,65 mm |
| Radius | r | 0,4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCDRL - Drilling insert | ||
| Spanbrecher, Herstellerbezeichnung | CBMD | X15 |
| Schneidenausführung | CECC | E |
| Schneidenanzahl | CEDC | 2 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Befestigungslochdurchmesser | D1 | 2,5 |
| Eckenwinkel Schneidplatte | EPSR | 80 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WK1 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 5,56 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$CP0502$$3NB$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 5,65 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,38 |
| Schneidplattendicke | S1 | 2,38 |
| Plattensitzkodierung | SSC | 5 |
| Normnummer | STDNO | - |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | CPGT-X15 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-3 - Schneidplatten - Rhombisch | ||
| Eckenwinkel Schneidplatte | A1 | 80 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 11 ° |
| Schneidkantenlänge | B1 | 5,65 mm |
| Eingeschriebener Kreis | B3 | 5,56 mm |
| Bildkennung | BLD | 3 |
| Schneidkantenhöhe | C1 | 2,38 mm |
| Eckenradius | D1 | 0,4 mm |
| Spanwinkel | D7 | 15 ° |
| Masse (Gewicht) | D75 | 0,001 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | X15 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 2,38 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WK1 |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | CPGT050204 |
| Identifizierende Bestellnummer | J21 | CPGT050204-X15 WK1 |
| Produktbezeichnung | J22 | 558 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$CP0502$$3NB$$$$ |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
| Schneidplattendicke | S1 | 2,38 mm |
