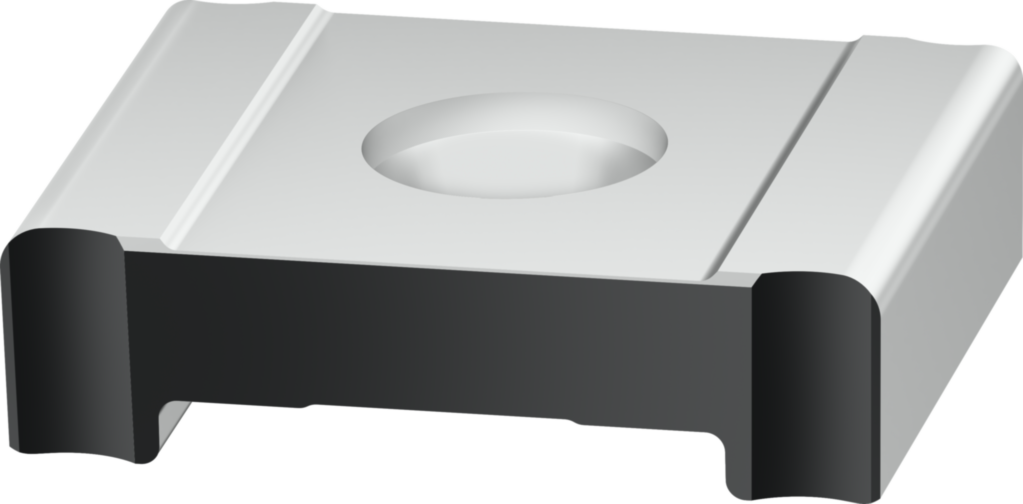

Rhombisch tangential LNHX070204-F57T WSM35S
Walter
32,30 €
Produktnummer:
WA-7058520
Verfügbar - Mindestbestellmenge: 10 PCE
Für Xtra·tec®-Scheibenfräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P4500 |
Produktinformationen "Rhombisch tangential LNHX070204-F57T WSM35S"
Rhombisch tangential LNHX ...-F57T • Hauptfreiwinkel=0° • WSM35S • Tiger·tec® Silver • Eckenradius=0,4mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | LNHX070204-F57T WSM35S |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 4 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Schneidenlänge | l | 9 mm |
| Schneidplattenbreite | l2 | 7 mm |
| Radius | r | 0,4 mm |
| Schneidplattendicke | s | 2,4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | F57T |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(Al) |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,35 |
| Eckenwinkel Schneidplatte | EPSR | 90 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM35S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$LN0702043NB$$04 |
| Schneidplattenlänge | INSL | 9 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 9 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,4 |
| Schneidplattendicke | S1 | 2,4 |
| Plattensitzkodierung | SSC | 7 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | LNHX-F57 |
| Schneidplattenbreite | W1 | 7 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-4 - Schneidplatten - Rechteckig | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 0 ° |
| Schneidkantenlänge | B1 | 9 mm |
| Schneidplattenbreite | B2 | 7 mm |
| Bildkennung | BLD | 4 |
| Schneidkantenhöhe | C1 | 2,4 mm |
| Eckenradius | D1 | 0,4 mm |
| Spanwinkel | D7 | 18 ° |
| Masse (Gewicht) | D75 | 0,002 kg |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 2 |
| Spanbrecher, Herstellerbezeichnung | E9 | F57T |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | H |
| Schneidplattenlänge | G3 | 9 mm |
| Schneidplattendicke | G4 | 2,4 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,35 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM35S |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | LNHX070204 |
| Identifizierende Bestellnummer | J21 | LNHX070204-F57T WSM35S |
| Produktbezeichnung | J22 | 5011 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$LN0702043NB$$04 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
