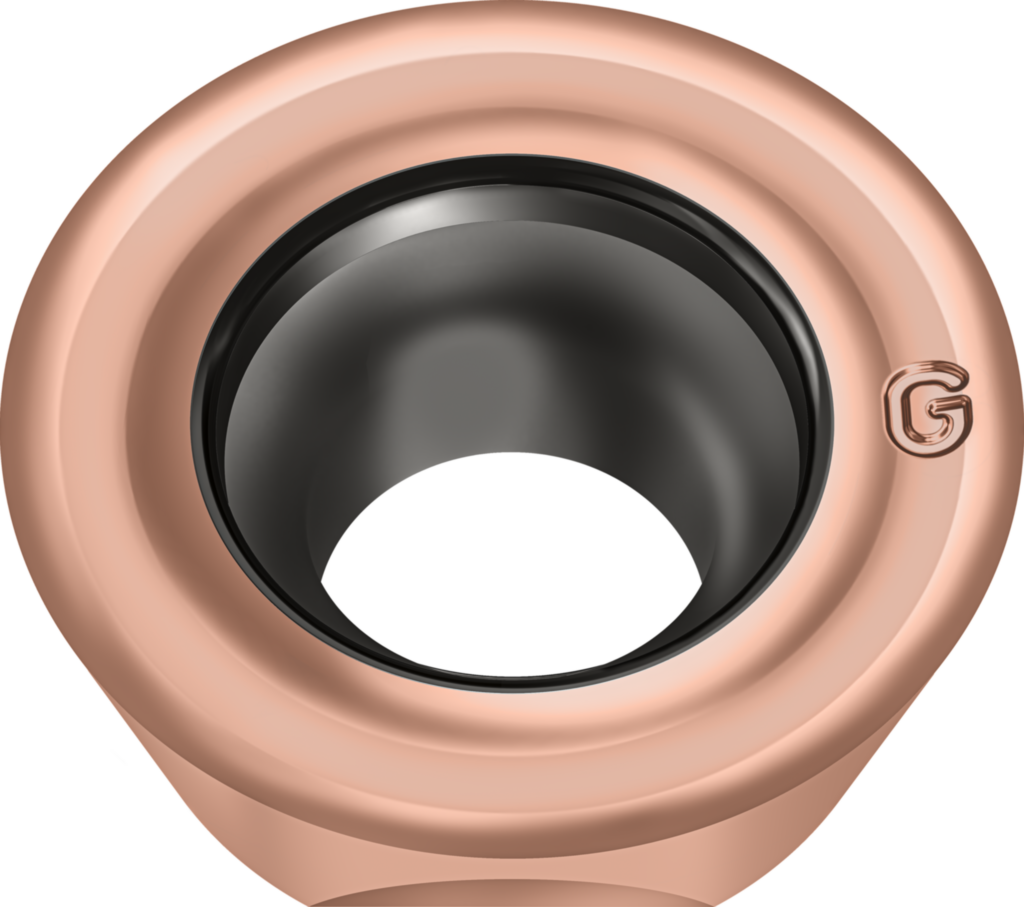

Rund positiv ROGX0803M04-G88 WXN15
Walter
12,40 €
Produktnummer:
WA-8230819
Verfügbar - Mindestbestellmenge: 10 PCE
Für Xtra·tec® XT-Fräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2200 |
Produktinformationen "Rund positiv ROGX0803M04-G88 WXN15"
Rund positiv ROGX ...-G88 • Hauptfreiwinkel=11° • WXN15 • Eckenradius=4mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | ROGX0803M04-G88 WXN15 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 4 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | G |
| Durchmesser – Inkreis | d | 8 mm |
| Verbindungsdurchmesser | d1 | 3,4 mm |
| Schneidplattendicke | s | 3,18 mm |
| Hauptfreiwinkel | α | 11 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 11 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | G88 |
| Schneidenausführung | CECC | F |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | TiCN+ |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 3,4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WXN15 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 8 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$RO0803M03NB$4M0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,18 |
| Schneidplattendicke | S1 | 3,18 |
| Plattensitzkodierung | SSC | 8 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | ROGX-4-G88 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-10 - Schneidplatten - Rund | ||
| Normalfreiwinkel, Hauptschneide | A2 | 11 ° |
| Eingeschriebener Kreis | B3 | 8 mm |
| Bildkennung | BLD | 10 |
| Schneidkantenhöhe | C1 | 3,18 mm |
| Spanwinkel | D7 | 20 ° |
| Masse (Gewicht) | D75 | 0,002 kg |
| Schneidenausführung | E41 | F |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | G88 |
| Schneidplattenausführung | F1 | N |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 3,18 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 3,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WXN15 |
| Beschichtung / Oberfläche | H5 | TiCN+ |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | ROGX0803M04 |
| Identifizierende Bestellnummer | J21 | ROGX0803M04-G88 WXN15 |
| Produktbezeichnung | J22 | 5004 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$RO0803M03NB$4M0 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
