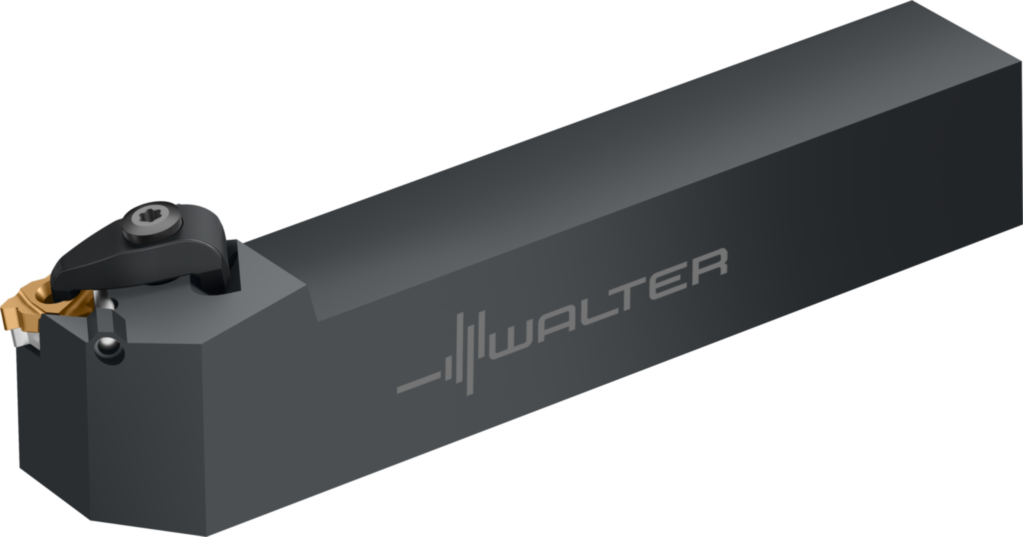

Schaftwerkzeug – Außengewinde T1011-2020L-TS16
Walter
143,00 €
Produktnummer:
WA-8643226
Verfügbar - Mindestbestellmenge: 1 PCE
Pratzenspannung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| T1011 |
Produktinformationen "Schaftwerkzeug – Außengewinde T1011-2020L-TS16"
Schaftwerkzeug – Außengewinde T1011 • metrisch • Vierkantschaft • links • 20x20mm • NT .. SE16 ..

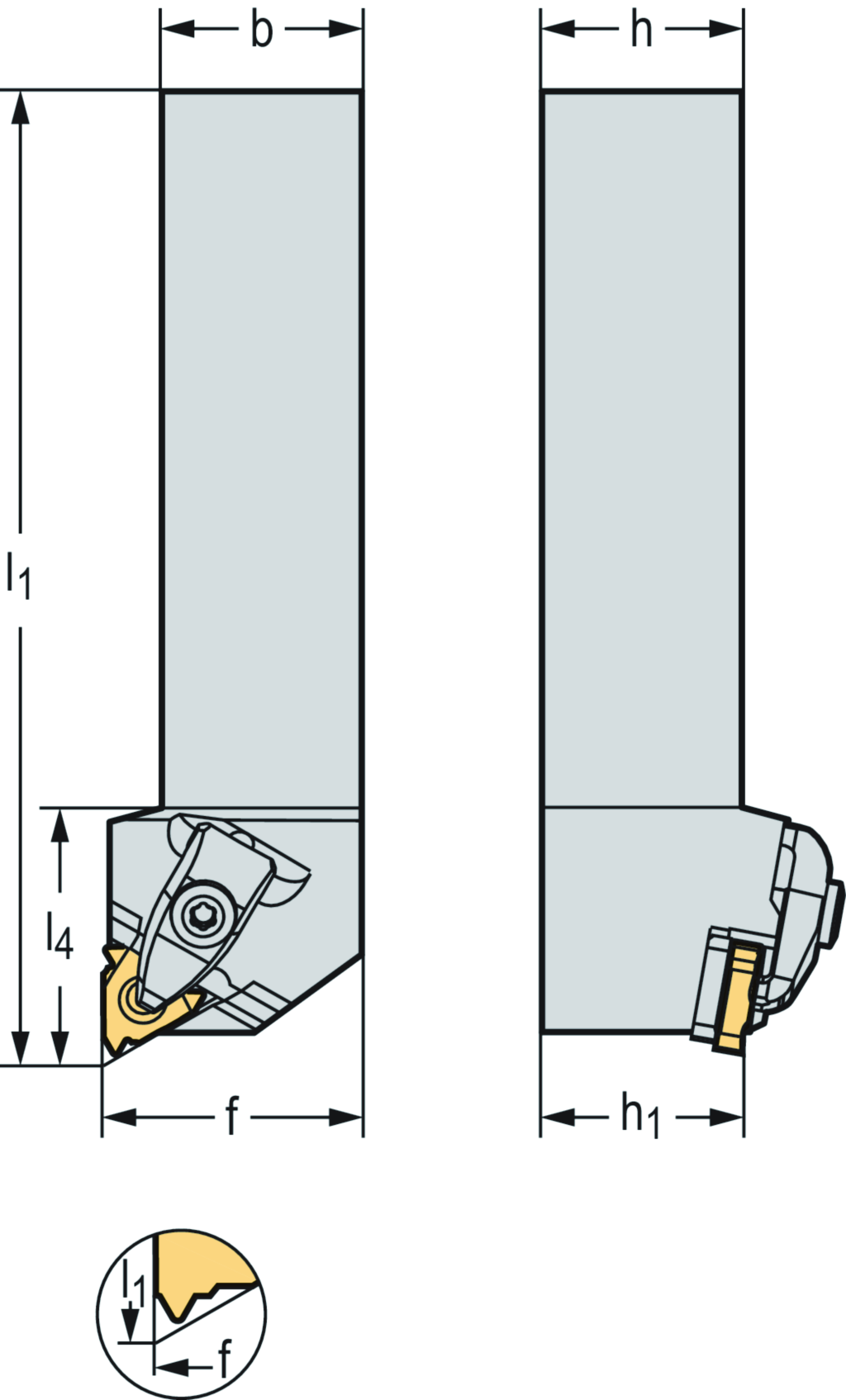

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | T1011-2020L-TS16 |
| Mögliche Wendeschneidplatten | Type | TS16-E |
| Plattengröße | Plattengröße | 16 |
| Schaftbreite | b | 20 mm |
| Funktionale Breite | f | 25 mm |
| Schafthöhe | h = h1 | 20 mm |
| Gesamtlänge | l1 | 125 mm |
| Funktionale Länge | l4 | 32 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNTHEI - External thread turning tool - indexable | ||
| Axialfreiwinkel | ALP | 10 ° |
| Schaftbreite | B | 20 |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01A2020$$$$ |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 2020 |
| Einsatzart | DHD | 0 |
| Formtyp maschinenseitig | FMT | EXT |
| Schafthöhe | H | 20 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 20 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSE16**2L***** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 125 |
| Kopflänge | LH | 32 |
| Kraglänge | LPR | 125 |
| Bezeichnung Schneidplatte | MIID | TS16-ER1.5ISO |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 125 |
| Rotationswinkel phi | PHI | -90 |
| Rotationswinkel rho | RHO | -1 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 16 |
| Gewinderichtung | THDH | RH |
| Bildkennung | TSYC | T1011-12-40-L-TS |
| Masse (Gewicht) | WT | 0,207 |
| Abstand XY-Ebene werkstückseitig | XYWD | -125 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 20 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 25 |
| Nach DIN4000-90-2 - Klemmhalter, Bohrstange zum Gewindedrehen, außen | ||
| Funktionsbreite | A2 | 25 mm |
| Funktionslänge | A3 | 125 mm |
| Funktionshöhe | A4 | 20 mm |
| Kopflänge | B1 | 32 mm |
| Kraglänge | B3 | 125 mm |
| Nachschleifrestmenge | B5 | 125 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 2020 |
| Schafthöhe | C4 | 20 mm |
| Schaftbreite | C5 | 20 mm |
| Masse (Gewicht) | D7 | 0,207 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | E |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Einsatzart | F3 | 0 |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | T1011-2020L-TS16 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$NTSE16**2L***** |
| Bezeichnung Schneidplatte | J42 | TS16-ER1.5ISO |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A2020$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DGA |
| Kraglänge | LPR | 125 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 125 mm |
