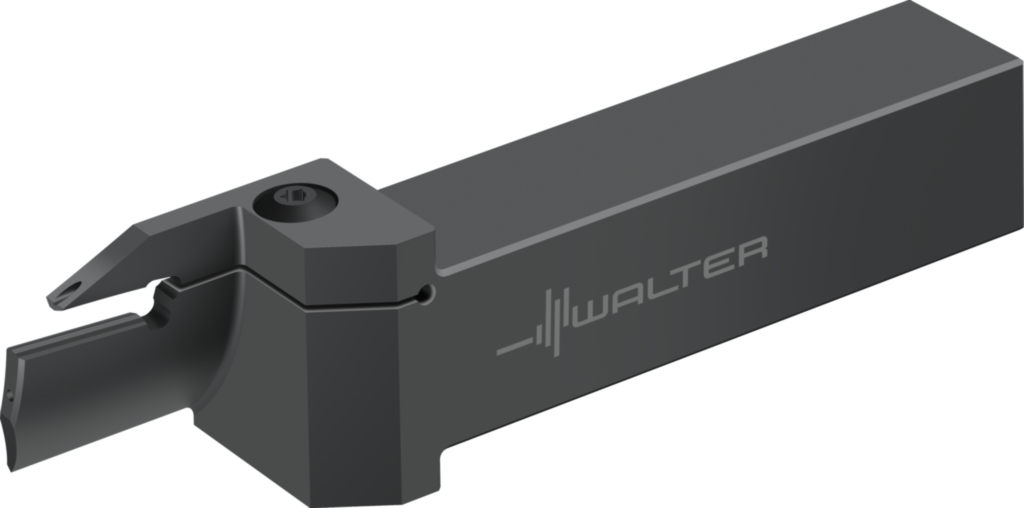

Schaftwerkzeug – Axialstechen G1111.2525L-5T33085GX24P
Walter
267,00 €
Produktnummer:
WA-8206418
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G1111 |
Produktinformationen "Schaftwerkzeug – Axialstechen G1111.2525L-5T33085GX24P"
Schaftwerkzeug – Axialstechen G1111...-P • Präzisionskühlung • Schraubenklemmung • metrisch • Vierkantschaft • links • GX24 • s=5mm • Tmax=33mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G1111.2525L-5T33085GX24P |
| Mögliche Wendeschneidplatten | Type | GX24-3E5 ..; GX24-3F5 .. |
| Maximaler Werkstückdurchmesser | Dmax | 130 mm |
| Mindestdurchmesser | Dmin | 85 mm |
| Maximale Schnitttiefe | Tmax | 33 mm |
| Schaftbreite | b | 25 mm |
| Funktionale Breite | f1 | 23,6 mm |
| Schafthöhe | h = h1 | 25 mm |
| Gesamtlänge | l1 | 145 mm |
| Maximale Kraglänge | l4 | 50 mm |
| Schneidplattenbreite | s | 5 |
| Körperbreite | s1 | 4,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPAI - Axial grooving tool - indexable | ||
| Schaftbreite | B | 25 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01A2525$$$$ |
| Schnitttiefe max. | CDX | 33 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Schneidkantenlänge | CW | 5 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 2525 |
| Axialer Einstechdurchmesser, min. | DAXN | 95 |
| Axialer Einstechdurchmesser, max | DAXX | 130 |
| Bohrungsdurchmesser min. | DMIN | 95 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 25 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 25 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GX243050***FX50 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 145 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 145 |
| Kraglänge | LPR | 145 |
| Bezeichnung Schneidplatte | MIID | GX24-3-5 |
| Anzahl Nutzungsmöglichkeiten | NOI | 55 |
| Nachschleifrestmenge | OAL | 145 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | G1111-2525-L-GX-P |
| Masse (Gewicht) | WT | 0,635 |
| Abstand XY-Ebene werkstückseitig | XYWD | -145 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 25 |
| Nach DIN4000-90-4 - Klemmhalter, Bohrstange zum Stechdrehen, außen | ||
| Schneidkantenlänge | A1 | 5 mm |
| Funktionslänge | A3 | 145 mm |
| Funktionshöhe | A4 | 25 mm |
| Axialer Einstechdurchmesser, min. | A71 | 95 mm |
| Axialer Einstechdurchmesser, max | A72 | 130 mm |
| Schnitttiefe max. | A8 | 33 mm |
| Kraglänge | B3 | 145 mm |
| Nachschleifrestmenge | B5 | 145 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 2525 |
| Schafthöhe | C4 | 25 mm |
| Schaftbreite | C5 | 25 mm |
| Masse (Gewicht) | D7 | 0,635 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | E |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Axialschneidplattenunterstützung, Ausrichtung | F4 | 2 |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G1111.2525L-5T33085GX24P |
| Produktbezeichnung | J22 | 7981 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX243050***FX50 |
| Bezeichnung Schneidplatte | J42 | GX24-3-5 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A2525$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DSS |
| Kraglänge | LPR | 145 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
