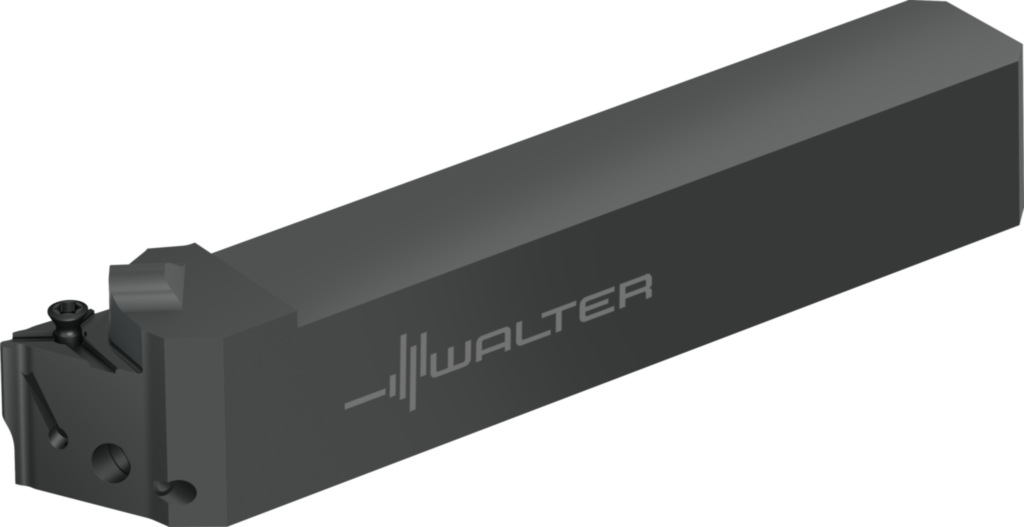

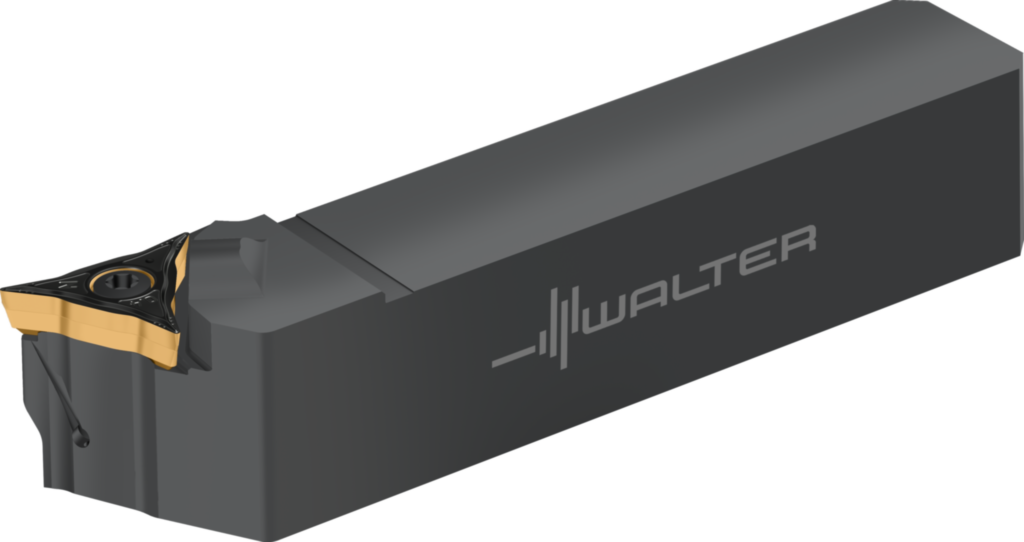

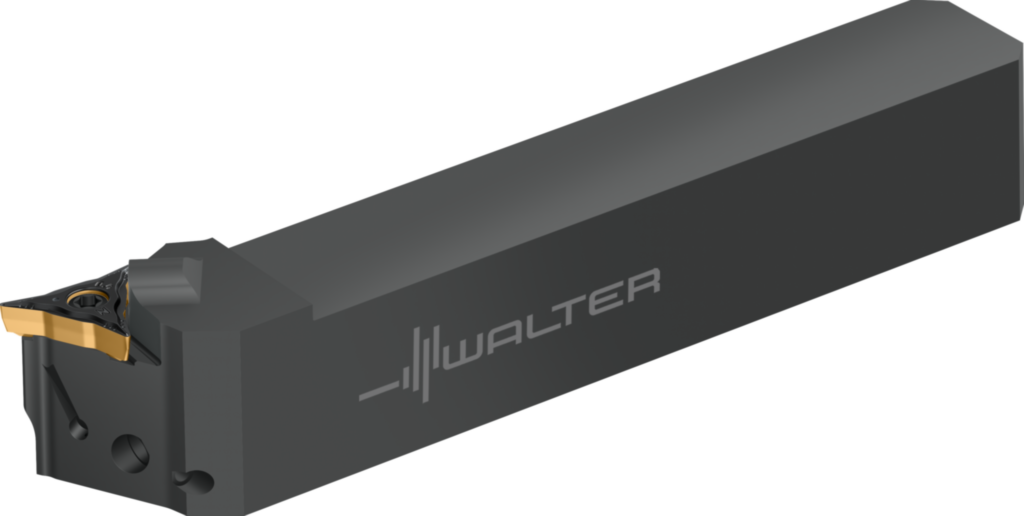

Schaftwerkzeug – Kopierdrehsystem W1011-2525L-WL17-P
Walter
262,00 €
Produktnummer:
WA-8689738
Verfügbar - Mindestbestellmenge: 1 PCE
✔ 3-schneidige, positive Wendeschneidplatten mit WL-Formschluss
✔ Neutrale, linke und rechte Ausführung passen ins gleiche Werkzeug
✔ FP4-, MP4-, FM4- und MM4-Geometrie mit 35°-Spitzenwinkel
✔ MU6-Geometrie, Vollradius-Wendeschneidplatten
✔ Sorten: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S und WBH20C
✔ Neutrale, linke und rechte Ausführung passen ins gleiche Werkzeug
✔ FP4-, MP4-, FM4- und MM4-Geometrie mit 35°-Spitzenwinkel
✔ MU6-Geometrie, Vollradius-Wendeschneidplatten
✔ Sorten: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S und WBH20C
Präzisionskühlung
Mit WL-Formschluss
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| W1011 |
Produktinformationen "Schaftwerkzeug – Kopierdrehsystem W1011-2525L-WL17-P"
Schaftwerkzeug – Kopierdrehsystem W1011...-P • Walter Turn • metrisch • Vierkantschaft • κ=107,5° • links • 25x25mm • Platte mit speziellem Profil • WL .. 1703 .. • Präzisionskühlung
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | W1011-2525L-WL17-P |
| Mögliche Wendeschneidplatten | Type | WL17.. |
| Plattensitzgröße | Plattensitzgröße | 17 |

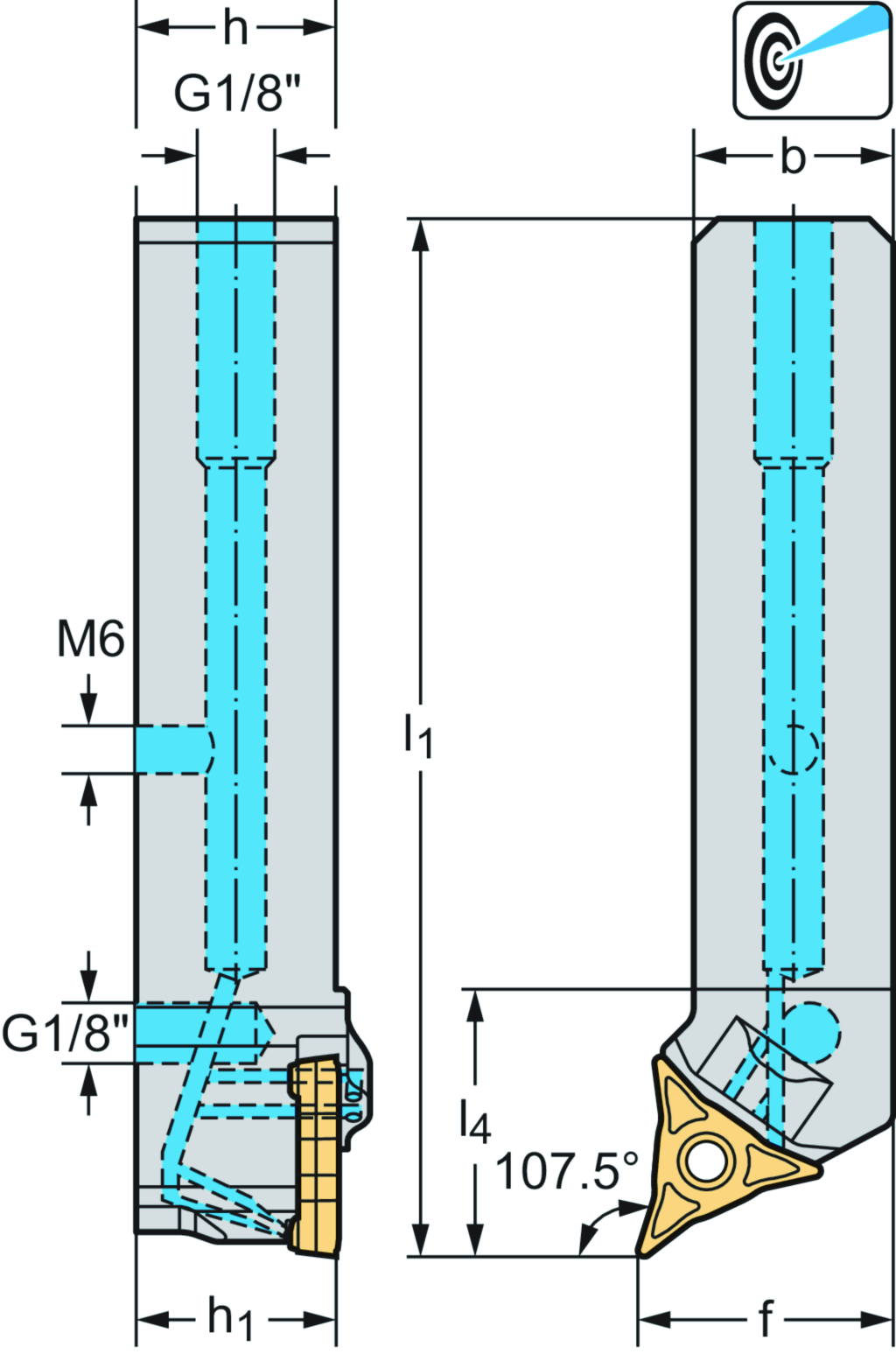

| Schaftbreite | b | 25 mm |
| Funktionale Breite | f | 32 mm |
| Schafthöhe | h = h1 | 25 mm |
| Gesamtlänge | l1 | 125 mm |
| Funktionale Länge | l4 | 25 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | 0 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 17 mm |
| Funktionsbreite | A2 | 32,34 mm |
| Funktionslänge | A3 | 125 mm |
| Kraglänge | B3 | 25 mm |
| Nachschleifrestmenge | B5 | 125 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 2525 |
| Schafthöhe | C4 | 25 mm |
| Schaftbreite | C5 | 25 mm |
| Masse (Gewicht) | D7 | 0,523 kg |
| Einstellwinkel | E1 | 93 ° |
| Eckenwinkel Schneidplatte | E3 | 35 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 3 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | W1011-2525L-WL17-P |
| Produktbezeichnung | J22 | 7681 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$WL1703**3****** |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A2525$$$$ |
| Bearbeitungsverfahren | J8 | DDA |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
