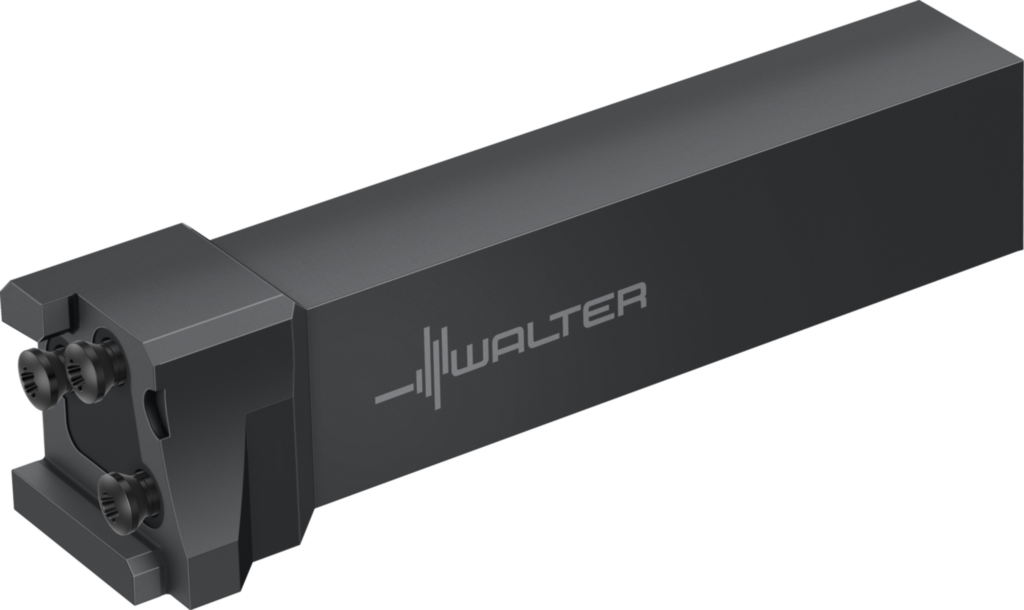

Schaftwerkzeug – Modular MSS-E32R90-3225N
Walter
172,00 €
Produktnummer:
WA-5009357
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D54PK |
Produktinformationen "Schaftwerkzeug – Modular MSS-E32R90-3225N"
Schaftwerkzeug – Modular MSS-...90 • Walter Cut • metrisch • Vierkantschaft • rechts • 32x25mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MSS-E32R90-3225N |
| Modulgröße | Modulgröße | E32 |
| Schaftbreite | b | 25 mm |
| Funktionale Breite | f | 32 mm |
| Schafthöhe | h = h1 | 32 mm |
| Gesamtlänge | l1 | 160 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Schaftbreite | B | 25 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01A3225$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | PMA03CL032**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 3225 |
| Aufnahmegröße werkstückseitig | CZCWS | L032 |
| Formtyp werkstückseitig | FMT | EXT |
| Schafthöhe | H | 32 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 6,5 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 154,5 |
| Kraglänge | LPR | 34 |
| Nachschleifrestmenge | OAL | 160 |
| Rotationswinkel phi | PHI | 0 |
| Radialbreite | RADW | 37,5 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | MSS-ISO-MODULAR-R-90 |
| Funktionsbreite | WF | 32 |
| Masse (Gewicht) | WT | 1,172 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-512999 - Werkzeughalter und Zwischenmodule Vierkantaufnahme - XXX | ||
| Kraglänge | B3 | 34 mm |
| Nachschleifrestmenge | B4 | 160 mm |
| Funktionslänge | B71 | 154,5 mm |
| Funktionshöhe | B72 | 6,5 mm |
| Funktionsbreite | B73 | 32 mm |
| Radialbreite | B92 | 37,5 mm |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 3225 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmetyp, werkstückseitig | C51 | PMA |
| Aufnahmeform, werkstückseitig | C52 | 3 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | L032 |
| Masse (Gewicht) | D7 | 1,172 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MSS-E32R90-3225N |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | PMA03CL032**** |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A3225$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
