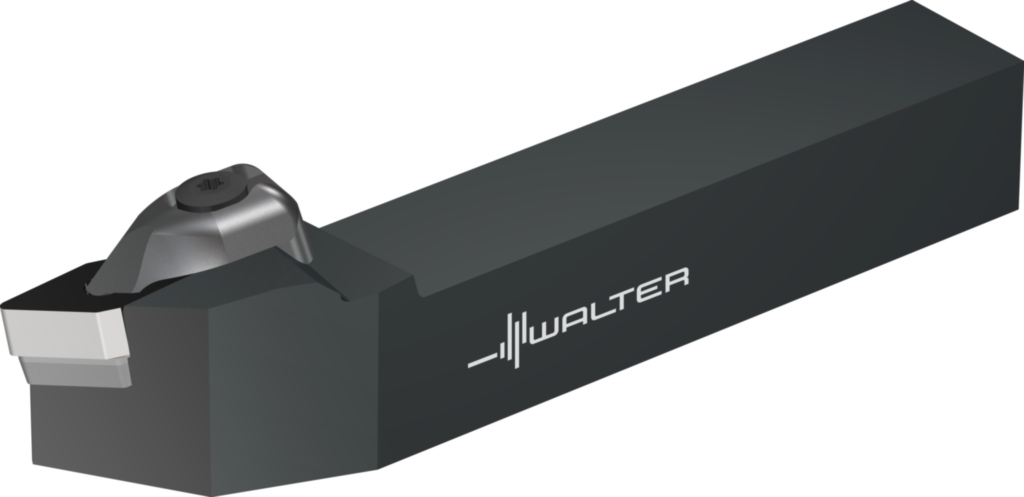

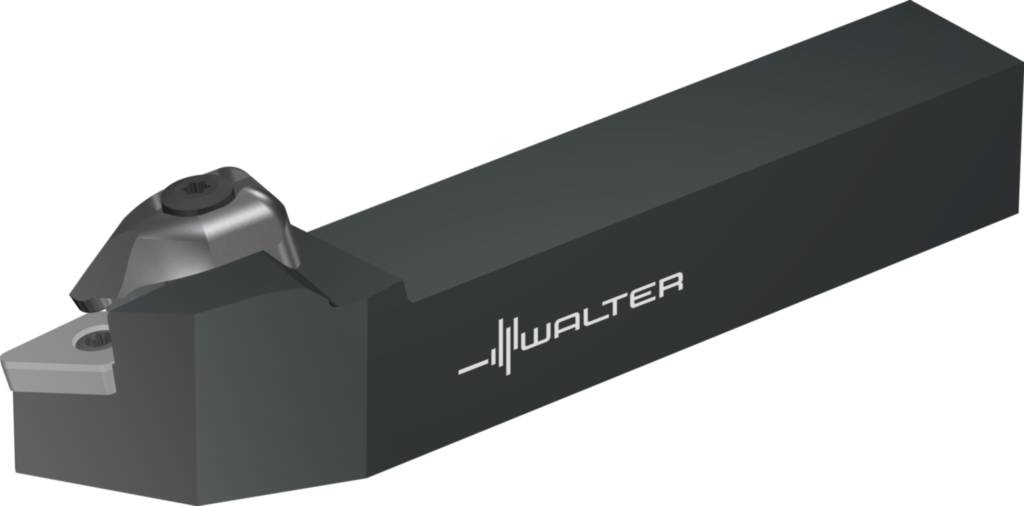

Schaftwerkzeug – Pratzenspannung DDJNL103A
Walter
89,20 €
Produktnummer:
WA-6347705
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D10NK |
Produktinformationen "Schaftwerkzeug – Pratzenspannung DDJNL103A"
Schaftwerkzeug – Pratzenspannung DDJN • Walter Turn • inch • Vierkantschaft • κ=93° • links • 16x16mm • rhombische Platte • DN .. 1104 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | DDJNL103A |
| Mögliche Wendeschneidplatten | Type | DN .. 1104 .. |
| Mögliche Wendeschneidplatten | Type | DN .. 33 .. |
| Plattensitzgröße | Plattensitzgröße | 11 |
| Schaftbreite | b | 0,625 inch |
| Funktionale Breite | f | 0,875 inch |
| Schafthöhe | h = h1 | 0,625 inch |
| Gesamtlänge | l1 | 4 inch |
| Auskraglänge | l4 | 1,195 inch |
| Spanwinkel, orthogonal | γ | -6 ° |
| Neigungswinkel | λs | -7 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGEI - External turning tool - indexable | ||
| Schaftbreite | B | 15,875 mm |
| Werkzeugausführung | BMC | S |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1010 |
| Formtyp maschinenseitig | FMTMS | EXT |
| Orthogonalspanwinkel | GAMO | -6 |
| Schafthöhe | H | 15,875 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 15,875 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 93 |
| Neigungswinkel | LAMS | -7 |
| Funktionslänge | LF | 101,6 |
| Bezeichnung Schneidplatte | MIID | DNMG 332 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 101,6 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 27 |
| Schneidplattenformcode | SC | D |
| Plattensitzkodierung | SSC | 11 |
| Bildkennung | TSYCISO | DDJNL-ISO-AUSSEN-INCH |
| Funktionsbreite | WF | 22,23 |
| Masse (Gewicht) | WT | 0,226 |
| Abstand XY-Ebene werkstückseitig | XYWD | -101,6 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 15,875 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 22,23 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 11,6 mm |
| Funktionsbreite | A2 | 22,23 mm |
| Funktionslänge | A3 | 101,6 mm |
| Funktionshöhe | A4 | 15,875 mm |
| Kraglänge | B3 | 101,6 mm |
| Nachschleifrestmenge | B5 | 101,6 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1010 |
| Schafthöhe | C4 | 15,875 mm |
| Schaftbreite | C5 | 15,875 mm |
| Masse (Gewicht) | D7 | 0,226 kg |
| Einstellwinkel | E1 | 93 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 55 ° |
| Orthogonalspanwinkel | E4 | -6 ° |
| Neigungswinkel | E5 | -7 ° |
| Schneidrichtung | F1 | L |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | DDJNL103A |
| Produktbezeichnung | J22 | 637 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$DN1104002****** |
| Bezeichnung Schneidplatte | J42 | DNMG 332 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B1010$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Kraglänge | LPR | 101,6 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 101,6 mm |
