Schaftwerkzeug – Pratzenspannung DSKNR205D
Walter
146,00 €
Produktnummer:
WA-5105649
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D10NK |
Produktinformationen "Schaftwerkzeug – Pratzenspannung DSKNR205D"

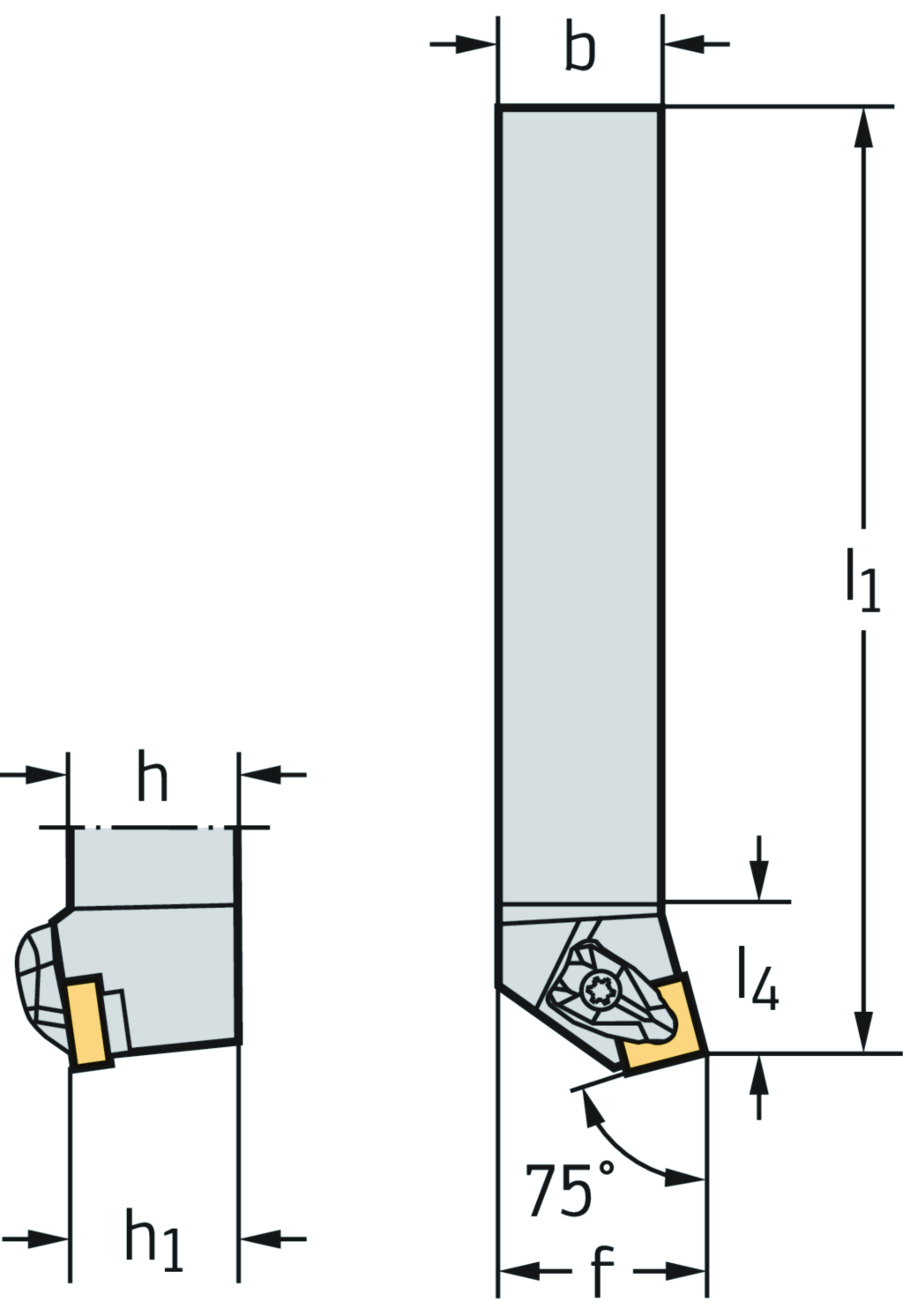

Schaftwerkzeug – Pratzenspannung DSKN • Walter Turn • inch • Vierkantschaft • rechts • 32x32mm • quadratische Platte • SN .. 1506 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | DSKNR205D |
| Mögliche Wendeschneidplatten | Type | SN .. 1506 .. |
| Mögliche Wendeschneidplatten | Type | SN .. 54 .. |
| Plattensitzgröße | Plattensitzgröße | 15 |
| Schaftbreite | b | 1,25 inch |
| Funktionale Breite | f | 1,5 inch |
| Schafthöhe | h = h1 | 1,25 inch |
| Gesamtlänge | l1 | 6 inch |
| Auskraglänge | l4 | 1,14 inch |
| Spanwinkel, orthogonal | γ | -6 ° |
| Neigungswinkel | λs | -6 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGEI - External turning tool - indexable | ||
| Schaftbreite | B | 31,75 mm |
| Werkzeugausführung | BMC | S |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 2020 |
| Formtyp maschinenseitig | FMTMS | EXT |
| Orthogonalspanwinkel | GAMO | -6 |
| Schafthöhe | H | 31,75 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 31,75 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 75 |
| Neigungswinkel | LAMS | -6 |
| Funktionslänge | LF | 152,4 |
| Maß a an Funktionslänge | LFA | 3,8 |
| Bezeichnung Schneidplatte | MIID | SNMG 543 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 156,2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidplattenformcode | SC | S |
| Plattensitzkodierung | SSC | 15 |
| Drehmoment | TQ | 6,4 |
| Bildkennung | TSYCISO | DSKNR-ISO-AUSSEN-INCH |
| Funktionsbreite | WF | 38,1 |
| Masse (Gewicht) | WT | 1,275 |
| Abstand XY-Ebene werkstückseitig | XYWD | -152,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 31,75 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -38,1 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 15,8 mm |
| Funktionsbreite | A2 | 38,1 mm |
| Funktionslänge | A3 | 152,4 mm |
| Funktionshöhe | A4 | 31,75 mm |
| Maß a an Funktionslänge | A52 | 3,8 mm |
| Kraglänge | B3 | 156,2 mm |
| Nachschleifrestmenge | B5 | 156,2 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 2020 |
| Schafthöhe | C4 | 31,75 mm |
| Schaftbreite | C5 | 31,75 mm |
| Masse (Gewicht) | D7 | 1,275 kg |
| Einstellwinkel | E1 | 75 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 90 ° |
| Orthogonalspanwinkel | E4 | -6 ° |
| Neigungswinkel | E5 | -6 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | DSKNR205D |
| Produktbezeichnung | J22 | 643 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$SN1506002****** |
| Bezeichnung Schneidplatte | J42 | SNMG 543 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B2020$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Kraglänge | LPR | 156,2 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
