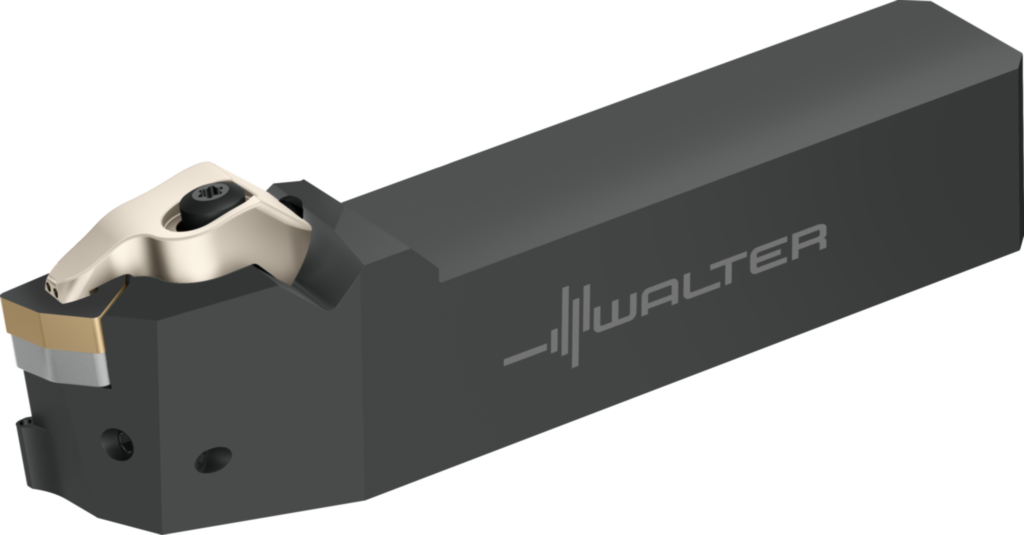

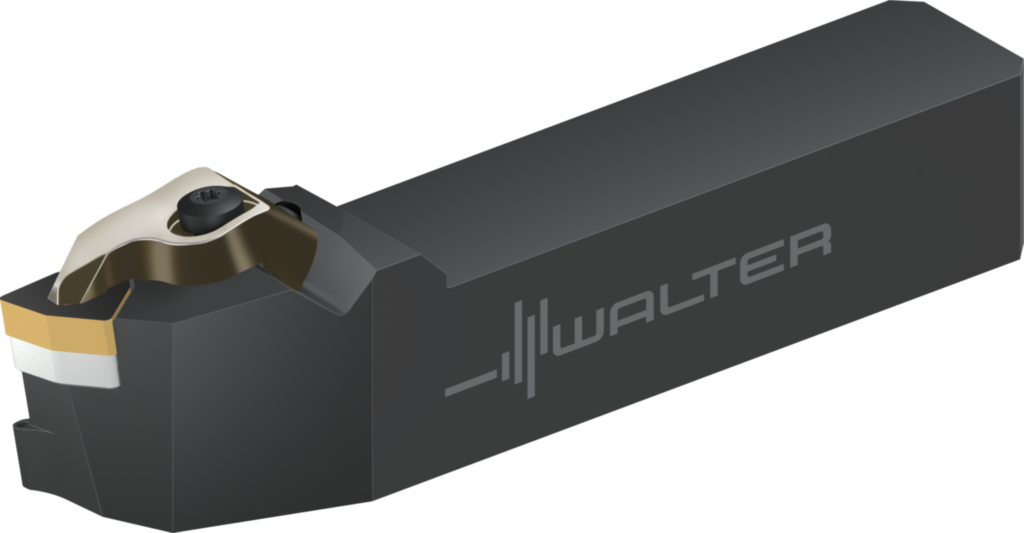

Schaftwerkzeug – Pratzenspannung DWLNL124B-P
Walter
249,00 €
Produktnummer:
WA-7031722
Auf Anfrage - Mindestbestellmenge: 1 PCE
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D10NP |

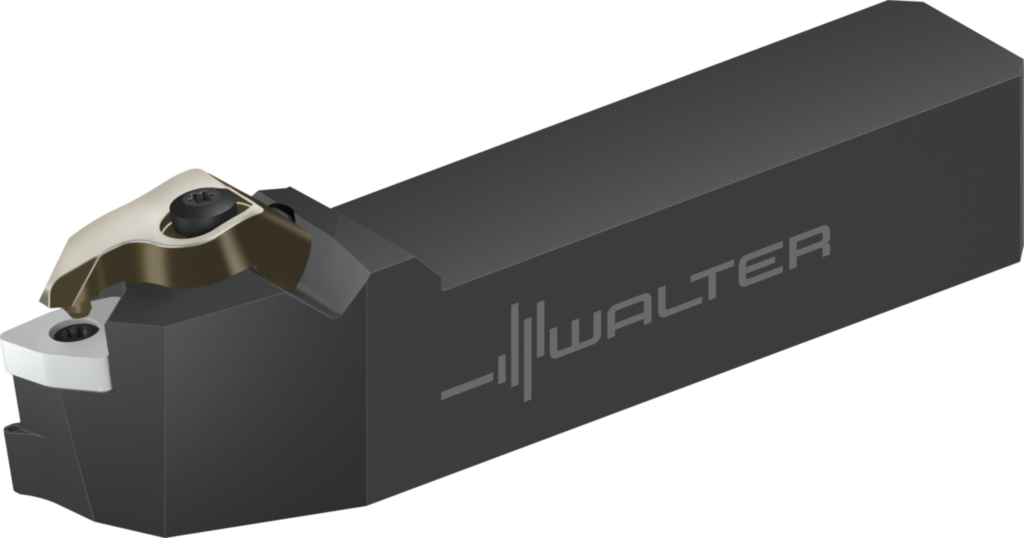

Produktinformationen "Schaftwerkzeug – Pratzenspannung DWLNL124B-P"
Schaftwerkzeug – Pratzenspannung DWLN...-P • Walter Turn • inch • Vierkantschaft • κ=95° • links • 19x19mm • Trigon-Platte • WN .. 0804 .. • Präzisionskühlung

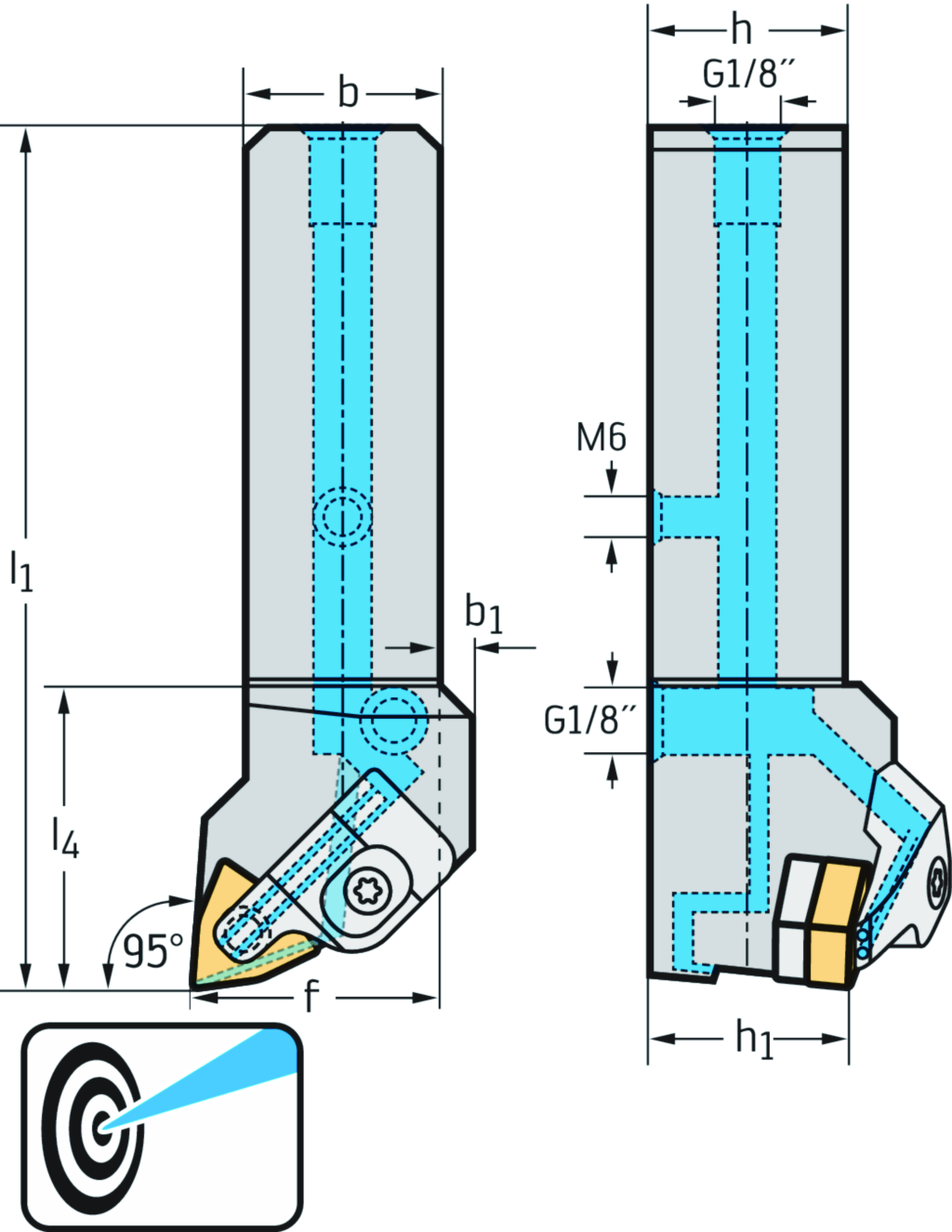

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | DWLNL124B-P |
| Mögliche Wendeschneidplatten | Type | WN .. 0804 .. |
| Mögliche Wendeschneidplatten | Type | WN .. 43 .. |
| Plattensitzgröße | Plattensitzgröße | 8 |
| Schaftbreite | b | 0,75 inch |
| Funktionale Breite | f | 1 inch |
| Schafthöhe | h = h1 | 0,75 inch |
| Gesamtlänge | l1 | 4,5 inch |
| Auskraglänge | l4 | 1,713 inch |
| Spanwinkel, orthogonal | γ | -5,5 ° |
| Neigungswinkel | λs | -6 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGEI - External turning tool - indexable | ||
| Schaftbreite | B | 19,05 mm |
| Werkzeugausführung | BMC | S |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 3 |
| Kühlmitteldruck | CP | 150 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1212 |
| Formtyp maschinenseitig | FMTMS | EXT |
| Orthogonalspanwinkel | GAMO | -5,5 |
| Schafthöhe | H | 19,05 |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 19,05 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 95 |
| Neigungswinkel | LAMS | -6 |
| Funktionslänge | LF | 114,3 |
| Bezeichnung Schneidplatte | MIID | WNMG 432 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 114,3 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidplattenformcode | SC | W |
| Plattensitzkodierung | SSC | 8 |
| Bildkennung | TSYCISO | DWLNL-ISO-AUSSEN-INCH-P |
| Funktionsbreite | WF | 25,4 |
| Masse (Gewicht) | WT | 0,299 |
| Abstand XY-Ebene werkstückseitig | XYWD | -114,3 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 19,05 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 25,4 |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 8,7 mm |
| Funktionsbreite | A2 | 25,4 mm |
| Funktionslänge | A3 | 114,3 mm |
| Funktionshöhe | A4 | 19,05 mm |
| Kraglänge | B3 | 114,3 mm |
| Nachschleifrestmenge | B5 | 114,3 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1212 |
| Schafthöhe | C4 | 19,05 mm |
| Schaftbreite | C5 | 19,05 mm |
| Masse (Gewicht) | D7 | 0,299 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | -5,5 ° |
| Neigungswinkel | E5 | -6 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 3 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | DWLNL124B-P |
| Produktbezeichnung | J22 | 656 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$WN0804002****** |
| Bezeichnung Schneidplatte | J42 | WNMG 432 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B1212$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Kraglänge | LPR | 114,3 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 114,3 mm |
