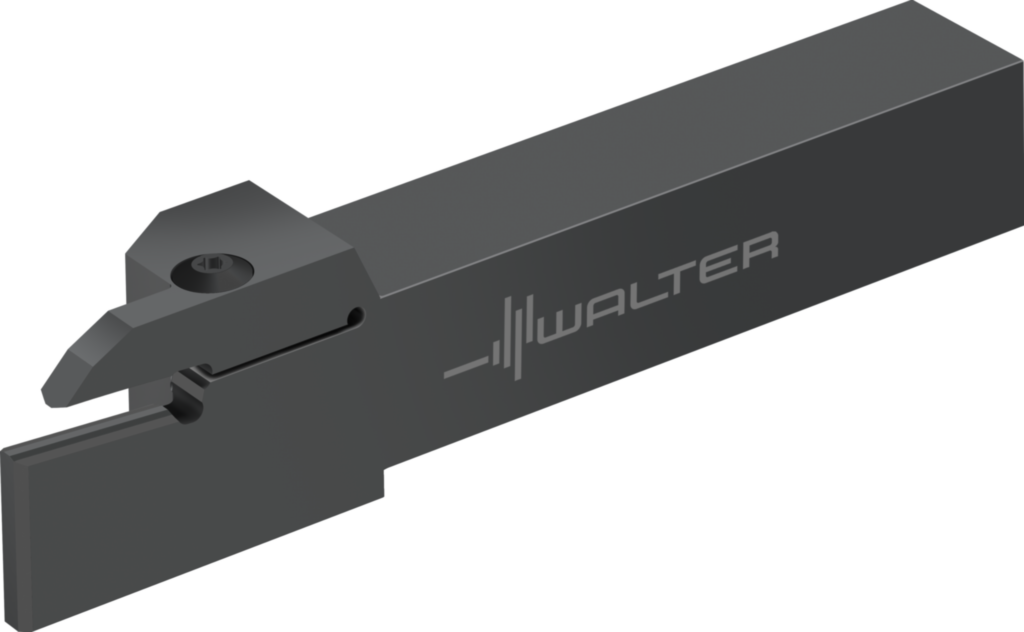

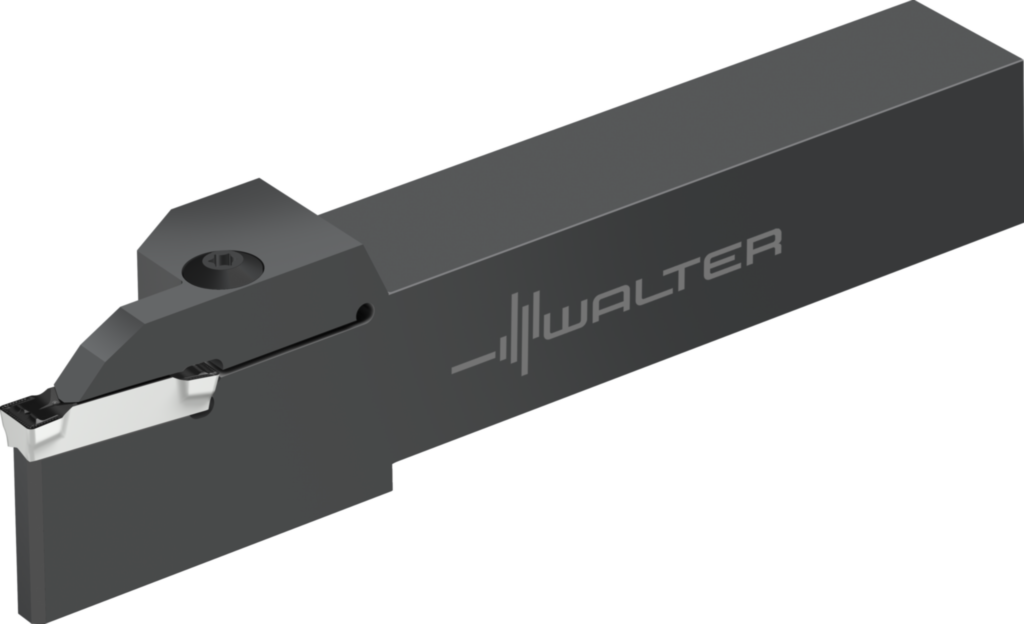

Schaftwerkzeug – Radialstechen G1011.16R-8T28GX30
Walter
164,00 €
Produktnummer:
WA-6280566
Auf Anfrage - Mindestbestellmenge: 1 PCE
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D54PK |
Produktinformationen "Schaftwerkzeug – Radialstechen G1011.16R-8T28GX30"
Schaftwerkzeug – Radialstechen G1011 • Schraubenklemmung • inch • Vierkantschaft • rechts • GX30 • s=8mm • Tmax=28mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G1011.16R-8T28GX30 |
| Mögliche Wendeschneidplatten | Type | GX30-5E8 .. |
| Maximale Schnitttiefe | Tmax | 1,102 inch |
| Schaftbreite | b | 1 inch |
| Funktionale Breite | f1 | 0,882 inch |
| Schafthöhe | h = h1 | 1 inch |
| Gesamtlänge | l1 | 6,496 inch |
| Maximale Kraglänge | l4 | 2,165 inch |
| Schneidplattenbreite | s | 8 |
| Körperbreite | s1 | 0,24 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPEI - External parting and grooving tool - indexable | ||
| Schaftbreite | B | 25,4 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01B1616$$$$ |
| Schnitttiefe max. | CDX | 28 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Schneidkantenlänge | CW | 8 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1616 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 25,4 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 25,4 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GX305000***FX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 165 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 165 |
| Kraglänge | LPR | 165 |
| Bezeichnung Schneidplatte | MIID | GX30-5 |
| Anzahl Nutzungsmöglichkeiten | NOI | 70 |
| Nachschleifrestmenge | OAL | 165 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 90 |
| Drehmoment | TQ | 5 |
| Bildkennung | TSYC | G1011-10-24-R-GX-INCH |
| Funktionsbreite | WF | 22,4 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 22,4 |
| Masse (Gewicht) | WT | 0,805 |
| Abstand XY-Ebene werkstückseitig | XYWD | -165 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 25,4 |
| Nach DIN4000-90-4 - Klemmhalter, Bohrstange zum Stechdrehen, außen | ||
| Schneidkantenlänge | A1 | 8 mm |
| Funktionsbreite | A2 | 22,4 mm |
| Funktionslänge | A3 | 165 mm |
| Funktionshöhe | A4 | 25,4 mm |
| Schnitttiefe max. | A8 | 28 mm |
| Kraglänge | B3 | 165 mm |
| Nachschleifrestmenge | B5 | 165 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1616 |
| Schafthöhe | C4 | 25,4 mm |
| Schaftbreite | C5 | 25,4 mm |
| Masse (Gewicht) | D7 | 0,805 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | E |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G1011.16R-8T28GX30 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX305000***EX** |
| Bezeichnung Schneidplatte | J42 | GX30-5 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B1616$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Kraglänge | LPR | 165 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
