Schaftwerkzeug – Radialstechen G5011-1616R-2.5T21GD26-P
Walter
200,00 €
Produktnummer:
WA-8541986
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G5011 |
Produktinformationen "Schaftwerkzeug – Radialstechen G5011-1616R-2.5T21GD26-P"
Schaftwerkzeug – Radialstechen G5011...-P • Schraubenklemmung • Präzisionskühlung • metrisch • Vierkantschaft • rechts • GD26 • s=3mm • Tmax=21mm

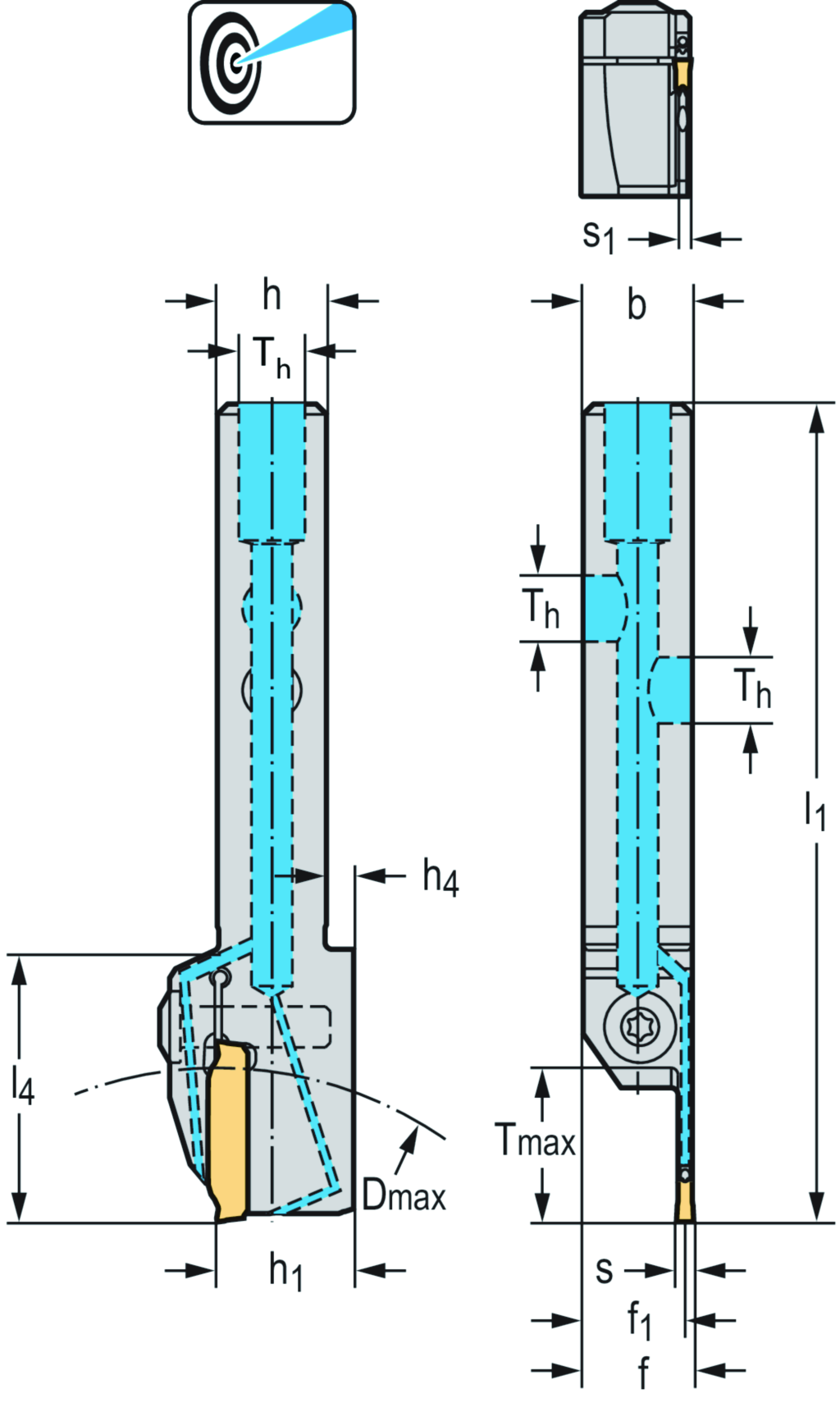

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G5011-1616R-2.5T21GD26-P |
| Mögliche Wendeschneidplatten | Type | GD26-2.5 .. |
| Maximaler Schnittdurchmesser | Dmax | 120 mm |
| Gewindegröße Kühlmitteleingang | Th | G1/8" |
| Maximale Schnitttiefe | Tmax | 21 mm |
| Schaftbreite | b | 16 mm |
| Funktionale Breite | f1 | 14,9 mm |
| Schafthöhe | h = h1 | 16 mm |
| Schafthöhe | h4 | 4 mm |
| Gesamtlänge | l1 | 120 mm |
| Maximale Auskraglänge | l4 | 40 mm |
| Schneidplattenbreite | s | 2.5 |
| Körperbreite | s1 | 2,1 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPEI - External parting and grooving tool - indexable | ||
| Schaftbreite | B | 16 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01A1616$$$$ |
| Schnitttiefe max. | CDX | 21 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Schneidkantenlänge | CW | 2,5 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1616 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 16 |
| Schneidrichtung | HAND | R |
| Kopfunterbauhöhe | HBH | 4 |
| Funktionshöhe | HF | 16 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GD2625007**FX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 120 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 120 |
| Kraglänge | LPR | 120 |
| Anzahl Nutzungsmöglichkeiten | NOI | 80 |
| Nachschleifrestmenge | OAL | 120 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 45 |
| Drehmoment | TQ | 5 |
| Bildkennung | TSYC | G5011-12-16-R-GD-VERST-P |
| Funktionsbreite | WF | 14,95 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 14,95 |
| Masse (Gewicht) | WT | 0,18 |
| Abstand XY-Ebene werkstückseitig | XYWD | -120 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 16 |
| Nach DIN4000-90-4 - Klemmhalter, Bohrstange zum Stechdrehen, außen | ||
| Schneidkantenlänge | A1 | 2,5 mm |
| Funktionsbreite | A2 | 14,95 mm |
| Funktionslänge | A3 | 120 mm |
| Funktionshöhe | A4 | 16 mm |
| Schnitttiefe max. | A8 | 21 mm |
| Kraglänge | B3 | 120 mm |
| Nachschleifrestmenge | B5 | 120 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1616 |
| Schafthöhe | C4 | 16 mm |
| Schaftbreite | C5 | 16 mm |
| Masse (Gewicht) | D7 | 0,18 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | E |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G5011-1616R-2.5T21GD26-P |
| Produktbezeichnung | J22 | 8352 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GD2625007**FX** |
| Bezeichnung Schneidplatte | J42 | GD26-25 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A1616$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Kraglänge | LPR | 120 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
