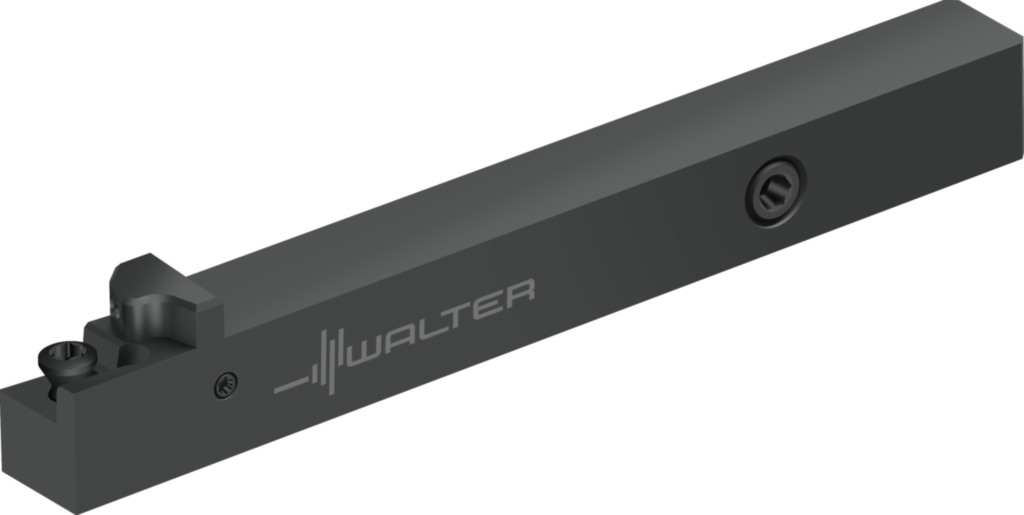

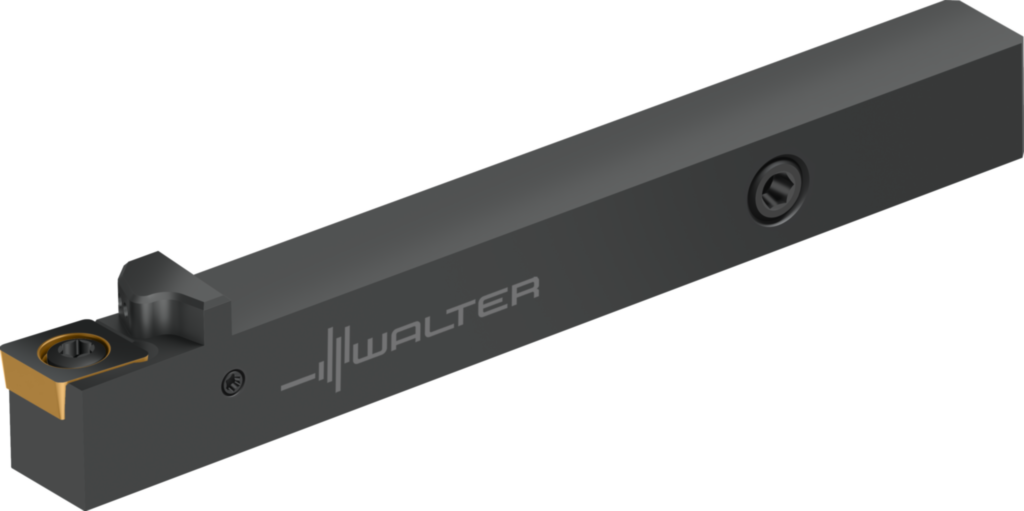

Schaftwerkzeug – Schraubenspannung SCLCL1616X09-S-P
Walter
218,00 €
Produktnummer:
WA-8337935
Verfügbar - Mindestbestellmenge: 1 PCE
Für Langdrehautomaten
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D10PSP |
Produktinformationen "Schaftwerkzeug – Schraubenspannung SCLCL1616X09-S-P"
Schaftwerkzeug – Schraubenspannung SCLC...-S-P • Walter Turn • metrisch • Vierkantschaft • κ=95° • links • 16x16mm • rhombische Platte • CC .. 09T3 .. • Präzisionskühlung

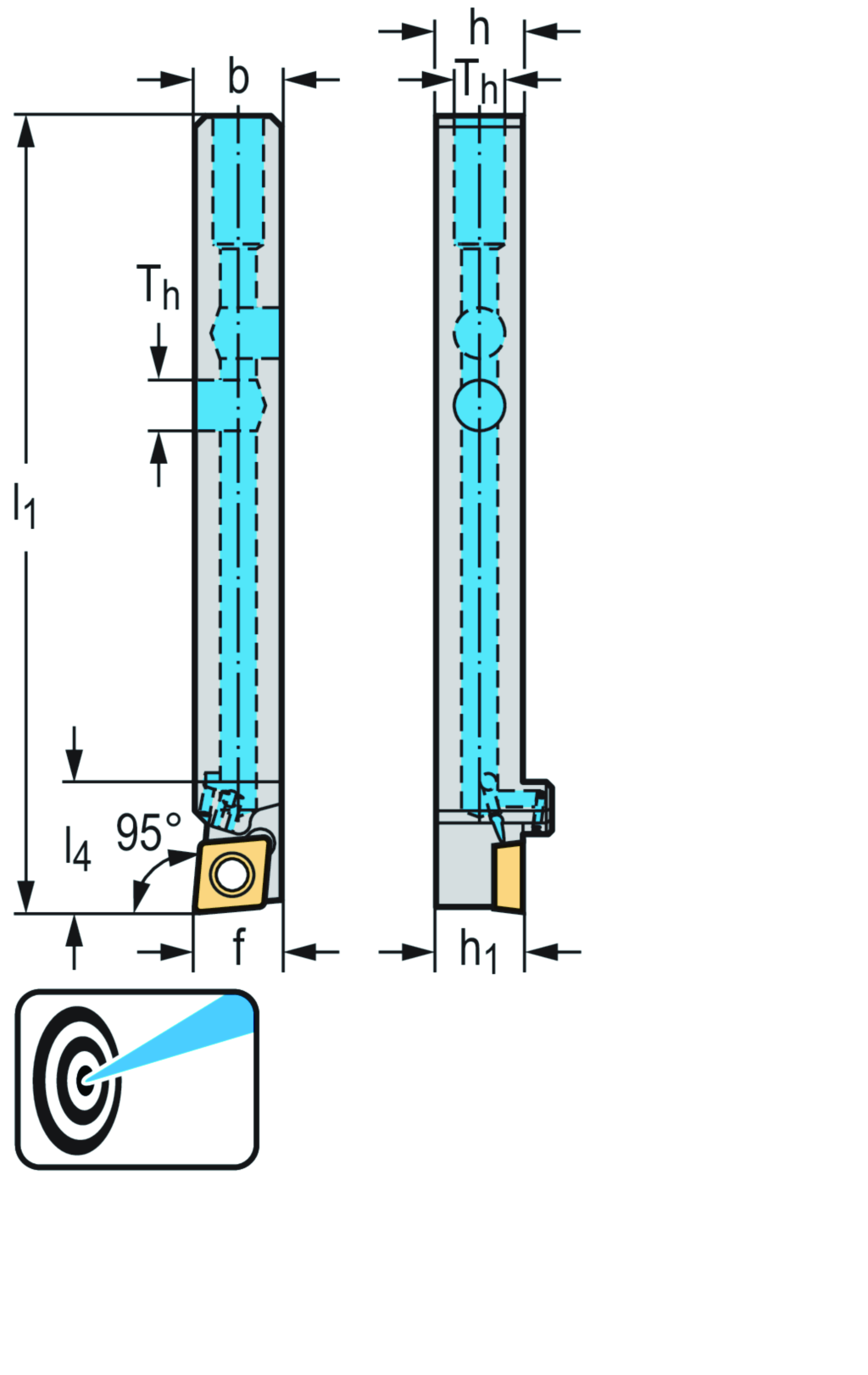

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | SCLCL1616X09-S-P |
| Mögliche Wendeschneidplatten | Type | CC .. 09T3 .. |
| Plattensitzgröße | Plattensitzgröße | 9 |
| Gewindegröße Kühlmitteleingang | Th | G1/8" |
| Schaftbreite | b | 16 mm |
| Funktionale Breite | f | 16 mm |
| Schafthöhe | h = h1 | 16 mm |
| Funktionale Länge | l1 | 120 mm |
| Auskraglänge | l4 | 18 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | 0 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 9,6 mm |
| Funktionsbreite | A2 | 16 mm |
| Funktionslänge | A3 | 120 mm |
| Funktionshöhe | A4 | 16 mm |
| Kraglänge | B3 | 120 mm |
| Nachschleifrestmenge | B5 | 120 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1616 |
| Schafthöhe | C4 | 16 mm |
| Schaftbreite | C5 | 16 mm |
| Masse (Gewicht) | D7 | 0,207 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | SCLCL1616X09-S-P |
| Produktbezeichnung | J22 | 8141 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CC09T3003****** |
| Bezeichnung Schneidplatte | J42 | CCMT 09 T3 08 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A1616$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Kraglänge | LPR | 120 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
