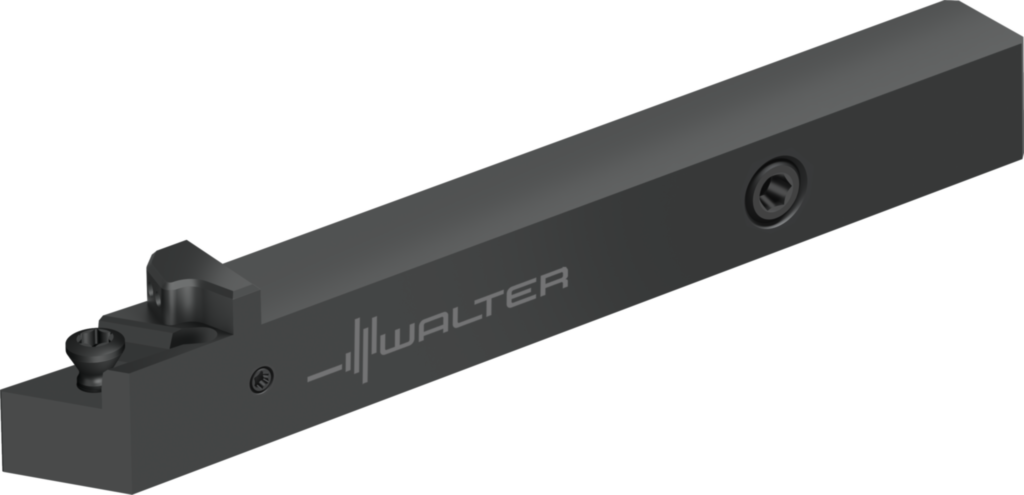

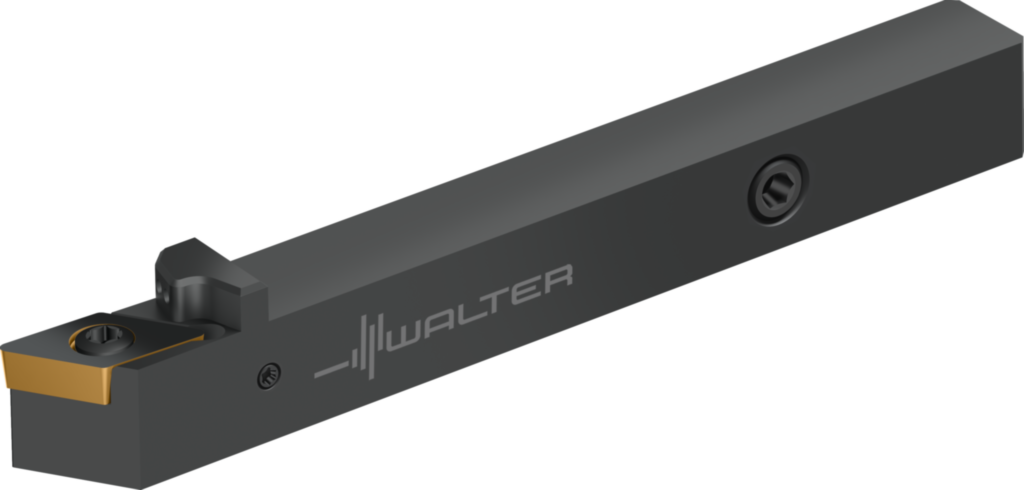

Schaftwerkzeug – Schraubenspannung SDJCL1212J11-S-P
Walter
218,00 €
Produktnummer:
WA-8337937
Verfügbar - Mindestbestellmenge: 1 PCE
Für Langdrehautomaten
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D10PSP |
Produktinformationen "Schaftwerkzeug – Schraubenspannung SDJCL1212J11-S-P"

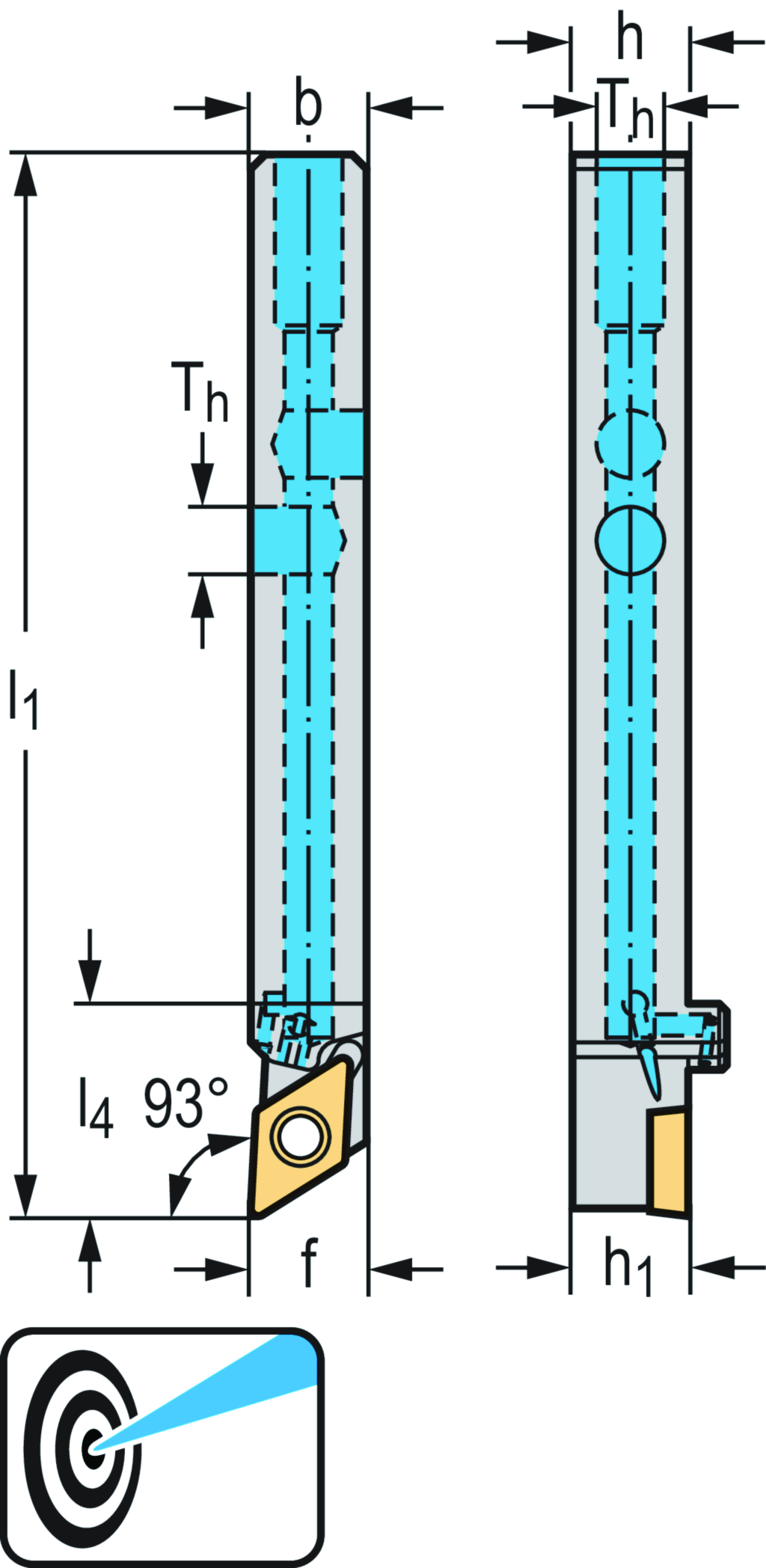

Schaftwerkzeug – Schraubenspannung SDJC...-S-P • Walter Turn • metrisch • Vierkantschaft • κ=93° • links • 12x12mm • rhombische Platte • DC .. 11T3 .. • Präzisionskühlung
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | SDJCL1212J11-S-P |
| Mögliche Wendeschneidplatten | Type | DC .. 11T3 .. |
| Plattensitzgröße | Plattensitzgröße | 11 |
| Gewindegröße Kühlmitteleingang | Th | M8X1 |
| Schaftbreite | b | 12 mm |
| Funktionale Breite | f | 12 mm |
| Schafthöhe | h = h1 | 12 mm |
| Funktionale Länge | l1 | 110 mm |
| Auskraglänge | l4 | 22 mm |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | 0 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 11,6 mm |
| Funktionsbreite | A2 | 12 mm |
| Funktionslänge | A3 | 110 mm |
| Funktionshöhe | A4 | 12 mm |
| Kraglänge | B3 | 110 mm |
| Nachschleifrestmenge | B5 | 110 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1212 |
| Schafthöhe | C4 | 12 mm |
| Schaftbreite | C5 | 12 mm |
| Masse (Gewicht) | D7 | 0,1 kg |
| Einstellwinkel | E1 | 93 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 55 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | SDJCL1212J11-S-P |
| Produktbezeichnung | J22 | 8142 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$DC11T3003****** |
| Bezeichnung Schneidplatte | J42 | DCMT 11 T3 08 |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A1212$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Kraglänge | LPR | 110 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
