Schaftwerkzeug – Schraubenspannung SRDCN123B
Walter
96,90 €
Produktnummer:
WA-6347301
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D10PS |
Produktinformationen "Schaftwerkzeug – Schraubenspannung SRDCN123B"

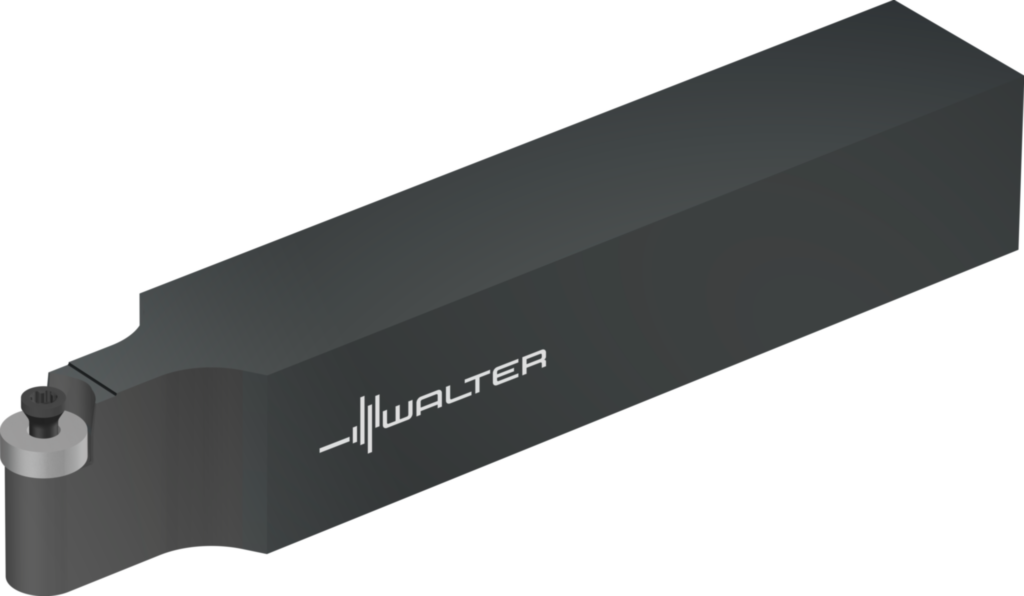

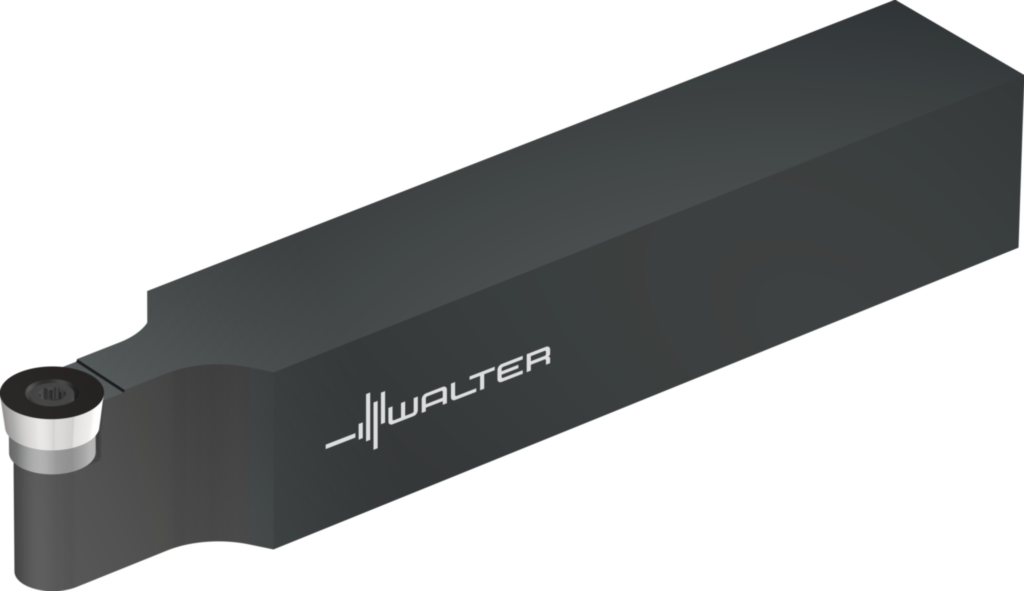

Schaftwerkzeug – Schraubenspannung SRDC • Walter Turn • inch • Vierkantschaft • Neutral • 19x19mm • runde Platte • RC .. 09T3 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | SRDCN123B |
| Mögliche Wendeschneidplatten | Type | RC .. 09T3 .. |
| Mögliche Wendeschneidplatten | Type | RC .. 3(2.5) .. |
| Plattensitzgröße | Plattensitzgröße | 9 |
| Schaftbreite | b | 0,75 inch |
| Funktionale Breite | f | 0,375 inch |
| Schafthöhe | h = h1 | 0,75 inch |
| Funktionale Länge | l16 | 0,75 inch |
| Gesamtlänge | l1 | 4,5 inch |
| Auskraglänge | l4 | 0,935 inch |
| Spanwinkel, orthogonal | γ | 0 ° |
| Neigungswinkel | λs | 0 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGEI - External turning tool - indexable | ||
| Schaftbreite | B | 19,05 mm |
| Werkzeugausführung | BMC | S |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1212 |
| Formtyp maschinenseitig | FMTMS | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schafthöhe | H | 19,05 |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 19,05 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 114,3 |
| Bezeichnung Schneidplatte | MIID | RCMT 3(2.5) |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 114,3 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 90 |
| Schneidplattenformcode | SC | R |
| Plattensitzkodierung | SSC | 9 |
| Bildkennung | TSYCISO | SRDC-ISO-AUSSEN-INCH |
| Funktionsbreite | WF | 9,525 |
| Masse (Gewicht) | WT | 0,277 |
| Abstand XY-Ebene werkstückseitig | XYWD | -114,3 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 19,05 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -9,525 |
| Nach DIN4000-90-15 - Neutrale Werkzeugköpfe, Drehen, außen | ||
| Funktionsbreite | A2 | 9,525 mm |
| Funktionslänge | A3 | 114,3 mm |
| Funktionshöhe | A4 | 19,05 mm |
| Kraglänge | B3 | 114,3 mm |
| Nachschleifrestmenge | B5 | 114,3 mm |
| Bildkennung | BLD | 15 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1212 |
| Schafthöhe | C4 | 19,05 mm |
| Schaftbreite | C5 | 19,05 mm |
| Masse (Gewicht) | D7 | 0,277 kg |
| Art des Einstellwinkels | E2 | B |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | N |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | SRDCN123B |
| Produktbezeichnung | J22 | 594 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$RC09T3003****00 |
| Bezeichnung Schneidplatte | J42 | RCMT 3(2.5) |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B1212$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DFA |
| Kraglänge | LPR | 114,3 mm |
| Halslänge | NECK_LENGTH | 19,05 |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
| Nachschleifrestmenge | OAL | 114,3 mm |
