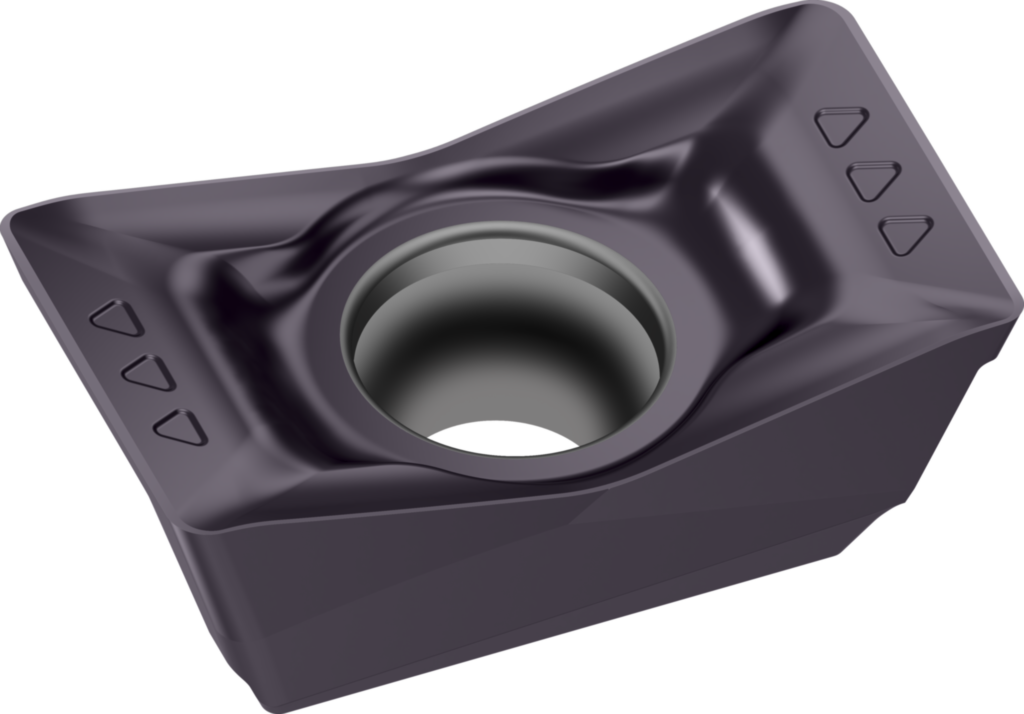

Schlichtplatten ADGX10T3PER-F56 WHH15
Walter
30,30 €
Produktnummer:
WA-6632440
Verfügbar - Mindestbestellmenge: 10 PCE
Für Xtra·tec®-Fräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2700 |
Produktinformationen "Schlichtplatten ADGX10T3PER-F56 WHH15"
Schlichtplatten ADGX ...-F56 • Hauptfreiwinkel=15° • WHH15 • Eckenradius=0,8mm • Planschneidenbreite=5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | ADGX10T3PER-F56 WHH15 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | G |
| Länge Wiper-Schneidkante | b | 5 mm |
| Schneidenlänge | l | 11,3 mm |
| Schneidplattenbreite | l2 | 7,25 mm |
| Radius | r | 0,8 mm |
| Schneidplattendicke | s | 3,8 mm |
| Hauptfreiwinkel | α | 15 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 15 ° |
| Breite Planschneide | BS | 5 |
| Spanbrecher, Herstellerbezeichnung | CBMD | F56 |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,8 |
| Eckenwinkel Schneidplatte | EPSR | 85 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WHH15 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 7,25 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$AD10T3$$3RBPE$$ |
| Schneidplattenlänge | INSL | 11 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 11,3 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,8 |
| Schneidplattendicke | S1 | 3 |
| Plattensitzkodierung | SSC | 10 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | ADGX10T3-F56 |
| Schneidplattenbreite | W1 | 7,25 |
| Planschneidensteuerelement | WEP | 1 |
| Masse (Gewicht) | WT | 0,003 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-5 - Schneidplatten - Rhomboidisch | ||
| Eckenwinkel Schneidplatte | A1 | 85 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 15 ° |
| Schneidkantenlänge | B1 | 11,3 mm |
| Schneidplattenbreite | B2 | 7,25 mm |
| Eingeschriebener Kreis | B3 | 7,25 mm |
| Bildkennung | BLD | 5 |
| Schneidkantenhöhe | C1 | 3,8 mm |
| Eckenradius | D1 | 0,8 mm |
| Breite Planschneide | D6 | 5 mm |
| Spanwinkel | D7 | 16 ° |
| Masse (Gewicht) | D75 | 0,003 kg |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | F56 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | G |
| Schneidplattenlänge | G3 | 11 mm |
| Schneidplattendicke | G4 | 3 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,8 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WHH15 |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | ADGX10T3PER |
| Identifizierende Bestellnummer | J21 | ADGX10T3PER-F56 WHH15 |
| Produktbezeichnung | J22 | 5061 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$AD10T3$$3RBPE$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
| Schneidplattendicke | S1 | 3 mm |
