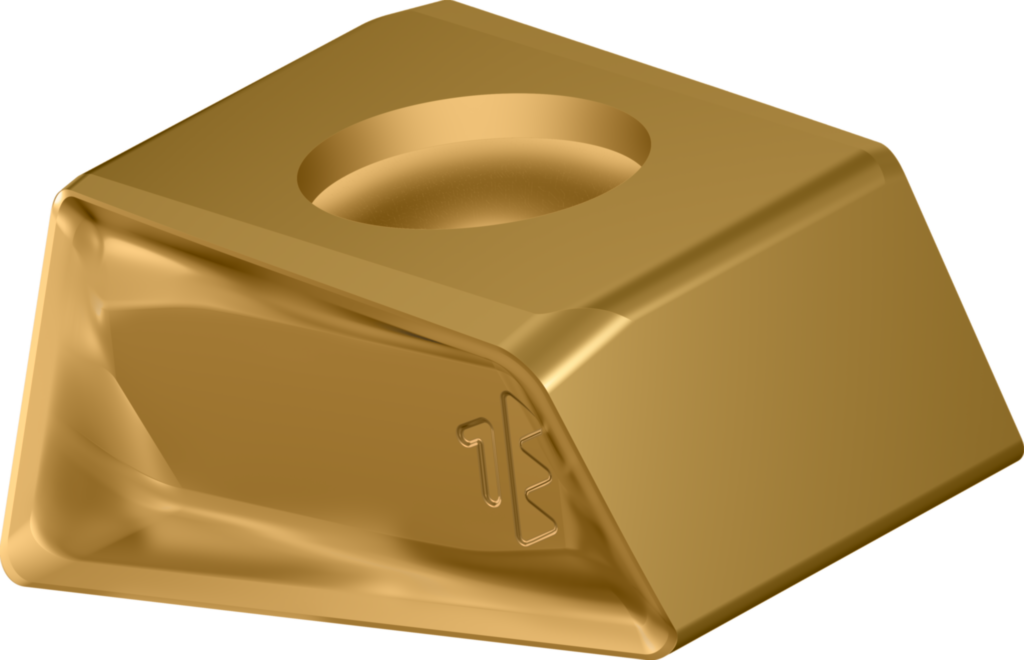

Schlichtplatten LNHX1306PDR-L55T WXM15
Walter
32,60 €
Produktnummer:
WA-6796206
Verfügbar - Mindestbestellmenge: 10 PCE
Für Walter BLAXX-Eckfräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P4500 |
Produktinformationen "Schlichtplatten LNHX1306PDR-L55T WXM15"
Schlichtplatten LNHX ...-L55T • Hauptfreiwinkel=0° • WXM15 • Eckenradius=0,6mm • Planschneidenbreite=5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | LNHX1306PDR-L55T WXM15 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Länge Wiper-Schneidkante | b | 5 mm |
| Schneidenlänge | l | 13 mm |
| Schneidplattenbreite | l2 | 12 mm |
| Radius | r | 0,6 mm |
| Schneidplattendicke | s | 6,8 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Breite Planschneide | BS | 5 |
| Spanbrecher, Herstellerbezeichnung | CBMD | L55T |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiAlN/TiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 4,4 |
| Eckenwinkel Schneidplatte | EPSR | 90 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WXM15 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$LN1306$$3RBPD$$ |
| Schneidplattenlänge | INSL | 13 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 13 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,6 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 6,8 |
| Schneidplattendicke | S1 | 6,8 |
| Plattensitzkodierung | SSC | 13 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | LNHX-L55T |
| Schneidplattenbreite | W1 | 12 |
| Planschneidensteuerelement | WEP | 1 |
| Masse (Gewicht) | WT | 0,009 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-4 - Schneidplatten - Rechteckig | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 0 ° |
| Schneidkantenlänge | B1 | 13 mm |
| Schneidplattenbreite | B2 | 12 mm |
| Bildkennung | BLD | 4 |
| Schneidkantenhöhe | C1 | 6,8 mm |
| Eckenradius | D1 | 0,6 mm |
| Breite Planschneide | D6 | 5 mm |
| Spanwinkel | D7 | 35 ° |
| Masse (Gewicht) | D75 | 0,009 kg |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 2 |
| Spanbrecher, Herstellerbezeichnung | E9 | L55T |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 1 |
| Toleranzklasse | G1 | H |
| Schneidplattenlänge | G3 | 13 mm |
| Schneidplattendicke | G4 | 6,8 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 4,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WXM15 |
| Beschichtung / Oberfläche | H5 | TiAlN/TiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | LNHX1306PDR |
| Identifizierende Bestellnummer | J21 | LNHX1306PDR-L55T WXM15 |
| Produktbezeichnung | J22 | 6221 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$LN1306$$3RBPD$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
