Schlichtplatten OPHX0504ZZN-A88 WAK15
Walter
26,00 €
Produktnummer:
WA-5040127
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P0900 |
Produktinformationen "Schlichtplatten OPHX0504ZZN-A88 WAK15"
Schlichtplatten OPHX ...-A88 • Hauptfreiwinkel=11° • WAK15 • Tiger·tec® • Eckenradius=1mm • Planschneidenbreite=5mm

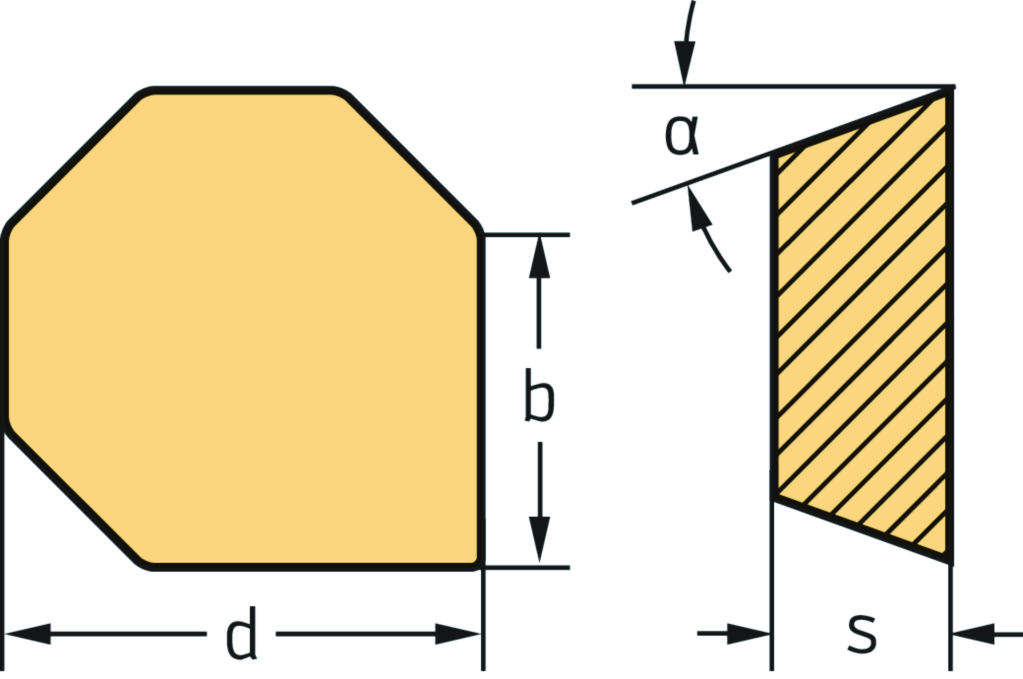

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | OPHX0504ZZN-A88 WAK15 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 8 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Länge Wiper-Schneidkante | b | 5 mm |
| Durchmesser – Inkreis | d | 12,7 mm |
| Schneidplattendicke | s | 4,76 mm |
| Hauptfreiwinkel | α | 11 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 11 ° |
| Breite Planschneide | BS | 5 |
| Spanbrecher, Herstellerbezeichnung | CBMD | A88 |
| Schneidenausführung | CECC | F |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 8 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+(TiN) |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Eckenwinkel Schneidplatte | EPSR | 135 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WAK15 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 1 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$OP0504$$1NAZZ$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 12,7 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 1 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,76 |
| Schneidplattendicke | S1 | 4,76 |
| Plattensitzkodierung | SSC | 5 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | OPHX-A88 |
| Schneidplattenbreite | W1 | 4,4 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,009 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-9 - Schneidplatten - Oktagonal | ||
| Eckenwinkel Schneidplatte | A1 | 135 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 11 ° |
| Schneidkantenlänge | B1 | 12,7 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 9 |
| Schneidkantenhöhe | C1 | 4,76 mm |
| Eckenradius | D1 | 1 mm |
| Breite Planschneide | D6 | 5 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,009 kg |
| Schneidenausführung | E41 | F |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | A88 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 8 |
| Toleranzklasse | G1 | H |
| Schneidplattendicke | G4 | 4,76 mm |
| Befestigungsart | G5 | 1 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WAK15 |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+(TiN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | OPHX0504ZZN |
| Identifizierende Bestellnummer | J21 | OPHX0504ZZN-A88 WAK15 |
| Produktbezeichnung | J22 | 5059 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$OP0504$$1NAZZ$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
| Schneidplattendicke | S1 | 4,76 mm |
