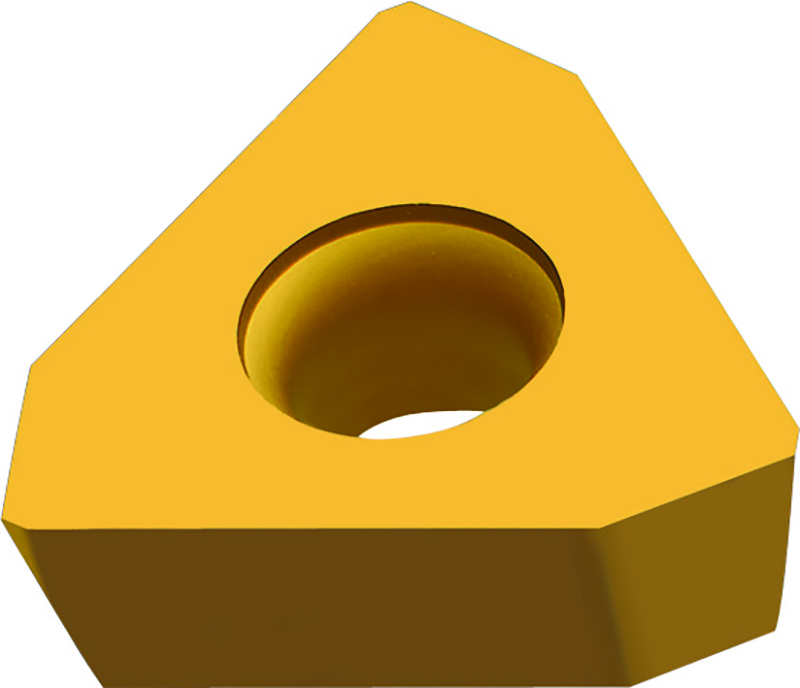

Schlichtplatten P2903-2R WXM15
Walter
26,30 €
Produktnummer:
WA-5015889
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2600 |
Produktinformationen "Schlichtplatten P2903-2R WXM15"
Schlichtplatten P2903 ...-A57 • Hauptfreiwinkel=11° • WXM15 • Planschneidenbreite=3,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | P2903-2R WXM15 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 3 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | A |
| Länge Wiper-Schneidkante | b | 3,5 mm |
| Durchmesser – Inkreis | d | 9,52 mm |
| Schneidplattendicke | s | 4,76 mm |
| Hauptfreiwinkel | α | 11 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 11 ° |
| Breite Planschneide | BS | 3,5 |
| Spanbrecher, Herstellerbezeichnung | CBMD | A57 |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Eckenfasenbreite | CHW | 0,5 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | TiAlN/TiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 4,4 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WXM15 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 9,52 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$KP29032R3RB$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 9,52 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,76 |
| Schneidplattendicke | S1 | 4,76 |
| Plattensitzkodierung | SSC | 10 |
| Toleranzklasse | TC | A |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | P2903 |
| Planschneidensteuerelement | WEP | 1 |
| Masse (Gewicht) | WT | 0,005 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-1 - Schneidplatten - Dreieckig | ||
| Eckenwinkel Schneidplatte | A1 | 60 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 11 ° |
| Schneidkantenlänge | B1 | 9,52 mm |
| Eingeschriebener Kreis | B3 | 9,52 mm |
| Bildkennung | BLD | 1 |
| Schneidkantenhöhe | C1 | 4,76 mm |
| Eckenfasenbreite | D2 | 0,5 mm |
| Breite Planschneide | D6 | 3,5 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,005 kg |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | A57 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 3 |
| Toleranzklasse | G1 | A |
| Schneidplattendicke | G4 | 4,76 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 4,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WXM15 |
| Beschichtung / Oberfläche | H5 | TiAlN/TiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | P2903 |
| Identifizierende Bestellnummer | J21 | P2903-2R WXM15 |
| Produktbezeichnung | J22 | 6452 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$KP29032R3RB$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
