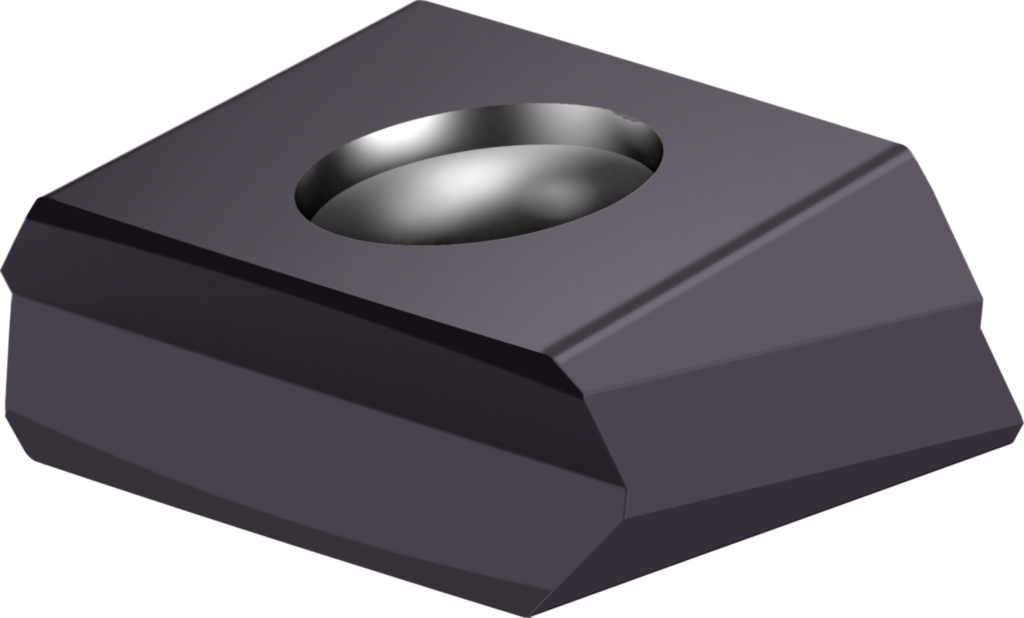

Schlichtplatten P45424-1-G67 WHH15
Walter
33,40 €
Produktnummer:
WA-6625040
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P4400 |
Produktinformationen "Schlichtplatten P45424-1-G67 WHH15"
Schlichtplatten P45424 ...-G67 • Hauptfreiwinkel=° • WHH15 • Planschneidenbreite=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | P45424-1-G67 WHH15 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 4 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | G |
| Länge Wiper-Schneidkante | b | 8 mm |
| Durchmesser – Inkreis | d | 12 mm |
| Schneidplattendicke | s | 5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Breite Planschneide | BS | 8 mm |
| Spanbrecher, Herstellerbezeichnung | CBMD | G67 |
| Schneidenausführung | CECC | E |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 4,4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WHH15 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$P45424013NB$$01 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 12 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 5 |
| Schneidplattendicke | S1 | 5 |
| Plattensitzkodierung | SSC | 1 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | P45424-G67 |
| Schneidplattenbreite | W1 | 9 |
| Planschneidensteuerelement | WEP | 1 |
| Masse (Gewicht) | WT | 0,006 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-99 - Sonstige Schneidplatten | ||
| Schneidkantenlänge | B1 | 12 mm |
| Schneidplattenbreite | B2 | 9 mm |
| Eingeschriebener Kreis | B3 | 12 mm |
| Bildkennung | BLD | 99 |
| Schneidkantenhöhe | C1 | 5 mm |
| Breite Planschneide | D6 | 8 mm |
| Masse (Gewicht) | D75 | 0,006 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 2 |
| Spanbrecher, Herstellerbezeichnung | E9 | G67 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 5 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 4,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WHH15 |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | P45424-1-G67 WHH15 |
| Produktbezeichnung | J22 | 6430 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$P45424013NB$$01 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
