Schneideisen 63000-UNF1/4
Walter Prototyp
58,70 €
Produktnummer:
WA-5079592
Verfügbar - Mindestbestellmenge: 1 PCE
Für lang- und kurzspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1 63000 |
Produktinformationen "Schneideisen 63000-UNF1/4"
Schneideisen • Protocut® • Gewindetoleranzklasse 2A • Ausführung Gewindefase 1.75xP • UNF 1/4-28

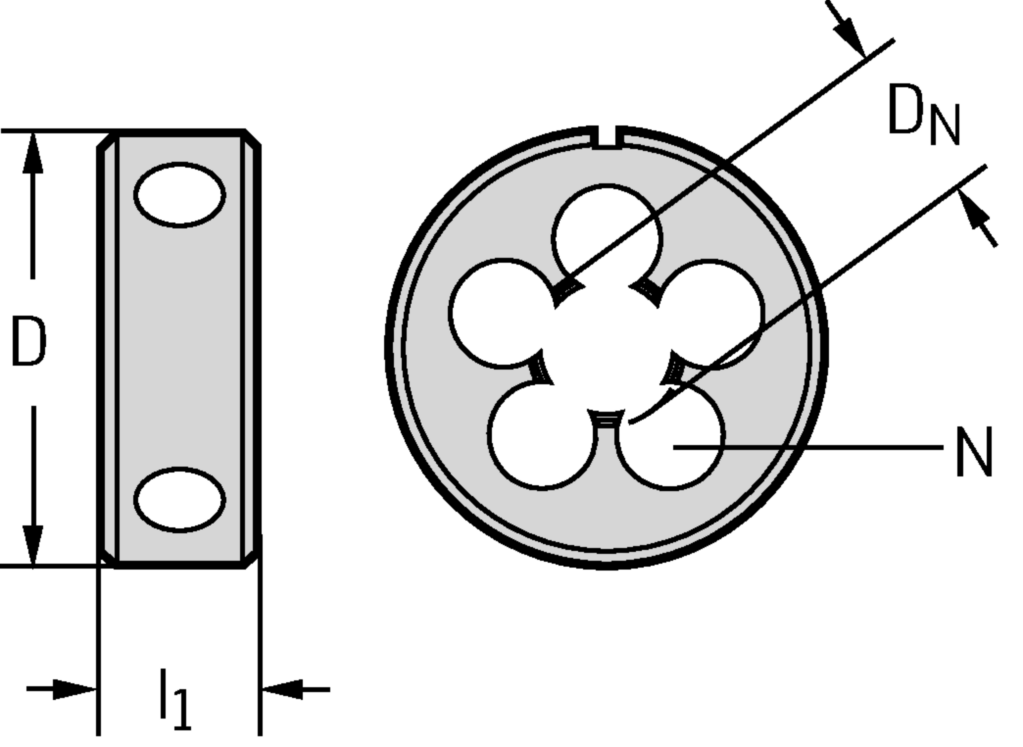

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | 63000 |
| Aufnahme-Durchmesser | D | 20 mm |
| Gewindegröße | DN | 6,3 mm |
| Gewindegröße | DN | UNF 1/4-28 |
| Anzahl Nuten | N | 4 EA |
| Gewindesteigung | P | 28 |
| Funktionale Länge | l1 | 7 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DIECYL - Die for cylindrical threads | ||
| Masse (Gewicht) | WT | 0,015 kg |
| Nach DIN4000-80-5 - Schneideisen, rund | ||
| Gewindeart | A1 | UNF |
| Gewindenenndurchmesser, metrisch | A21 | 6,35 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,25 inch |
| Gewinde-Nenndurchmesser (als Bruchwert) | A24 | 1/4 inch |
| Gewindebezeichnung, außen | A25 | UNF 1/4-28 |
| Gangzahl je Inch | A4 | 28 |
| Gewindetoleranzklasse | A5 | 2A |
| Anschnittdurchmesser | A6 | 6,45 mm |
| Nachschleifrestmenge | B3 | 7 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | SEH |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 200 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 20 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | f1 |
| Anzahl Schneiden | D1 | 4 |
| Masse (Gewicht) | D7 | 0,015 kg |
| Schneidrichtung | F1 | R |
| Anschnittform | G3 | W-1.7 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | EN 22568 |
| Identifizierende Bestellnummer | J21 | 63000-UNF1/4 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | SEH01G2000f$10 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGA |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
