Schneidenträger EB306.TC06
Walter
153,00 €
Produktnummer:
WA-7645180
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Schneidenträger EB306.TC06"
Schneidenträger EB100 • Dc min=11,8mm • TC .. 06T1 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB306.TC06 |
| Mögliche Wendeschneidplatten | Type | TC .. 06T1 .. |
| Minimaler Schnittdurchmesser | Dc min | 11,8 mm |
| Schneidenlänge | Lc | 23 mm |
| Funktionale Breite | f | 5,6 mm |

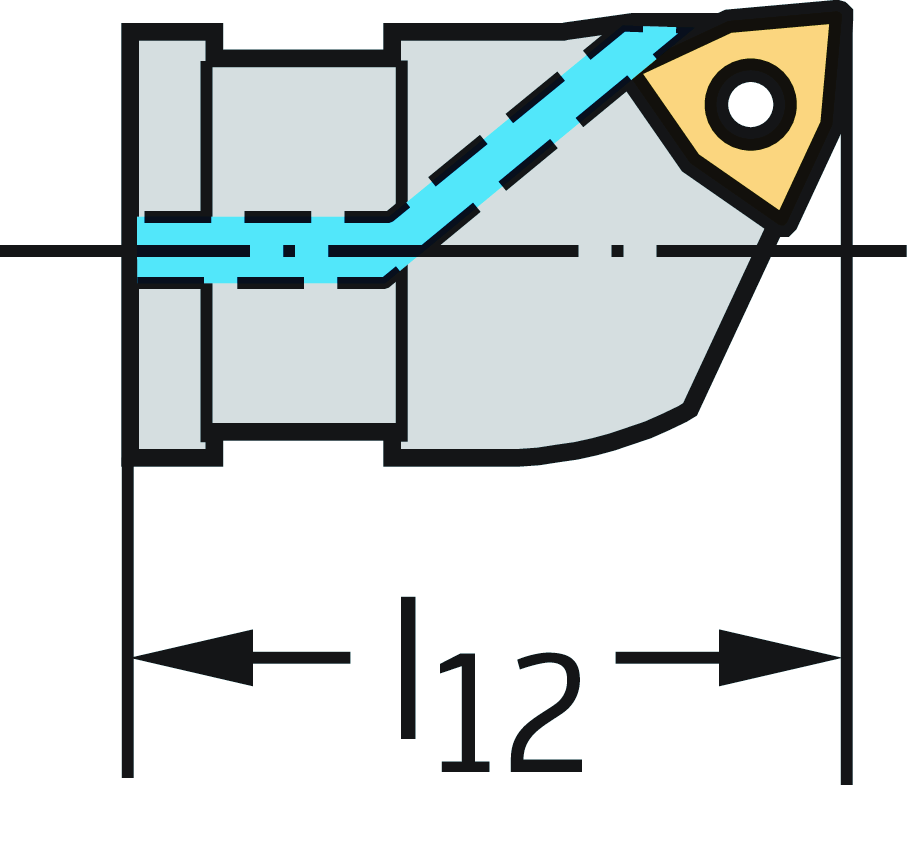

| Funktionale Länge | l12 | 23 mm |
| Gesamtlänge | l1 | 23 mm |
| Einspannlänge | l5 | 0 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPBORFH - Adaptor for boring tool - Fine boring head | ||
| Masse (Gewicht) | WT | 0,008 kg |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Schneidkantenlänge | A1 | 6,9 mm |
| Funktionsbreite | A2 | 5,6 mm |
| Funktionslänge | A3 | 23 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 11,8 mm |
| Kraglänge | B3 | 23 mm |
| Nachschleifrestmenge | B5 | 23 mm |
| Bildkennung | BLD | 1 |
| Masse (Gewicht) | D7 | 0,008 kg |
| Einstellwinkel | E1 | 93 ° |
| Eckenwinkel Schneidplatte | E3 | 60 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB306.TC06 |
| Produktbezeichnung | J22 | 7363 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$TC06T1003****04 |
| Bezeichnung Schneidplatte | J42 | TCMT 06 T1 00 RE=0 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 23 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
