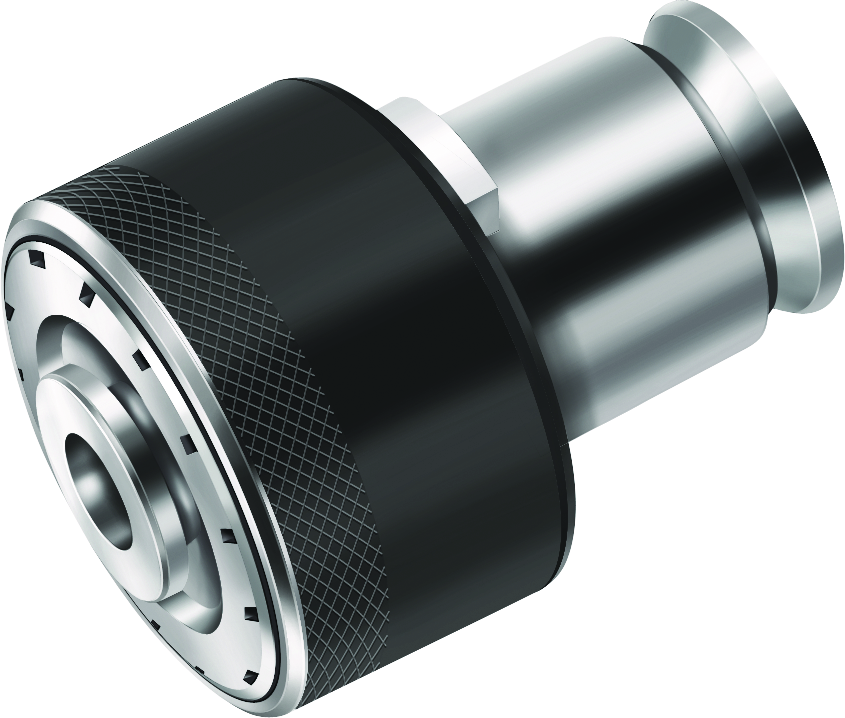

Schnellwechseleinsatz A331.0.31.034.06
Walter
174,00 €
Produktnummer:
WA-5007539
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1400 |
Produktinformationen "Schnellwechseleinsatz A331.0.31.034.06"

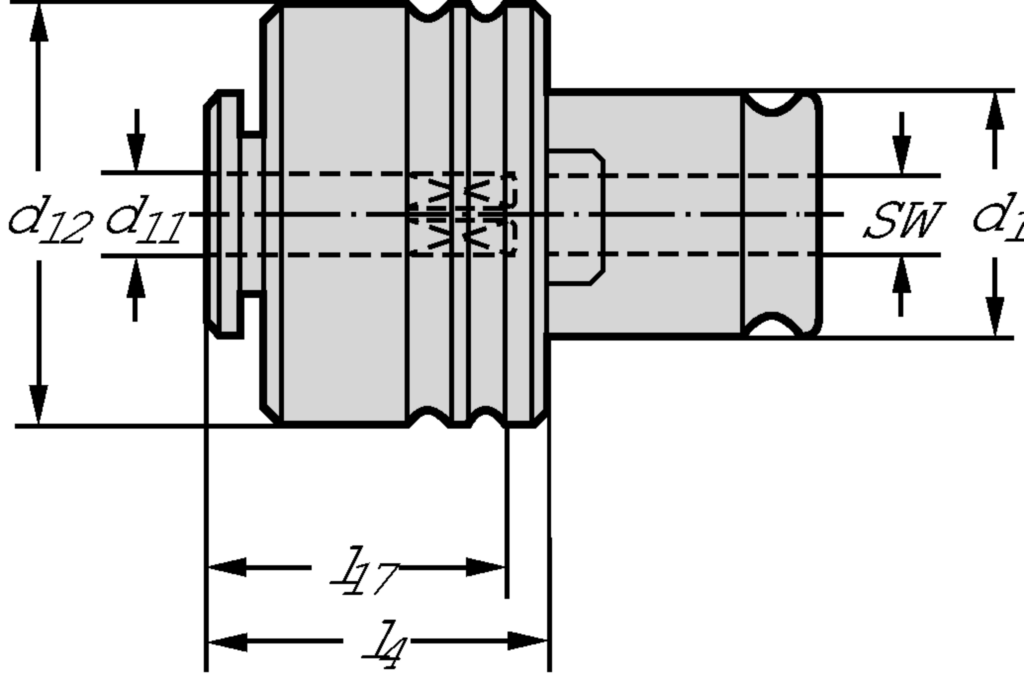

Schnellwechseleinsatz A331 • metrisch • d1=31mm • d11=6mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A331.0.31.034.06 |
| Gewicht | Gewicht | 0,54 kg |
| Einsatzgröße | Einsatzgröße | 3 |
| Schlüsselweite | SW | 4,9 mm |
| Körperdurchmesser | d12 | 50 mm |
| Verbindungsdurchmesser | d11 | 6 mm |
| Aufnahme-Durchmesser | d1 | 31 mm |
| Spanndurchmessertiefe | l17 | 38 mm |
| Maximale Auskraglänge | l4 | 34 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 50 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 21 |
| Trennstellenkodierung Maschinenseitig | CCMS | SWE01C0310$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SWE |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL21R2362**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | F |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 310 |
| Aufnahmegröße werkstückseitig | CZCWS | 60 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 34 |
| Kraglänge | LPR | 34 |
| Nachschleifrestmenge | OAL | 69 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 4000 |
| Bildkennung | TSYC | A331.0 |
| Masse (Gewicht) | WT | 0,541 |
| Abstand XY-Ebene werkstückseitig | XYWD | -34 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-94-1 - Zylindrische Aufnahme und Mitnehmer für z.B. zylindrische Schäfte | ||
| Körperdurchmesser | A1 | 50 mm |
| Kraglänge | B3 | 34 mm |
| Nachschleifrestmenge | B5 | 69 mm |
| Funktionslänge | B71 | 34 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | SWE |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 310 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 31 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 21 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 60 |
| Masse (Gewicht) | D7 | 0,541 kg |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A331.0.31.034.06 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL21F6000**** |
| Trennstellenkodierung Maschinenseitig | J6 | SWE01C0310$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-94 |
