Schrumpf-Aufnahme DIN 69871 AD/B AB025-S50-P03-080
Walter
301,00 €
Produktnummer:
WA-8698488
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB025 |
Produktinformationen "Schrumpf-Aufnahme DIN 69871 AD/B AB025-S50-P03-080"
Schrumpf-Aufnahme DIN 69871 AD/B AB025-S • metrisch • d1=50 • d11=3

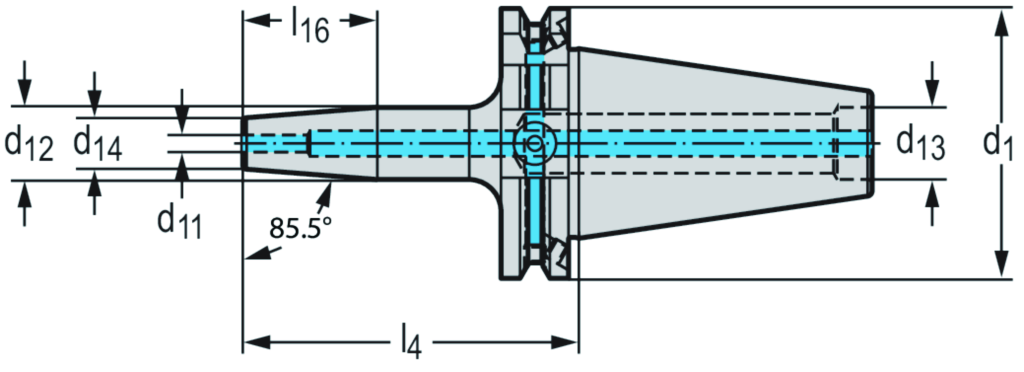

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB025-S50-P03-080 |
| Gewicht | Gewicht | 2,8 kg |
| Körperdurchmesser | d14 | 12 mm |
| Verbindungsdurchmesser | d11 | 3 mm |
| Körperdurchmesser | d12 | 17 mm |
| Anzugsbolzen, Gewindegröße | d13 | M24 |
| Verbindungsdurchmesser | d1 | 50 |
| Funktionale Länge | l16 | 31,8 mm |
| Funktionale Länge | l4 | 80 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 12 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 17 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG17C0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL20R1181**** |
| Kühlschmierstoff-Eintritt | CNSC | 7 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | F |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 30 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 80 |
| Kraglänge | LPR | 80 |
| Schaftlänge | LS | 101,75 |
| Nachschleifrestmenge | OAL | 181,75 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12000 |
| Bildkennung | TSYC | AB025-S |
| Masse (Gewicht) | WT | 2,8 |
| Abstand XY-Ebene werkstückseitig | XYWD | -80 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
