Schrumpfaufnahme DIN 69893-1 A A560.H63A.12.090
Walter
251,00 €
Produktnummer:
WA-5007214
Verfügbar - Mindestbestellmenge: 1 PCE
Für Werkzeuge mit Zylinderschaft nach DIN 1835 (h6 oder besser)
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1200 |
Produktinformationen "Schrumpfaufnahme DIN 69893-1 A A560.H63A.12.090"

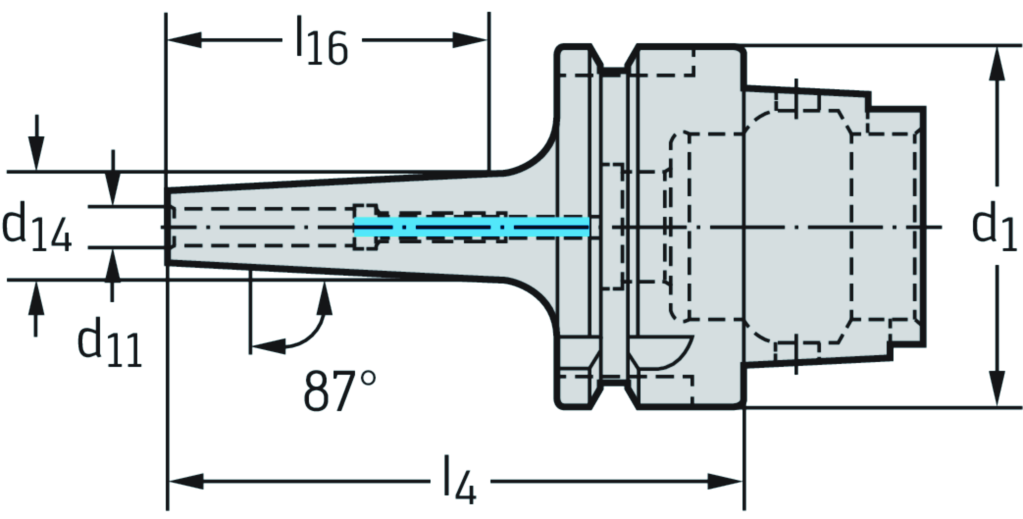

Schrumpfaufnahme DIN 69893-1 A A560.H • metrisch • Für Werkzeuge mit Zylinderschaft nach DIN 1835 (h6 oder besser) • d1=63 • d11=12
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A560.H63A.12.090 |
| Gewicht | Gewicht | 0,93 kg |
| Verbindungsdurchmesser | d14 | 29,8 mm |
| Verbindungsgrößen-Code | d11 | 12 |
| Verbindungsgrößen-Code | d1 | HSK-A63 |
| Funktionale Länge | l16 | 55 mm |
| Funktionale Länge | l4 | 90 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 24 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | HSK01C0630$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | HSK |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL20R4724**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Aufnahmegröße werkstückseitig | CZCWS | 120 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 90 |
| Kraglänge | LPR | 90 |
| Schaftlänge | LS | 32 |
| Einspannlänge, max. bzw. Nenneinspannlänge | LSC | 46 |
| Nachschleifrestmenge | OAL | 122 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 30000 |
| Bildkennung | TSYC | A560.H |
| Masse (Gewicht) | WT | 0,929 |
| Abstand XY-Ebene werkstückseitig | XYWD | -90 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-504013 - Werkzeughalter und Zwischenmodule Hohlschaft-Kegel - Schraubaufnahme | ||
| Körperdurchmesser | A1 | 24 mm |
| Außendurchmesser 2 | A2 | 29,76 mm |
| Bunddurchmesser | A4 | 63 mm |
| Länge Außendurchmesser 1 | B1 | 55 mm |
| Länge 2 | B2 | 64 mm |
| Kraglänge | B3 | 90 mm |
| Nachschleifrestmenge | B4 | 122 mm |
| Funktionslänge | B71 | 90 mm |
| Bildkennung | BLD | 504013 |
| Aufnahmetyp, maschinenseitig | C11 | HSK |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63 mm |
| Schaftlänge | C4 | 32 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 120 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 12 mm |
| Einspannlänge, max. bzw. Nenneinspannlänge | C81 | 46 mm |
| Drehzahl, max. | D6 | 30000 1/min |
| Masse (Gewicht) | D7 | 0,929 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO12164-1 |
| Formbuchstabe Normnummer | J11 | A |
| Identifizierende Bestellnummer | J21 | A560.H63A.12.090 |
| Produktbezeichnung | J22 | 719 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL01G1200**** |
| Trennstellenkodierung Maschinenseitig | J6 | HSK01C0630$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
