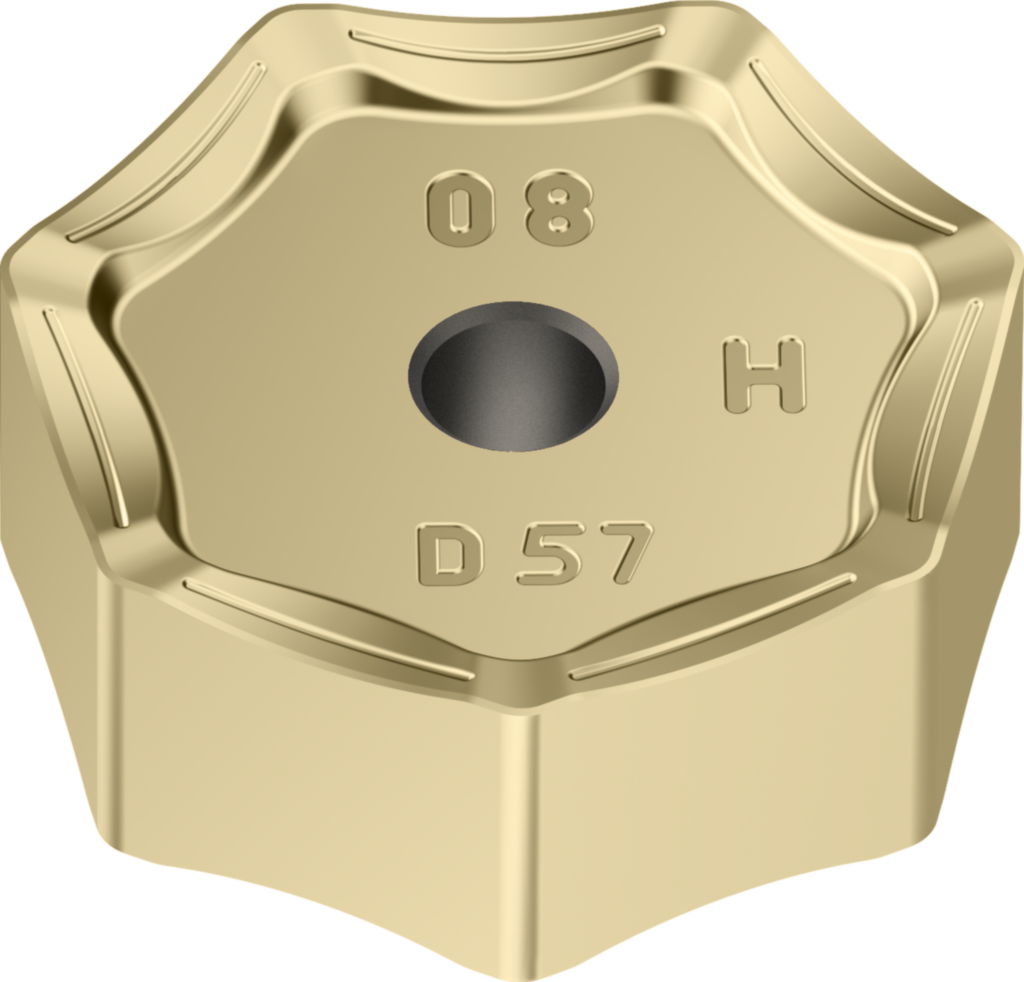

Siebenkant negativ XNHF070508-D57 WKK25
Walter
34,70 €
Produktnummer:
WA-5692220
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P0500 |
Produktinformationen "Siebenkant negativ XNHF070508-D57 WKK25"
Siebenkant negativ XNHF ...-D57 • Hauptfreiwinkel=° • WKK25 • Tiger·tec® • Eckenradius=0,8mm

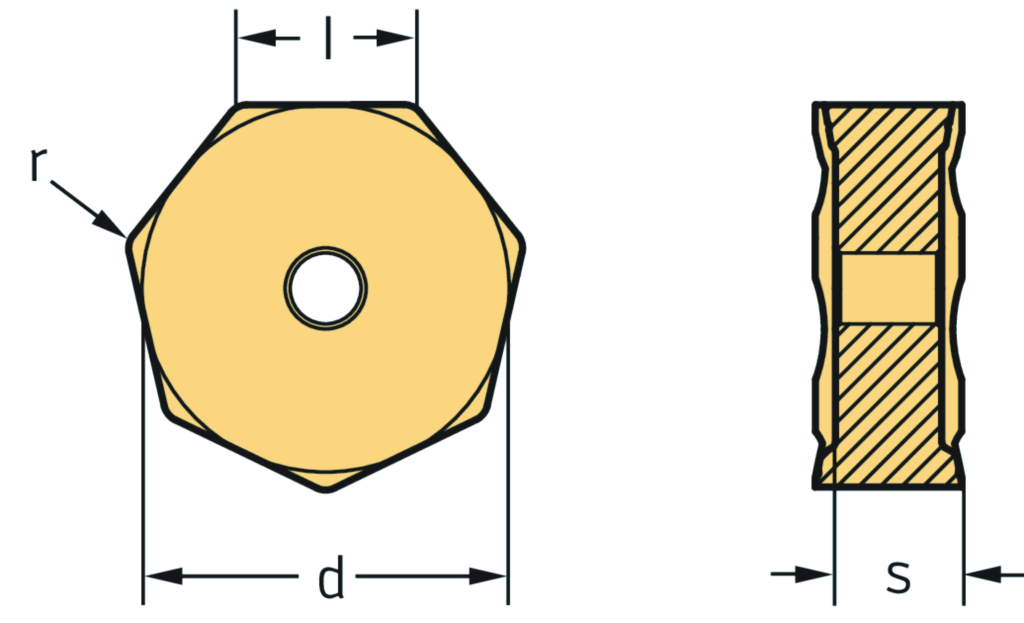

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | XNHF070508-D57 WKK25 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 14 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Durchmesser – Inkreis | d | 14,5 mm |
| Schneidenlänge | l | 7 mm |
| Radius | r | 0,8 mm |
| Schneidplattendicke | s | 5 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Spanbrecher, Herstellerbezeichnung | CBMD | D57 |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 7 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(ZrN) |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,8 |
| Eckenwinkel Schneidplatte | EPSR | 128,57 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKK25 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 14,5 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$XN0705083NB$$08 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 7 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 5 |
| Schneidplattendicke | S1 | 4,2 |
| Plattensitzkodierung | SSC | 7 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | XNHF-D57 MIT ECKENRADIUS |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,012 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-11 - Schneidplatten - Siebeneckig | ||
| Eckenwinkel Schneidplatte | A1 | 128,57 ° |
| Schneidkantenlänge | B1 | 7 mm |
| Eingeschriebener Kreis | B3 | 14,5 mm |
| Bildkennung | BLD | 11 |
| Schneidkantenhöhe | C1 | 5 mm |
| Eckenradius | D1 | 0,8 mm |
| Masse (Gewicht) | D75 | 0,012 kg |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 2 |
| Spanbrecher, Herstellerbezeichnung | E9 | D57 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 7 |
| Toleranzklasse | G1 | H |
| Schneidplattendicke | G4 | 4,2 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,8 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WKK25 |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(ZrN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | XNHF070508 |
| Identifizierende Bestellnummer | J21 | XNHF070508-D57 WKK25 |
| Produktbezeichnung | J22 | 5010 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$XN0705083NB$$08 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
