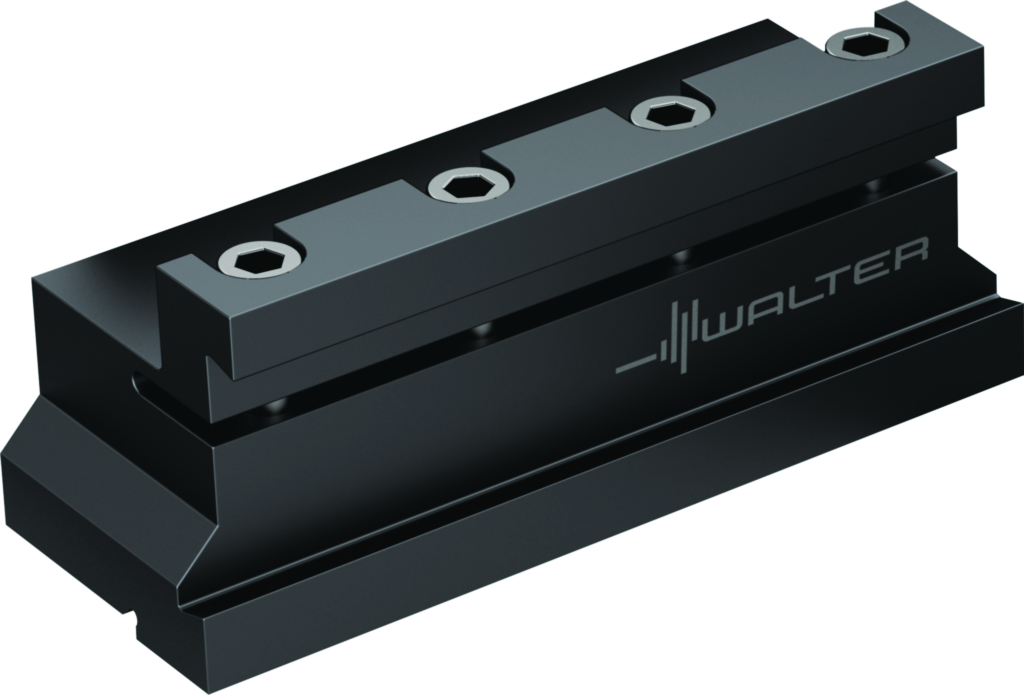

Spannblock SBN3229-46-K
Walter
442,00 €
Produktnummer:
WA-5009208
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D54PK |
Produktinformationen "Spannblock SBN3229-46-K"
Spannblock SBN • Walter Cut • metrisch • Vierkantschaft • links • 32x29mm

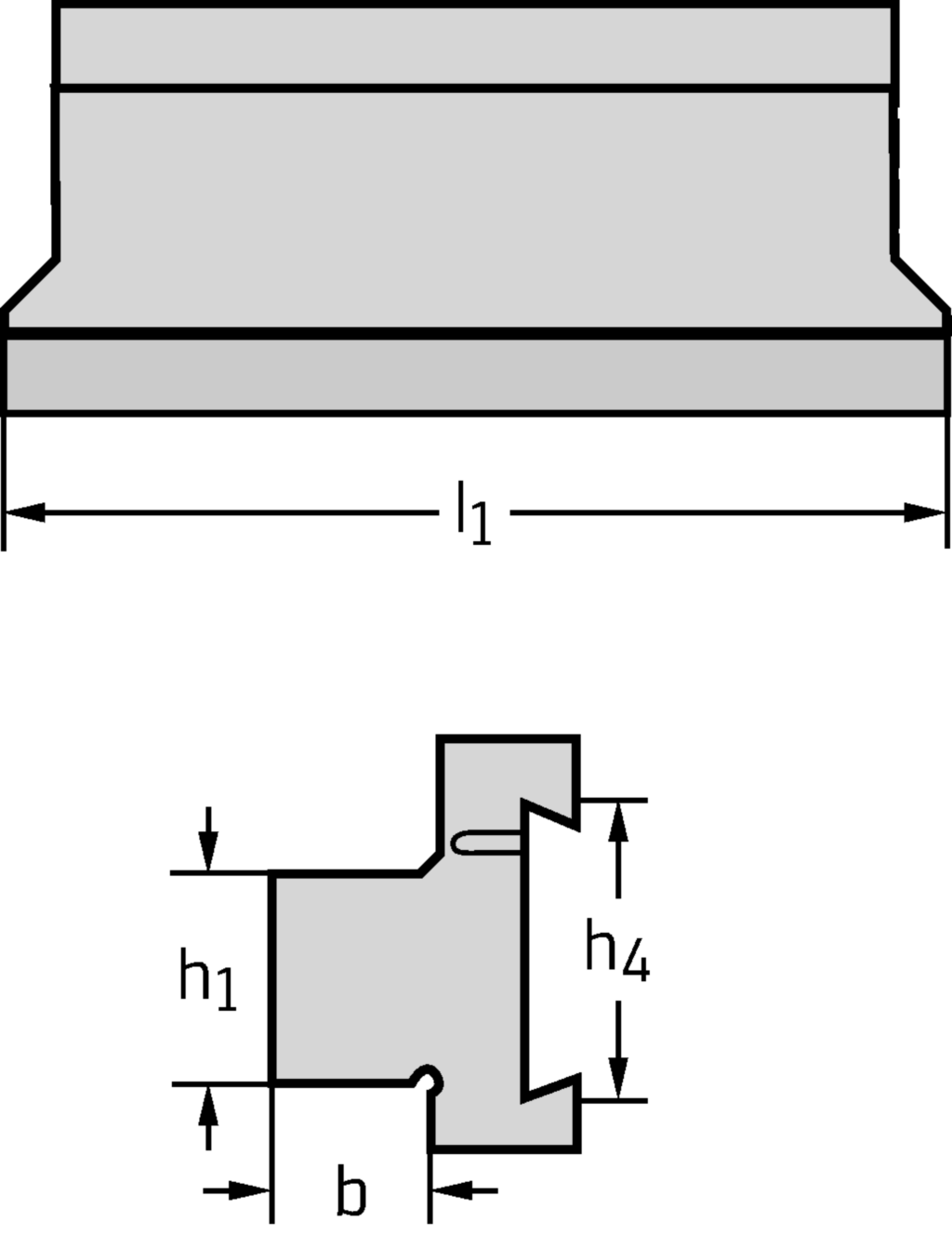

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | SBN3229-46-K |
| Schaftbreite | b | 29 mm |
| Höhe | h1 | 32 mm |
| Schafthöhe | h4 | 46 |
| Gesamtlänge | l1 | 150 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Schaftbreite | B | 29 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01A3229$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | PMW01C046R**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 3229 |
| Aufnahmegröße werkstückseitig | CZCWS | 460 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 32 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | -3,92 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 144 |
| Kraglänge | LPR | 150 |
| Gesamthöhe | OAH | 70 |
| Nachschleifrestmenge | OAL | 150 |
| Gesamtbreite | OAW | 52 |
| Rotationswinkel phi | PHI | 0 |
| Radialhöhe | RADH | 19,1 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | SBN |
| Funktionsbreite | WF | 43,98 |
| Masse (Gewicht) | WT | 2,28 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-512007 - Werkzeughalter und Zwischenmodule Vierkantaufnahme - Prismaaufnahme SANDVIK Coromant | ||
| Kraglänge | B3 | 150 mm |
| Nachschleifrestmenge | B4 | 150 mm |
| Funktionslänge | B71 | 144 mm |
| Funktionshöhe | B72 | -3,92 mm |
| Funktionsbreite | B73 | 43,98 mm |
| Gesamthöhe | B81 | 70 mm |
| Radialhöhe | B82 | 19,1 mm |
| Gesamtbreite | B91 | 52 mm |
| Bildkennung | BLD | 512007 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 3229 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 46 mm |
| Aufnahmetyp, werkstückseitig | C51 | PMW |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 460 |
| Masse (Gewicht) | D7 | 2,28 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | SBN3229-46-K |
| Produktbezeichnung | J22 | 729 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | PMW01C0460**** |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01A3229$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
