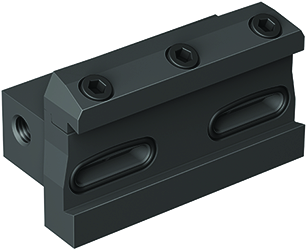

Spannblock mit Innenkühlung G2661.12N-32-P
Walter
334,00 €
Produktnummer:
WA-6687225
Auf Anfrage - Mindestbestellmenge: 1 PCE
Präzisionskühlung
Spannblock für Stechklingen
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D54PK |
Produktinformationen "Spannblock mit Innenkühlung G2661.12N-32-P"
Spannblock mit Innenkühlung G2661...-P • Walter Cut • inch • Vierkantschaft • rechts • 19,05x19,05mm

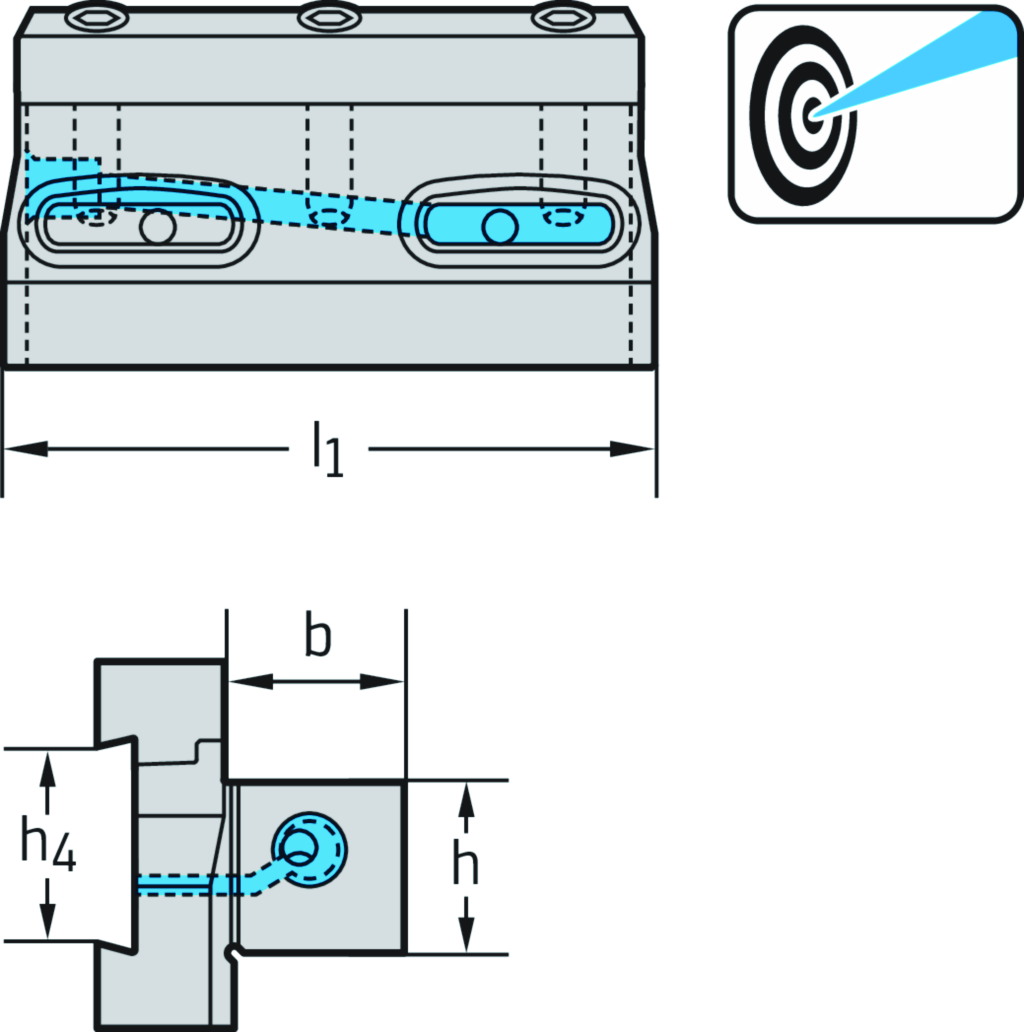

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G2661.12N-32-P |
| Schaftbreite | b | 0,75 inch |
| Höhe | h | 0,75 inch |
| Schafthöhe | h4 | 32 |
| Gesamtlänge | l1 | 3,74 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Schaftbreite | B | 19,05 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01B1212$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | PMW01C032R**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1212 |
| Aufnahmegröße werkstückseitig | CZCWS | 320 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 19,05 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 47,5 |
| Kraglänge | LPR | 95 |
| Gesamthöhe | OAH | 39,8 |
| Nachschleifrestmenge | OAL | 95 |
| Gesamtbreite | OAW | 40,05 |
| Rotationswinkel phi | PHI | 0 |
| Radialhöhe | RADH | 13,95 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | G2661-12-24-N-SX-INCH-P |
| Funktionsbreite | WF | 34,35 |
| Masse (Gewicht) | WT | 0,669 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-512007 - Werkzeughalter und Zwischenmodule Vierkantaufnahme - Prismaaufnahme SANDVIK Coromant | ||
| Kraglänge | B3 | 95 mm |
| Nachschleifrestmenge | B4 | 95 mm |
| Funktionslänge | B71 | 47,5 mm |
| Funktionshöhe | B72 | 0 mm |
| Funktionsbreite | B73 | 34,35 mm |
| Gesamthöhe | B81 | 39,8 mm |
| Radialhöhe | B82 | 13,95 mm |
| Gesamtbreite | B91 | 40,05 mm |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1212 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmetyp, werkstückseitig | C51 | PMW |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 320 |
| Masse (Gewicht) | D7 | 0,669 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G2661.12N-32-P |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | PMW01C0320**** |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B1212$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
