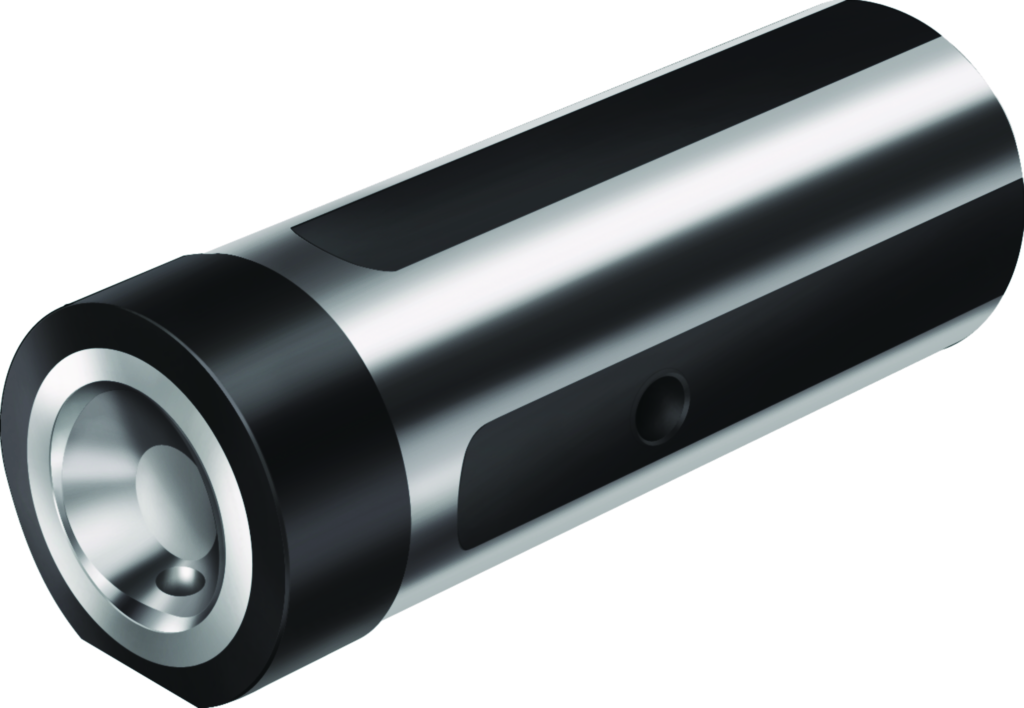

Spanneinheiten C3-NC2000-08018-32
Walter
1.010,00 €
Produktnummer:
WA-5017202
Verfügbar - Mindestbestellmenge: 1 PCE
Manuell betätigt
Mit Rundschaft für die Innenbearbeitung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D67AW |
Produktinformationen "Spanneinheiten C3-NC2000-08018-32"
Spanneinheiten Typ 3000 / 2000 / 20.5 • Zylinderschaft mit Spannfläche • metrisch • Neutral • Mit Rundschaft für die Innenbearbeitung • C3 • Manuell betätigt

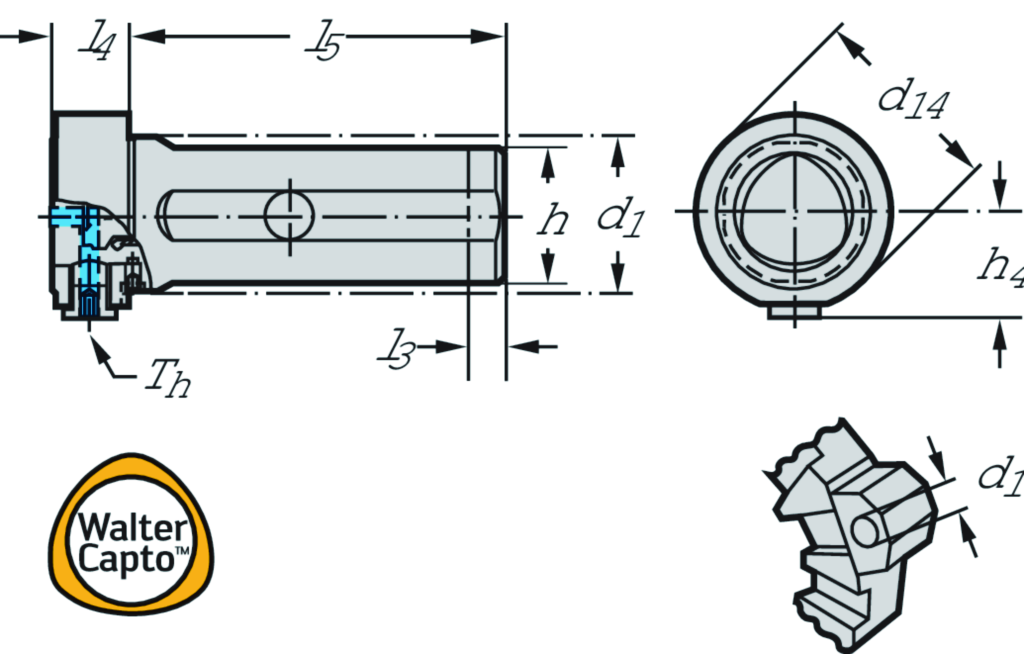

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C3-NC2000-08018-32 |
| Größe | Größe | C3 |
| Gewindegröße Kühlmitteleingang | Th | G1/8 |
| Aufnahme-Durchmesser | d14 | 45,5 mm |
| Aufnahme-Durchmesser | d1 | 32 |
| Höhe | h | 30 mm |
| Schafthöhe | h4 | 26 mm |
| Nutzlänge | l3 | 0 mm |
| Maximale Kraglänge | l4 | 18 mm |
| Schaftlänge | l5 | 80 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL22G3200$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | CCS02C0320**** |
| Kühlschmierstoff-Eintritt | CNSC | 2 |
| Kühlschmierstoffeintritt, Gewindegröße | CNT | G1/8 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Aufnahmegröße werkstückseitig | CZCWS | 320 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 30 |
| Schneidrichtung | HAND | N |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 18 |
| Kraglänge | LPR | 18 |
| Schaftlänge | LS | 80 |
| Gesamthöhe | OAH | 47,95 |
| Nachschleifrestmenge | OAL | 98 |
| Gesamtbreite | OAW | 45,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | NC2000 |
| Funktionsbreite | WF | 0 |
| Masse (Gewicht) | WT | 0,64 |
| Abstand XY-Ebene werkstückseitig | XYWD | -18 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-513107 - Werkzeughalter und Zwischenmodule Ingersoll Tool connection - Coromant Capto System SANDVIK | ||
| Kraglänge | B3 | 18 mm |
| Nachschleifrestmenge | B4 | 98 mm |
| Funktionslänge | B71 | 18 mm |
| Funktionsbreite | B73 | 0 mm |
| Gesamthöhe | B81 | 47,95 mm |
| Gesamtbreite | B91 | 45,5 mm |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 22 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Schaftlänge | C4 | 80 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCS |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 320 |
| Masse (Gewicht) | D7 | 0,64 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 2 |
| Kühlschmierstoff-Austritt | H22 | 2 |
| Normnummer | J1 | ISO26623-2 |
| Identifizierende Bestellnummer | J21 | C3-NC2000-08018-32 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCS01C0320**** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL22G3200$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
