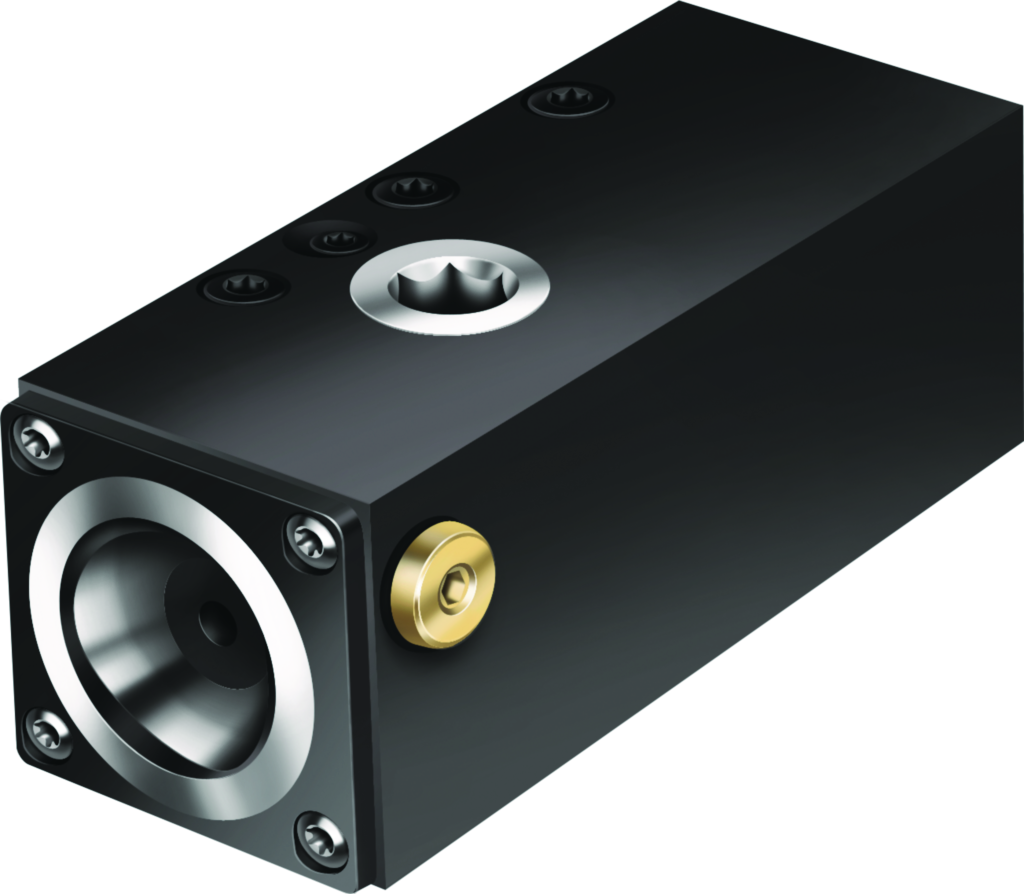

Spanneinheiten C4-RC2085-24102-16M
Walter
1.010,00 €
Produktnummer:
WA-5029307
Auf Anfrage - Mindestbestellmenge: 1 PCE
Manuell betätigt
Mit quadratischem Schaft für die Außenbearbeitung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D67AW |
Produktinformationen "Spanneinheiten C4-RC2085-24102-16M"
Spanneinheiten Typ 2080 / 2085 • inch • rechts • C4 • Manuell betätigt • Mit quadratischem Schaft für die Außenbearbeitung
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C4-RC2085-24102-16M |
| Gewicht | Gewicht | 3,792 lbs |
| Größe | Größe | C4 |
| Kühlschmierstoff-Eintritt, Gewinde | Th | G1/8 |

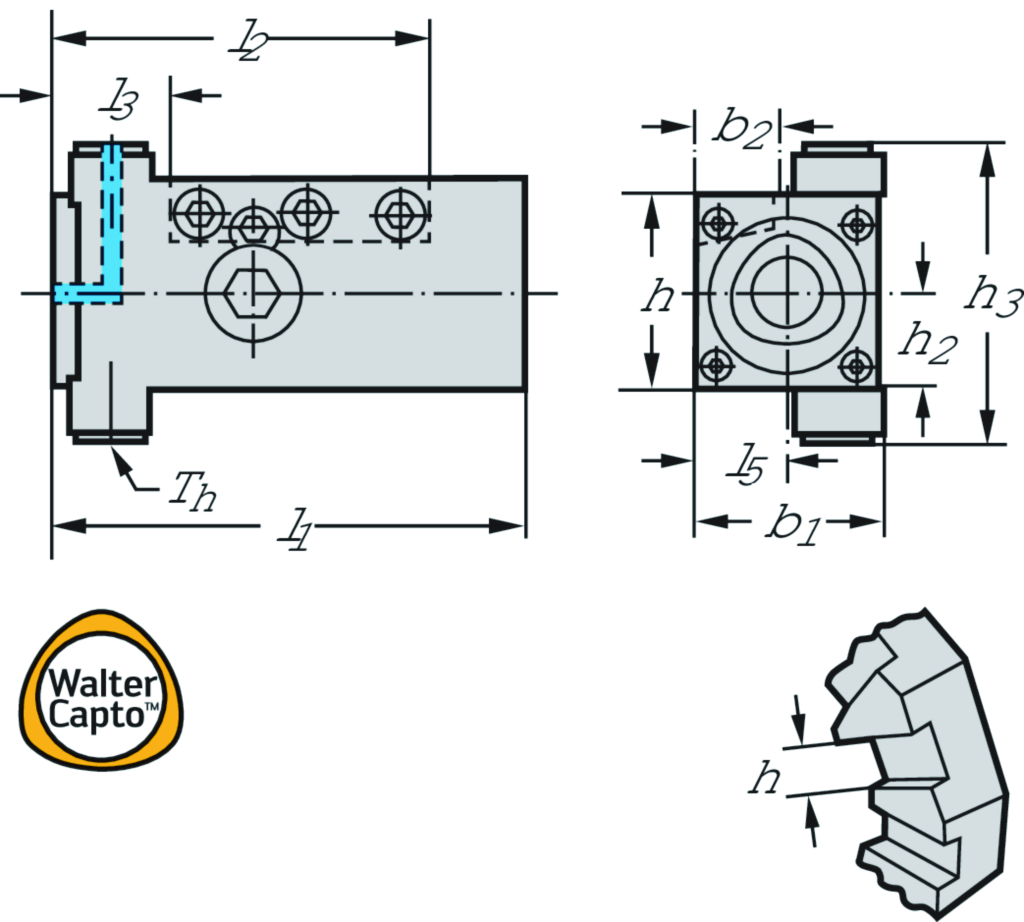

| Breite | b1 | 1,89 inch |
| Höhe | h2 | 1 inch |
| Höhe | h3 | 2,323 inch |
| Gesamtlänge | l1 | 5,035 inch |
| Nutzlänge | l3 | 0,945 inch |
| Schaftlänge | l5 | 5,035 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Schaftbreite | B | 25,4 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01B3216$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | CCS02C0400**** |
| Kühlschmierstoff-Eintritt | CNSC | 2 |
| Kühlschmierstoffeintritt, Gewindegröße | CNT | G1/8 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Aufnahmegröße, maschinenseitig | CZCMS | 3216 |
| Aufnahmegröße werkstückseitig | CZCWS | 400 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 50,8 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 25,4 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 127,9 |
| Kraglänge | LPR | 102,62 |
| Gesamthöhe | OAH | 59 |
| Nachschleifrestmenge | OAL | 127,9 |
| Gesamtbreite | OAW | 48 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | R/LC2085-VIERKANT-INCH |
| Funktionsbreite | WF | 24 |
| Masse (Gewicht) | WT | 1,72 |
| Abstand XY-Ebene werkstückseitig | XYWD | -127,9 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-512107 - Werkzeughalter und Zwischenmodule Vierkantaufnahme - Coromant Capto System SANDVIK | ||
| Kraglänge | B3 | 102,62 mm |
| Nachschleifrestmenge | B4 | 127,9 mm |
| Funktionslänge | B71 | 127,9 mm |
| Funktionshöhe | B72 | 25,4 mm |
| Funktionsbreite | B73 | 24 mm |
| Gesamthöhe | B81 | 59 mm |
| Gesamtbreite | B91 | 48 mm |
| Bildkennung | BLD | 512107 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 3216 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 40 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCS |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 400 |
| Masse (Gewicht) | D7 | 1,72 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 2 |
| Kühlschmierstoff-Austritt | H22 | 2 |
| Normnummer | J1 | ISO26623-2 |
| Identifizierende Bestellnummer | J21 | C4-RC2085-24102-16M |
| Produktbezeichnung | J22 | 5189 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCS01C0400**** |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B3216$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 102,62 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 127,9 mm |
