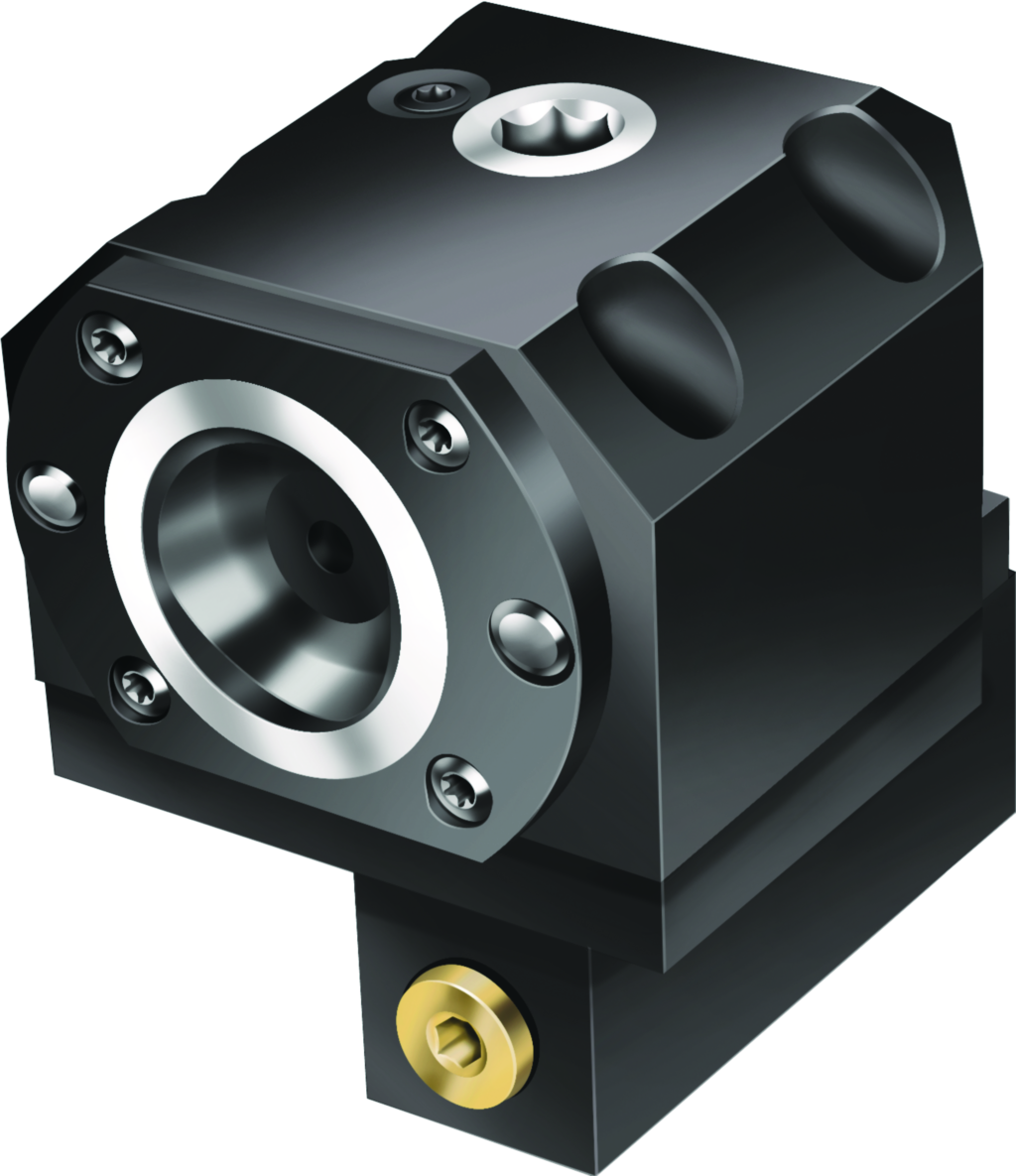

Spanneinheiten C5-RC2085-32130-20M
Walter
1.116,00 €
Produktnummer:
WA-5029309
Verfügbar - Mindestbestellmenge: 1 PCE
Manuell betätigt
Mit quadratischem Schaft für die Außenbearbeitung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D67AW |
Produktinformationen "Spanneinheiten C5-RC2085-32130-20M"
Spanneinheiten Typ 2080 / 2085 • inch • rechts • C5 • Manuell betätigt • Mit quadratischem Schaft für die Außenbearbeitung

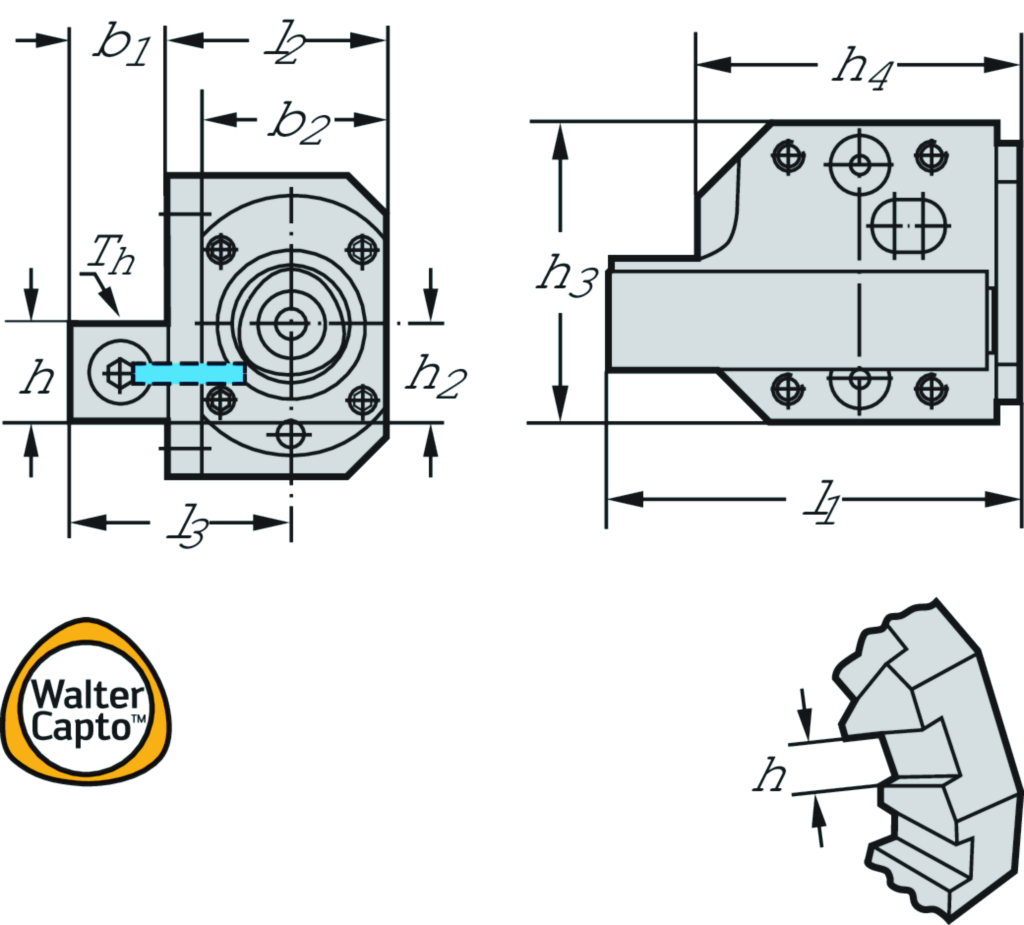

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C5-RC2085-32130-20M |
| Gewicht | Gewicht | 7,408 lbs |
| Größe | Größe | C5 |
| Kühlschmierstoff-Eintritt, Gewinde | Th | G1/8 |
| Breite | b1 | 2,52 inch |
| Höhe | h2 | 1,25 inch |
| Höhe | h3 | 2,835 inch |
| Gesamtlänge | l1 | 5,138 inch |
| Nutzlänge | l3 | 1,26 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Schaftbreite | B | 31,75 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | VKT01B4020$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | CCS02C0500**** |
| Kühlschmierstoff-Eintritt | CNSC | 2 |
| Kühlschmierstoffeintritt, Gewindegröße | CNT | G1/8 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Aufnahmegröße, maschinenseitig | CZCMS | 4020 |
| Aufnahmegröße werkstückseitig | CZCWS | 500 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 63,5 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 31,75 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 130,5 |
| Kraglänge | LPR | 130,56 |
| Gesamthöhe | OAH | 72 |
| Nachschleifrestmenge | OAL | 130,5 |
| Gesamtbreite | OAW | 64 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | R/LC2080-VIERKANT |
| Funktionsbreite | WF | 32 |
| Masse (Gewicht) | WT | 3,36 |
| Abstand XY-Ebene werkstückseitig | XYWD | -130,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-512107 - Werkzeughalter und Zwischenmodule Vierkantaufnahme - Coromant Capto System SANDVIK | ||
| Kraglänge | B3 | 130,56 mm |
| Nachschleifrestmenge | B4 | 130,5 mm |
| Funktionslänge | B71 | 130,5 mm |
| Funktionshöhe | B72 | 31,75 mm |
| Funktionsbreite | B73 | 32 mm |
| Gesamthöhe | B81 | 72 mm |
| Gesamtbreite | B91 | 64 mm |
| Bildkennung | BLD | 512107 |
| Aufnahmetyp, maschinenseitig | C11 | VKT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 4020 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCS |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 500 |
| Masse (Gewicht) | D7 | 3,36 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 2 |
| Kühlschmierstoff-Austritt | H22 | 2 |
| Normnummer | J1 | ISO26623-2 |
| Identifizierende Bestellnummer | J21 | C5-RC2085-32130-20M |
| Produktbezeichnung | J22 | 5189 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCS01C0500**** |
| Trennstellenkodierung Maschinenseitig | J6 | VKT01B4020$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
