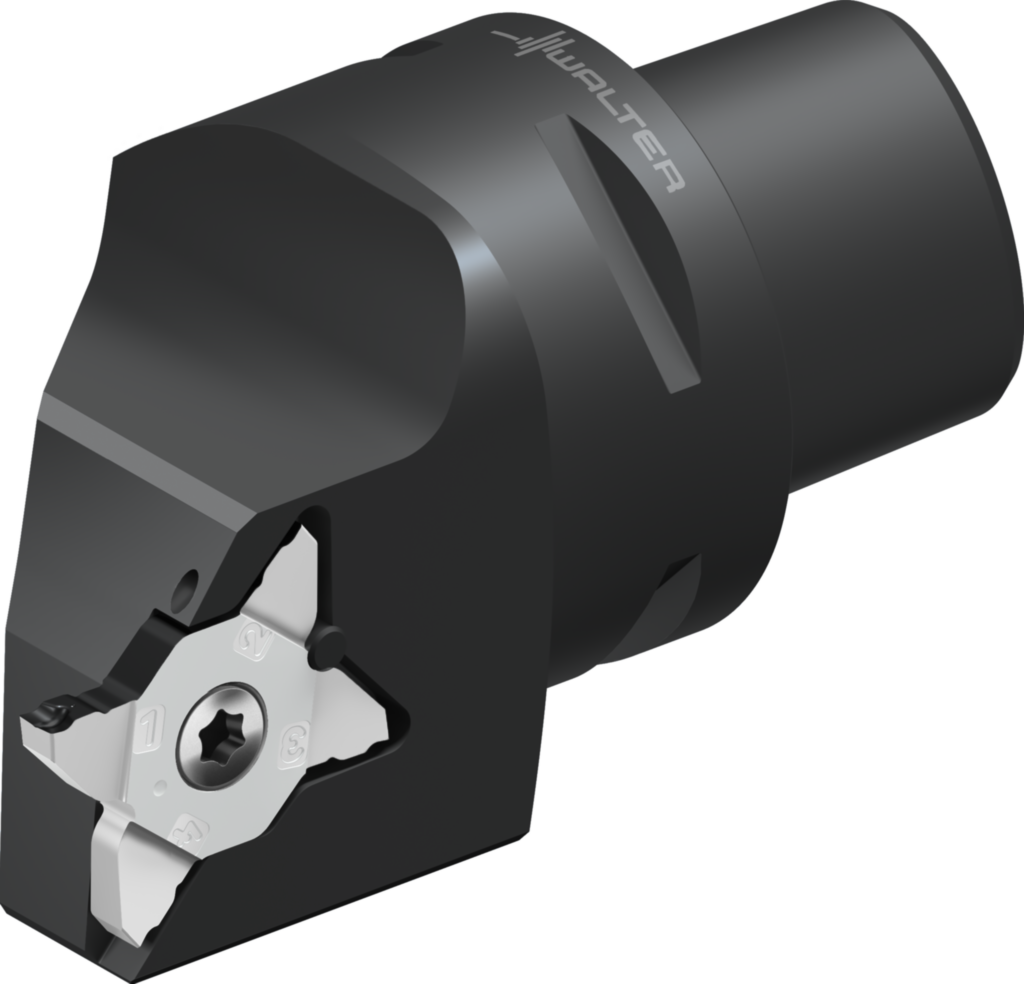

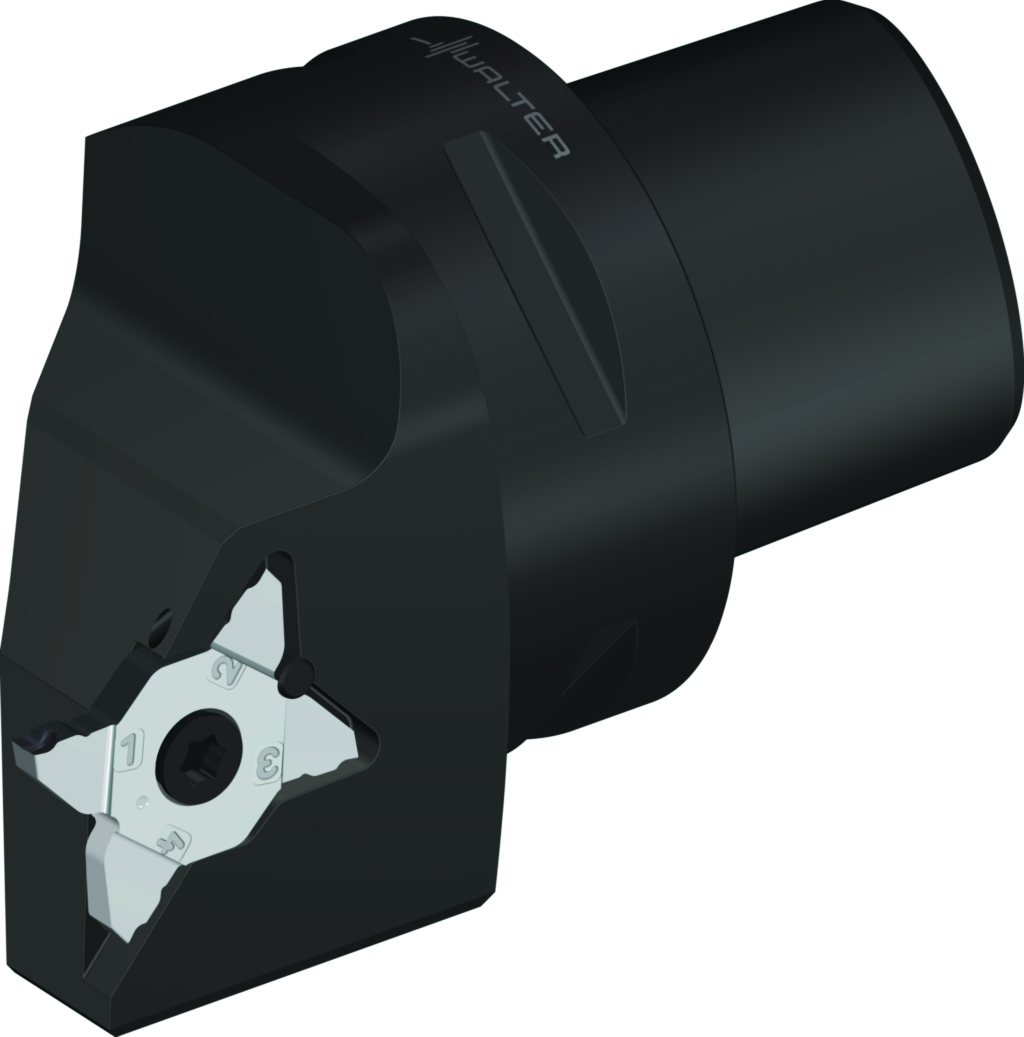

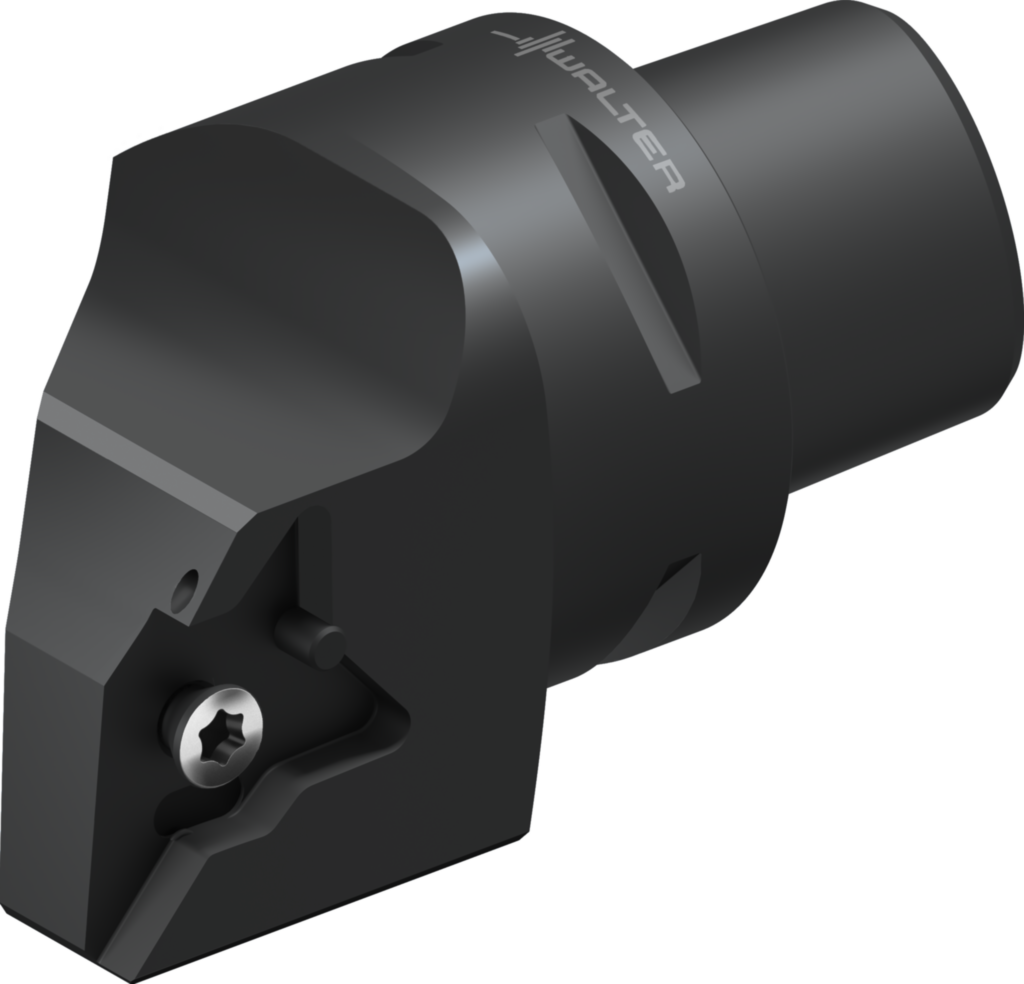

Stechhalter – Radialstechen G3011-C3R-MX22-2-P
Walter
433,00 €
Produktnummer:
WA-7619433
Verfügbar - Mindestbestellmenge: 1 PCE
Walter CaptoTM
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D65PK |
Produktinformationen "Stechhalter – Radialstechen G3011-C3R-MX22-2-P"

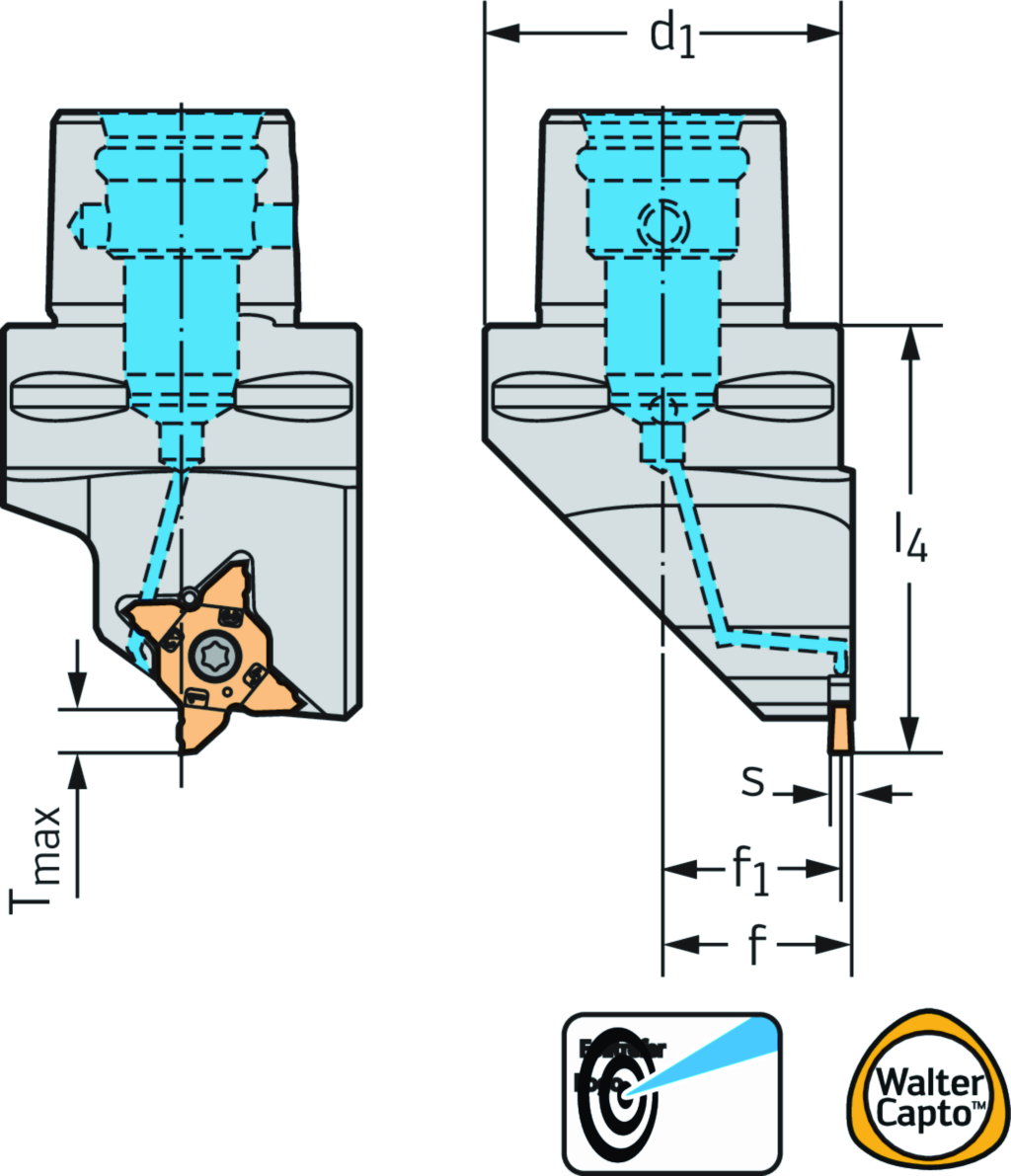

Stechhalter – Radialstechen G3011-C...-P • Walter CaptoTM • Schraubenklemmung • metrisch • Walter CaptoTM ISO 26623 • rechts • MX22 • s=1mm • Tmax=6mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G3011-C3R-MX22-2-P |
| Mögliche Wendeschneidplatten | Type | MX22-2E .. |
| Maximale Schnitttiefe | Tmax | 6 mm |
| Verbindungsgrößen-Code | d1 | C3 |
| Funktionale Breite | f1 | 20 mm |
| Maximale Auskraglänge | l4 | 45 mm |
| Schneidplattenbreite | s | 0.5 - 3.3 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPEI - External parting and grooving tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0320$$$$ |
| Schnitttiefe max. | CDX | 6 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 3 |
| Kühlmitteldruck | CP | 150 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Schneidkantenlänge | CW | 0,5 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$MX2220003**EX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 45 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 45 |
| Kraglänge | LPR | 64 |
| Bezeichnung Schneidplatte | MIID | MX22-2 |
| Anzahl Nutzungsmöglichkeiten | NOI | 2000 |
| Nachschleifrestmenge | OAL | 64 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 90 |
| Bildkennung | TSYC | G3011-CAPTO-R-MX-P |
| Funktionsbreite | WF | 20 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 20 |
| Masse (Gewicht) | WT | 0,286 |
| Abstand XY-Ebene werkstückseitig | XYWD | -45 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-90-12 - Werkzeugköpfe, Einstechen außen | ||
| Schneidkantenlänge | A1 | 0,5 mm |
| Funktionsbreite | A2 | 20 mm |
| Funktionslänge | A3 | 45 mm |
| Funktionshöhe | A4 | 0 mm |
| Schnitttiefe max. | A8 | 6 mm |
| Kraglänge | B3 | 64 mm |
| Nachschleifrestmenge | B5 | 64 mm |
| Bildkennung | BLD | 12 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Masse (Gewicht) | D7 | 0,286 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | E |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Kühlschmierstoff-Eintritt | H21 | 3 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | G3011-C3R-MX22-2-P |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$MX2220003**EX** |
| Bezeichnung Schneidplatte | J42 | MX22-2 |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0320$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
