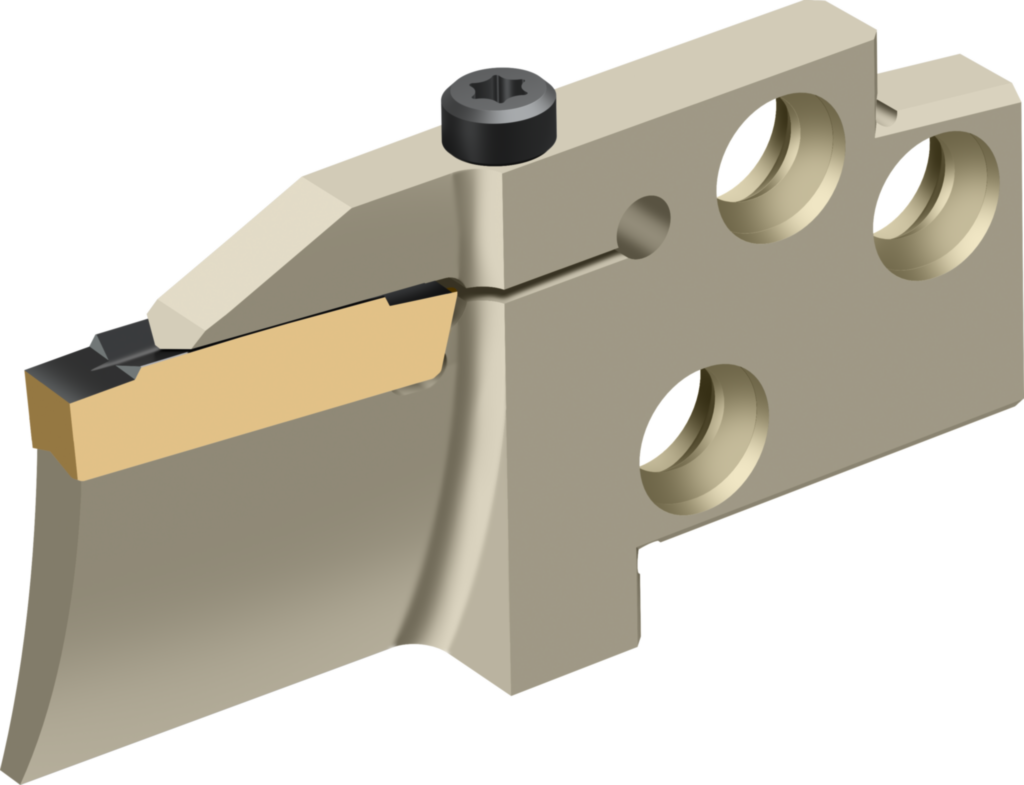

Stechmodul – Axial / Contra MSS-E25L25-GX24-4C70100
Walter
145,00 €
Produktnummer:
WA-5113720
Verfügbar - Mindestbestellmenge: 1 PCE
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| ED300 |
Produktinformationen "Stechmodul – Axial / Contra MSS-E25L25-GX24-4C70100"
Stechmodul – Axial / Contra MSS...E...C • metrisch • links • GX24

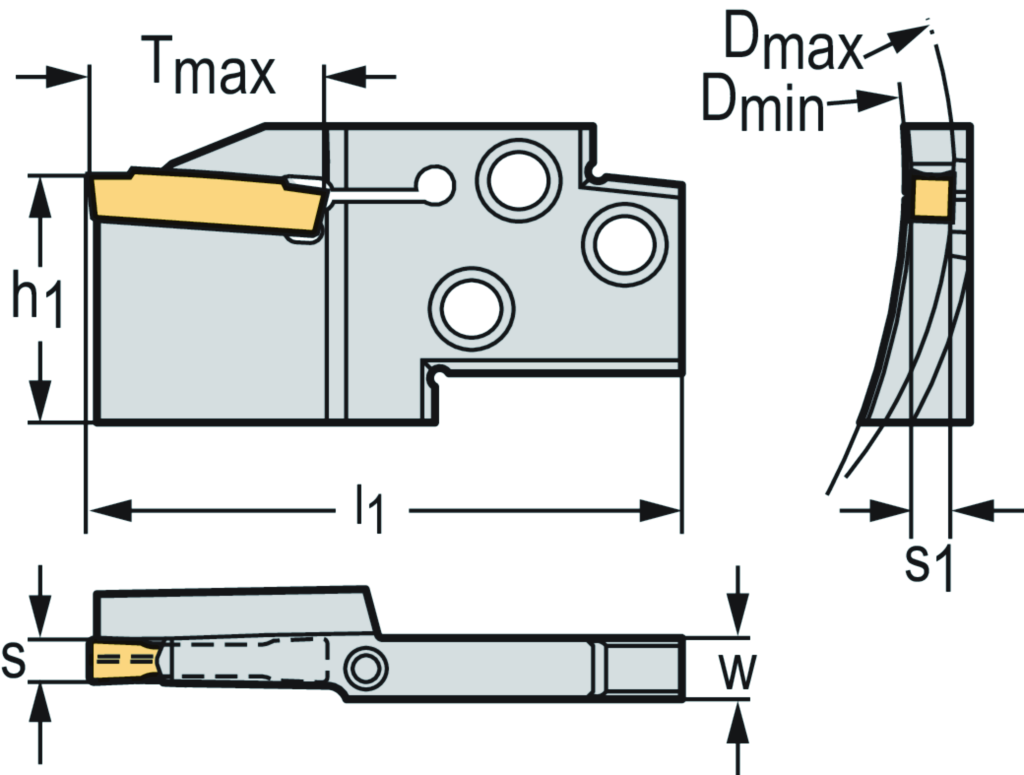

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MSS-E25L25-GX24-4C70100 |
| Mögliche Wendeschneidplatten | Type | GX24-4E6 .. |
| Maximaler Abstechdurchmesser | Dmax | 100 mm |
| Minimaler Schnittdurchmesser | Dmin | 70 mm |
| Modulgröße | Modulgröße | E25 |
| Maximale Schnitttiefe | Tmax | 25 mm |
| Aufnahmegröße | W | 6,2 mm |
| Spitzenhöhe | h1 | 20 mm |
| Gesamtlänge | l1 | 60 mm |
| Schneidplattenbreite | s | 6 |
| Körperbreite | s1 | 4,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,065 kg |
| Nach DIN4000-175-4 - Einstechkassette, prismatische Bauform | ||
| Stechbreite, Nennmaß | A18 | 6 mm |
| Funktionslänge | A3 | 60 mm |
| Funktionshöhe | A4 | 20 mm |
| Schnitttiefe max. | A8 | 25 mm |
| Nachschleifrestmenge | B5 | 60 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | PMA |
| Aufnahmeform, maschinenseitig | C12 | 3 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | L025 |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | $$$$ |
| Schaftbreite | C8 | 6,2 mm |
| Masse (Gewicht) | D7 | 0,065 kg |
| Einstellwinkel | E1 | 90 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Axialschneidplattenunterstützung, Ausrichtung | F4 | 2 |
| Befestigungsart Schneidplatte | F5 | C |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MSS-E25L25-GX24-4C70100 |
| Produktbezeichnung | J22 | 8111 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX244000***FX** |
| Trennstellenkodierung Maschinenseitig | J6 | PMAL0250385 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDA |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
