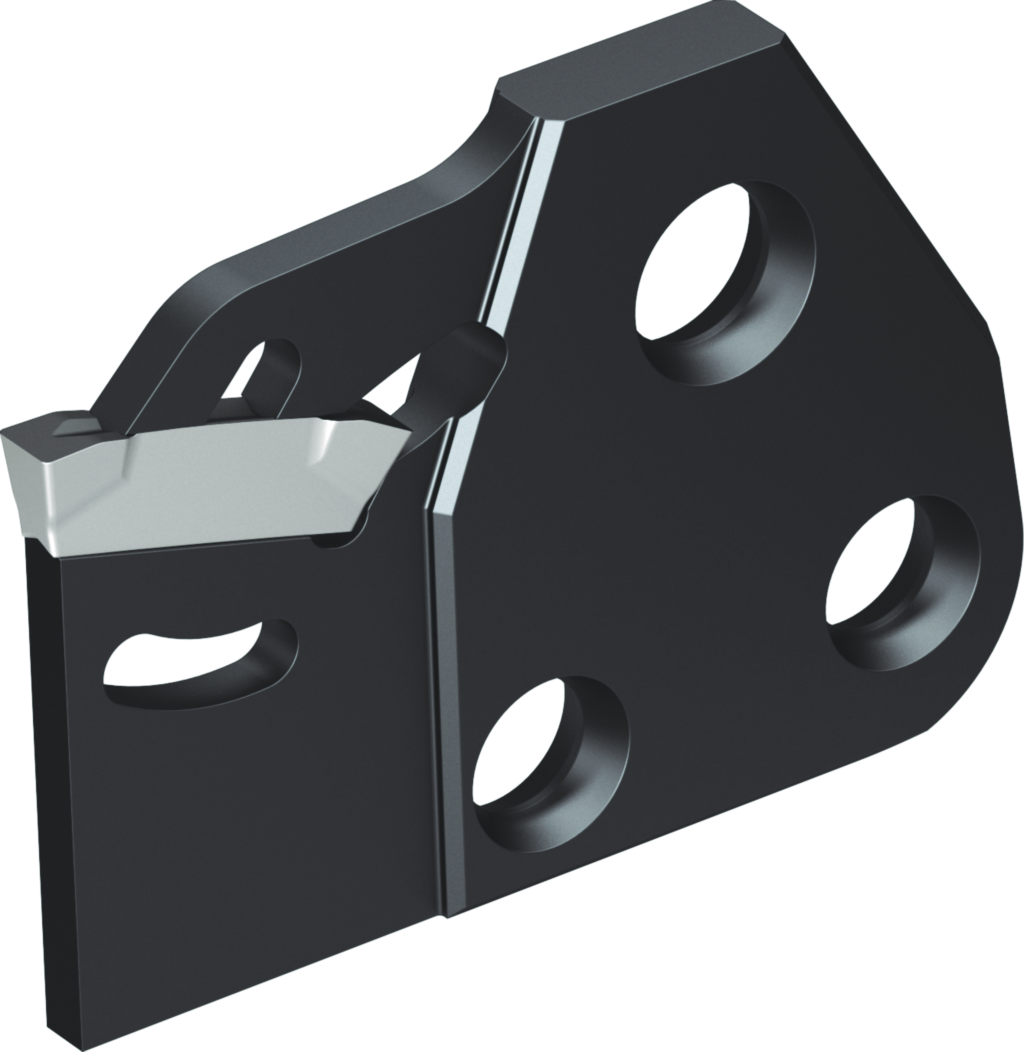

Stechmodul – Radialstechen G1332.IMR-GAD3N-GX24
Walter
107,00 €
Produktnummer:
WA-6102125
Verfügbar - Mindestbestellmenge: 1 PCE
Austauschmodul
Selbstklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| ED300 |

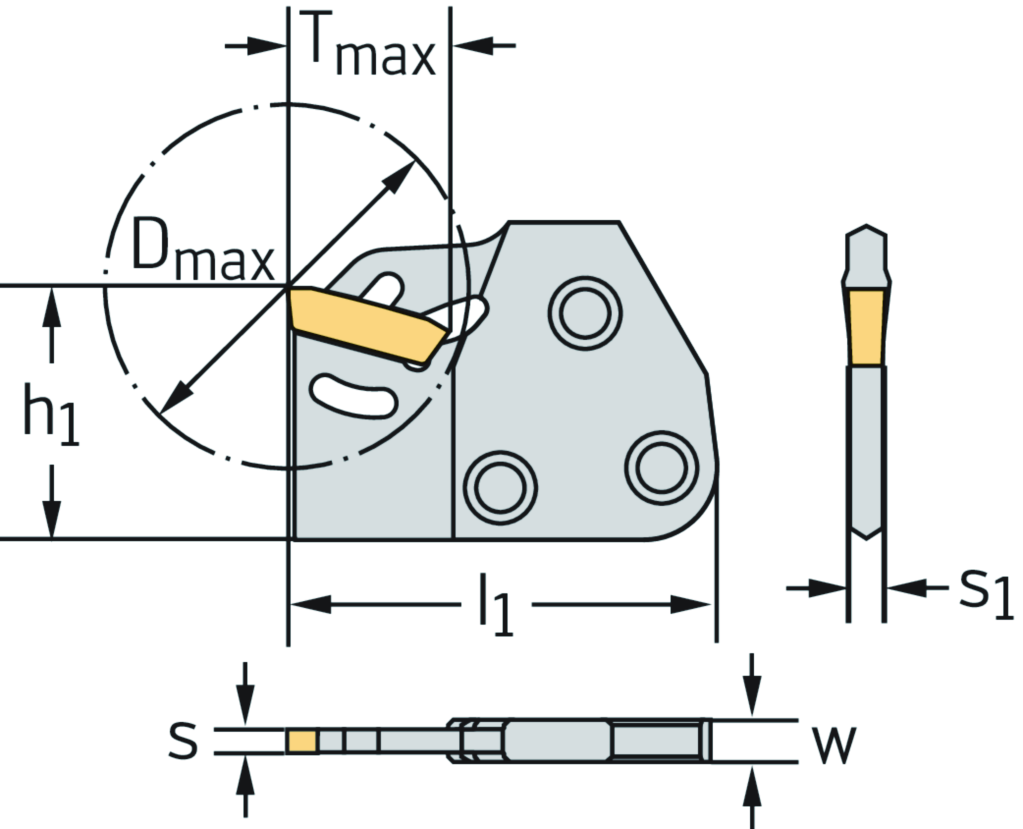

Produktinformationen "Stechmodul – Radialstechen G1332.IMR-GAD3N-GX24"
Stechmodul – Radialstechen G1332 • metrisch • GX24
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G1332.IMR-GAD3N-GX24 |
| Mögliche Wendeschneidplatten | Type | GX24-2E3 ..; GX24-2F3 .. |
| Maximaler Stechdurchmesser | Dmax | 32 mm |
| Maximale Schnitttiefe | Tmax | 15 mm |
| Schaftbreite | W | 4 mm |
| Spitzenhöhe | h1 | 24 mm |
| Gesamtlänge | l1 | 52 mm |
| Schneidplattenbreite | s | 3 |
| Körperbreite | s1 | 2,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,045 kg |
| Nach DIN4000-175-4 - Einstechkassette, prismatische Bauform | ||
| Stechbreite, Nennmaß | A18 | 3 mm |
| Funktionshöhe | A4 | 24 mm |
| Schnitttiefe max. | A8 | 15 mm |
| Nachschleifrestmenge | B5 | 51,5 mm |
| Bildkennung | BLD | 4 |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | $$$$ |
| Schaftbreite | C8 | 4 mm |
| Masse (Gewicht) | D7 | 0,045 kg |
| Einstellwinkel | E1 | 90 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Befestigungsart Schneidplatte | F5 | C |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G1332.IMR-GAD3N-GX24 |
| Produktbezeichnung | J22 | 752 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX242000***FX** |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
