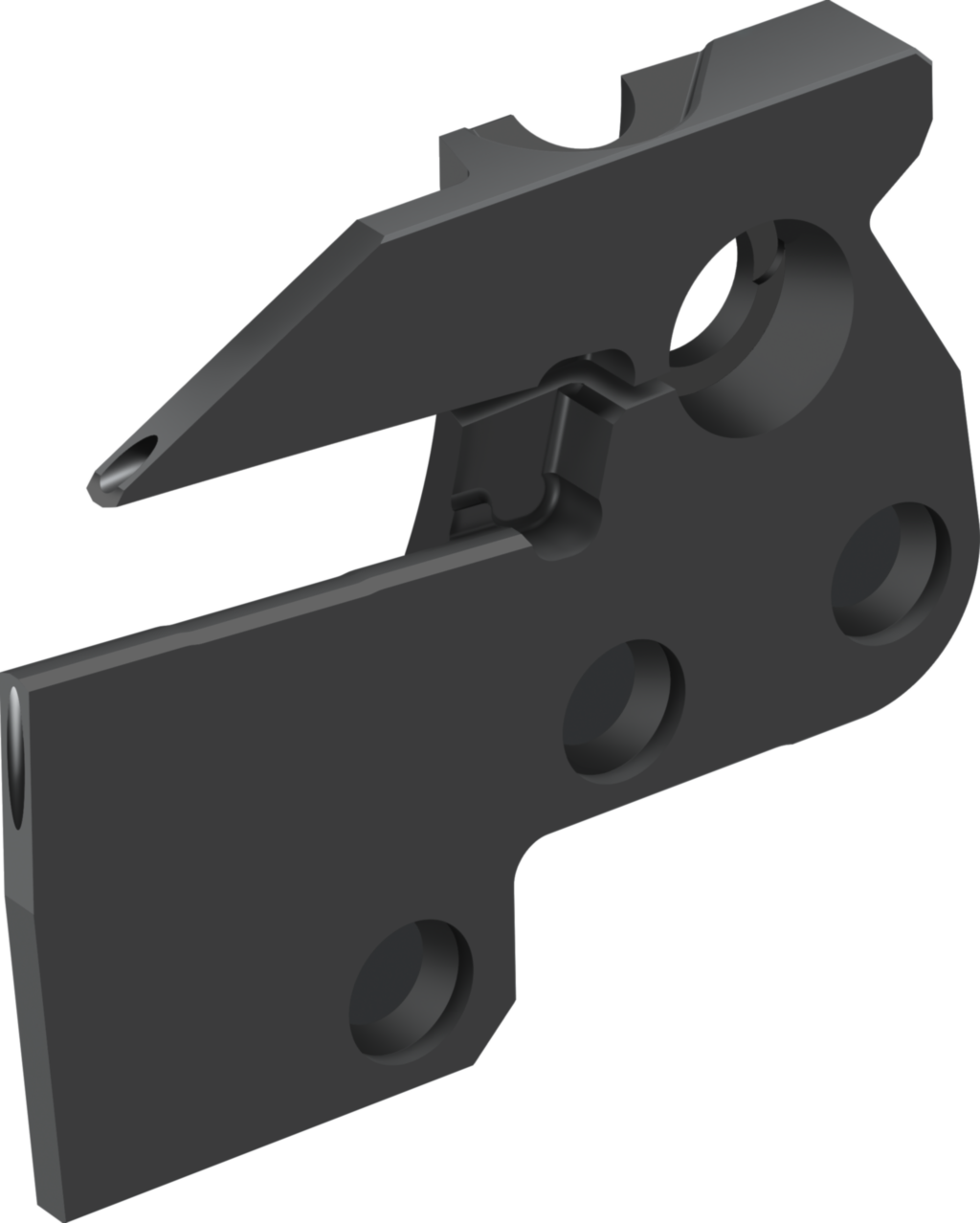

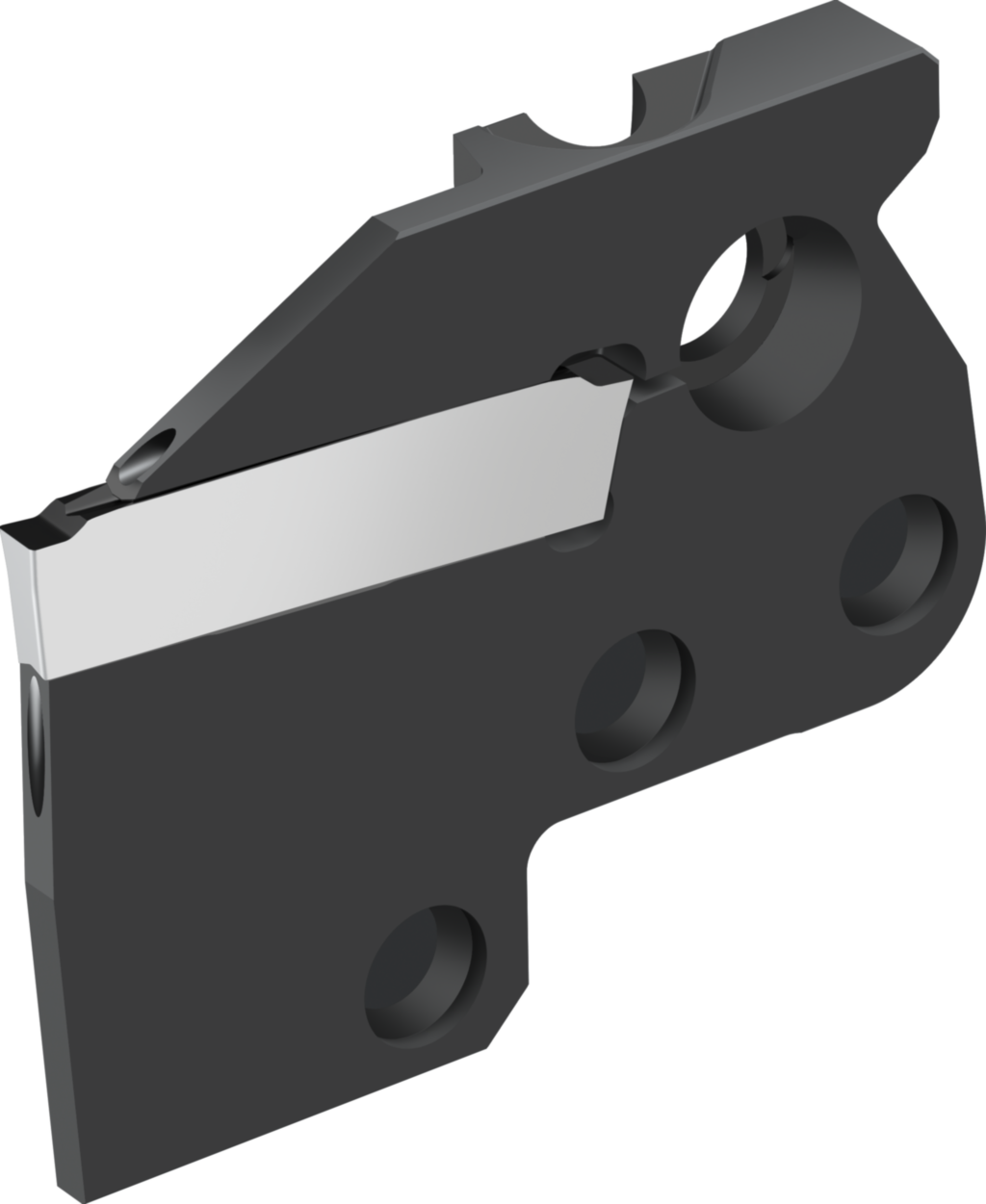

Stechmodul – Radialstechen G1634-43L-3T27GX34-P

Walter

177,00 €

Produktnummer: WA-7960225

Verfügbar - Mindestbestellmenge: 1 PCE

Austauschmodul
Schraubenklemmung

	P	M	K	N	S	H	O
ED300

Produktinformationen "Stechmodul – Radialstechen G1634-43L-3T27GX34-P"

Stechmodul – Radialstechen G1634-P • metrisch • links • GX34 • Präzisionskühlung

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	G1634-43L-3T27GX34-P
Mögliche Wendeschneidplatten	Type	GX34-2E3 ..
Maximaler Stechdurchmesser	D_max	52 mm
Modulgröße	Modulgröße	E33
Maximale Schnitttiefe	T_max	27 mm
Schaftbreite	W	7,2 mm
Spitzenhöhe	h₁	24 mm
Gesamtlänge	l₁	55 mm
Schneidplattenbreite	s	3
Körperbreite	s₁	2,4 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTGTI - Cartridge for turning - indexable
Masse (Gewicht)	WT	0,04 kg
Nach DIN4000-175-4 - Einstechkassette, prismatische Bauform
Stechbreite, Nennmaß	A18	3 mm
Funktionslänge	A3	54,5 mm
Funktionshöhe	A4	24 mm
Schnitttiefe max.	A8	27 mm
Nachschleifrestmenge	B5	54,5 mm
Bildkennung	BLD	4
Aufnahmetyp, maschinenseitig	C11	PMA
Aufnahmeform, maschinenseitig	C12	24
Aufnahmeausführung, maschinenseitig	C14	8
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	033R
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse	C31	$$$$
Schafthöhe	C4	33 mm
Schaftbreite	C8	7,2 mm
Masse (Gewicht)	D7	0,04 kg
Einstellwinkel	E1	90 °
Orthogonalspanwinkel	E4	0 °
Neigungswinkel	E5	0 °
Schneidrichtung	F1	L
Befestigungsart Schneidplatte	F5	C
Werkzeugausführung	H4	S
Normnummer	J1	-
Identifizierende Bestellnummer	J21	G1634-43L-3T27GX34-P
Produktbezeichnung	J22	7631
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	WR$$GX342000*FX
Trennstellenkodierung Maschinenseitig	J6	PMA24C033R$$00
Datenträger	J7	0
Bearbeitungsverfahren	J8	DEA
Normnummer Sachmerkmal	NSM	DIN4000-175
