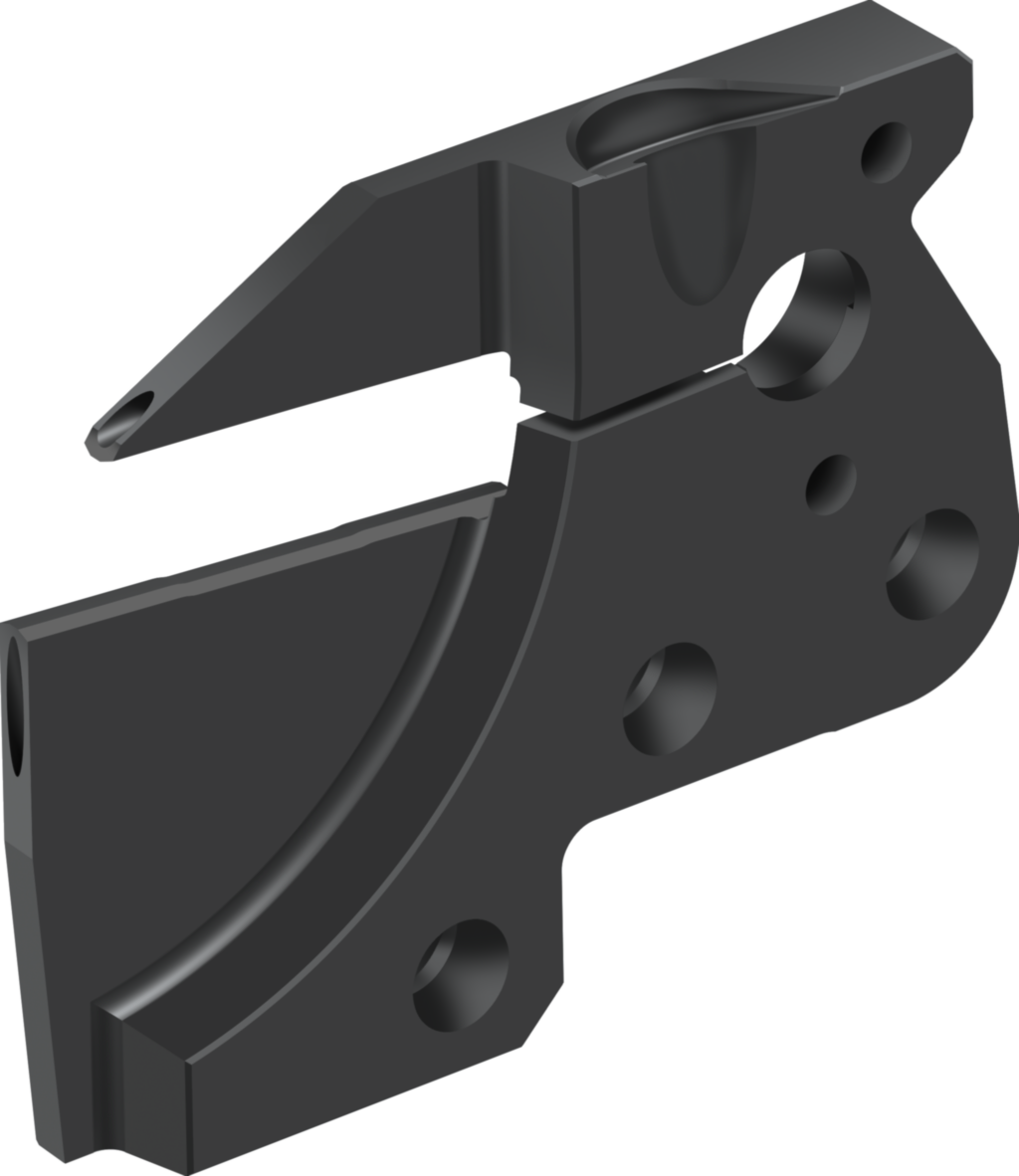

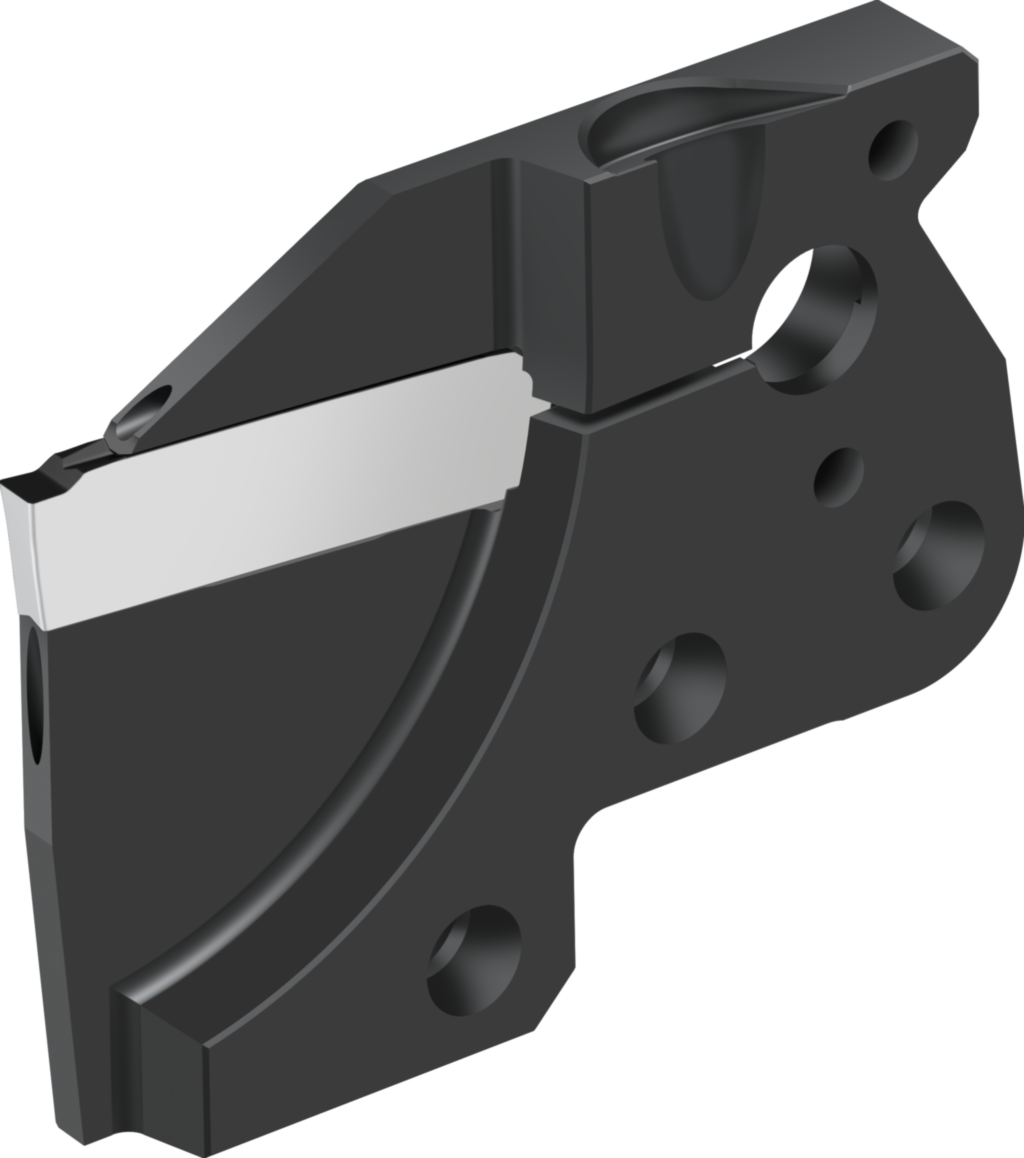

Stechmodul – Radialstechen G1634-43R-3T27GX34-P
Walter
177,00 €
Produktnummer:
WA-7960228
Verfügbar - Mindestbestellmenge: 1 PCE
Austauschmodul
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| ED300 |
Produktinformationen "Stechmodul – Radialstechen G1634-43R-3T27GX34-P"
Stechmodul – Radialstechen G1634-P • metrisch • rechts • GX34 • Präzisionskühlung

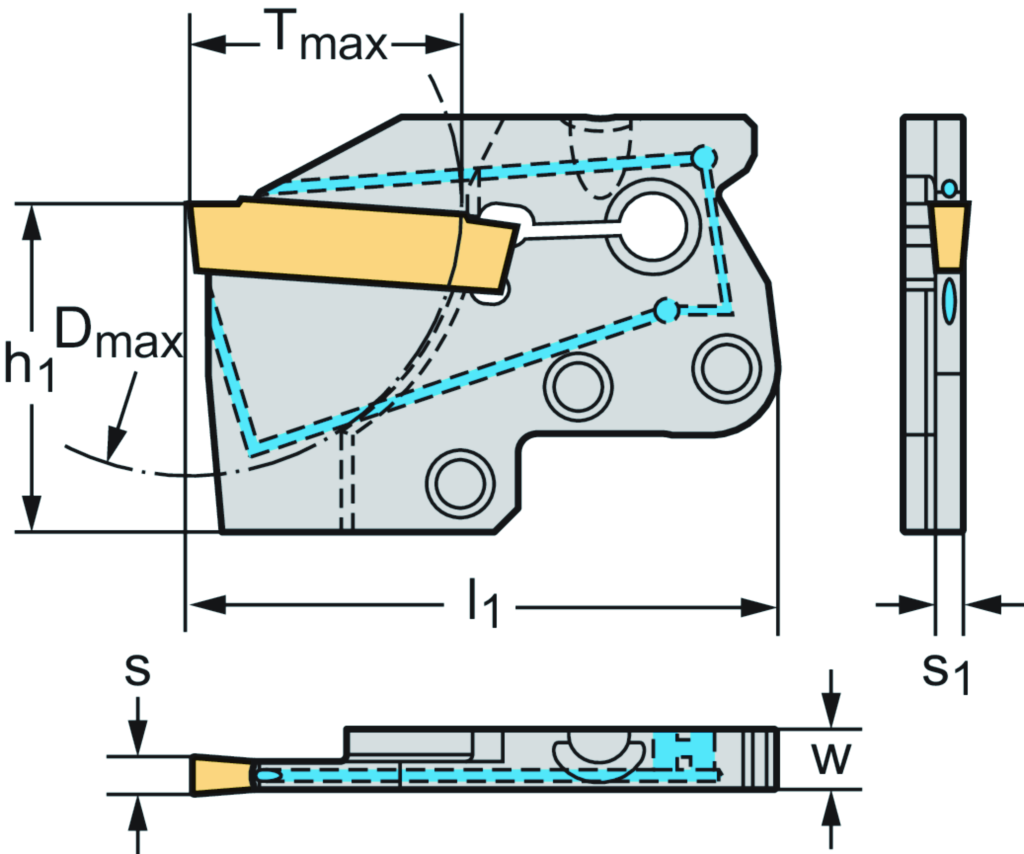

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G1634-43R-3T27GX34-P |
| Mögliche Wendeschneidplatten | Type | GX34-2E3 .. |
| Maximaler Stechdurchmesser | Dmax | 52 mm |
| Modulgröße | Modulgröße | E43 |
| Maximale Schnitttiefe | Tmax | 27 mm |
| Schaftbreite | W | 7,2 mm |
| Spitzenhöhe | h1 | 24 mm |
| Gesamtlänge | l1 | 55 mm |
| Schneidplattenbreite | s | 3 |
| Körperbreite | s1 | 2,4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,04 kg |
| Nach DIN4000-175-4 - Einstechkassette, prismatische Bauform | ||
| Stechbreite, Nennmaß | A18 | 3 mm |
| Funktionslänge | A3 | 54,5 mm |
| Funktionshöhe | A4 | 24 mm |
| Schnitttiefe max. | A8 | 27 mm |
| Nachschleifrestmenge | B5 | 54,5 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | PMA |
| Aufnahmeform, maschinenseitig | C12 | 24 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 043R |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | $$$$ |
| Schafthöhe | C4 | 43 mm |
| Schaftbreite | C8 | 7,2 mm |
| Masse (Gewicht) | D7 | 0,04 kg |
| Einstellwinkel | E1 | 90 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | C |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G1634-43R-3T27GX34-P |
| Produktbezeichnung | J22 | 7631 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$GX342000***FX** |
| Trennstellenkodierung Maschinenseitig | J6 | PMA24C043R$$00 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
