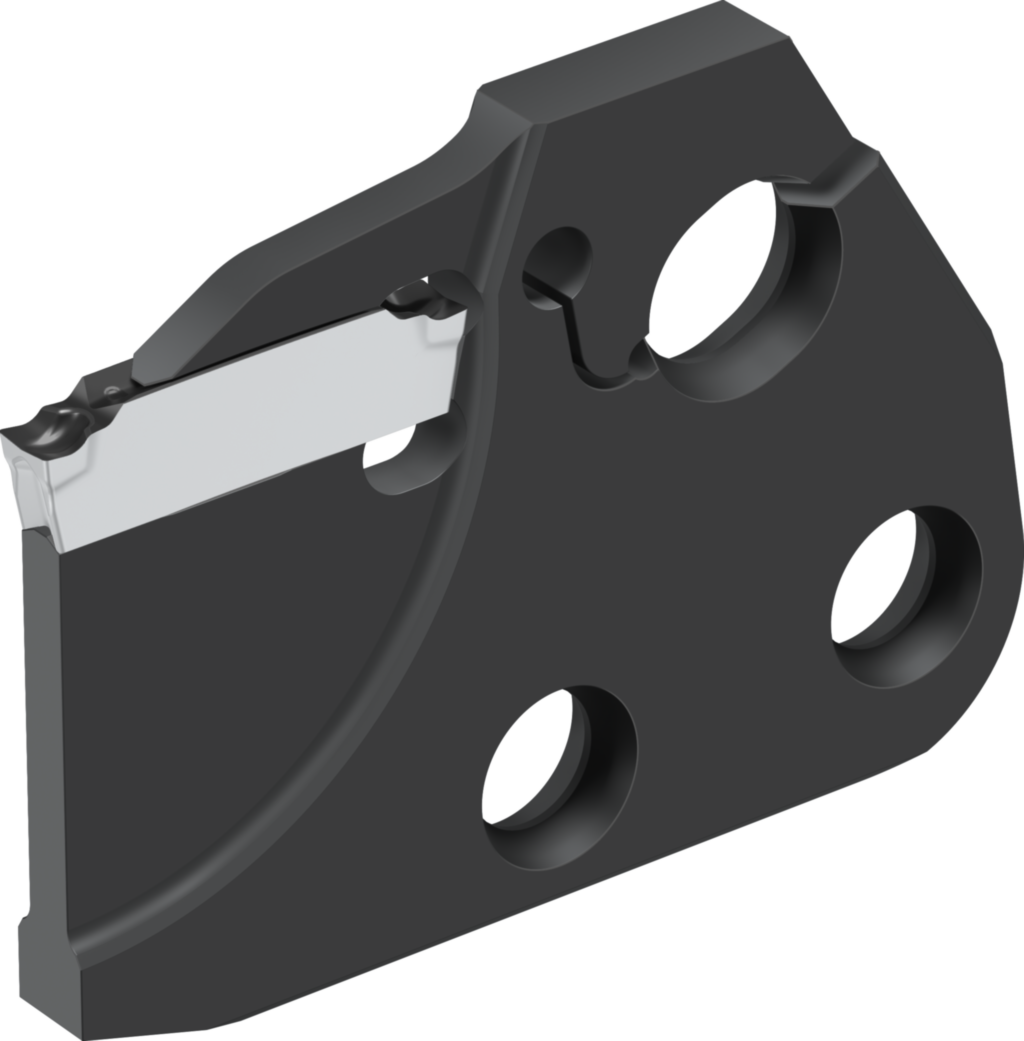

Stechmodul – Radialstechen G4635-30N-3T17DX18
Walter
107,00 €
Produktnummer:
WA-8120942
Verfügbar - Mindestbestellmenge: 1 PCE
Austauschmodul
Schraubenklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G4635 |

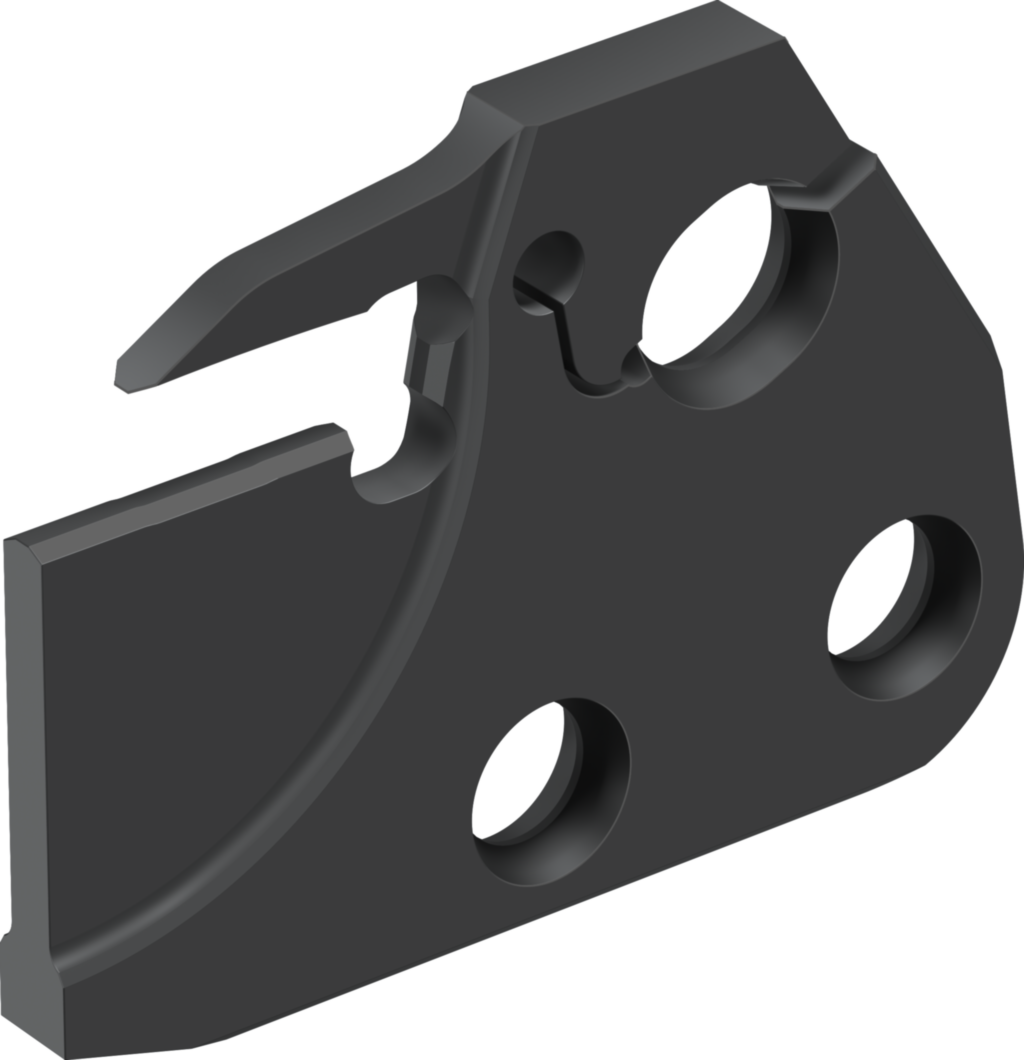

Produktinformationen "Stechmodul – Radialstechen G4635-30N-3T17DX18"
Stechmodul – Radialstechen G4635 • metrisch • Neutral • DX18

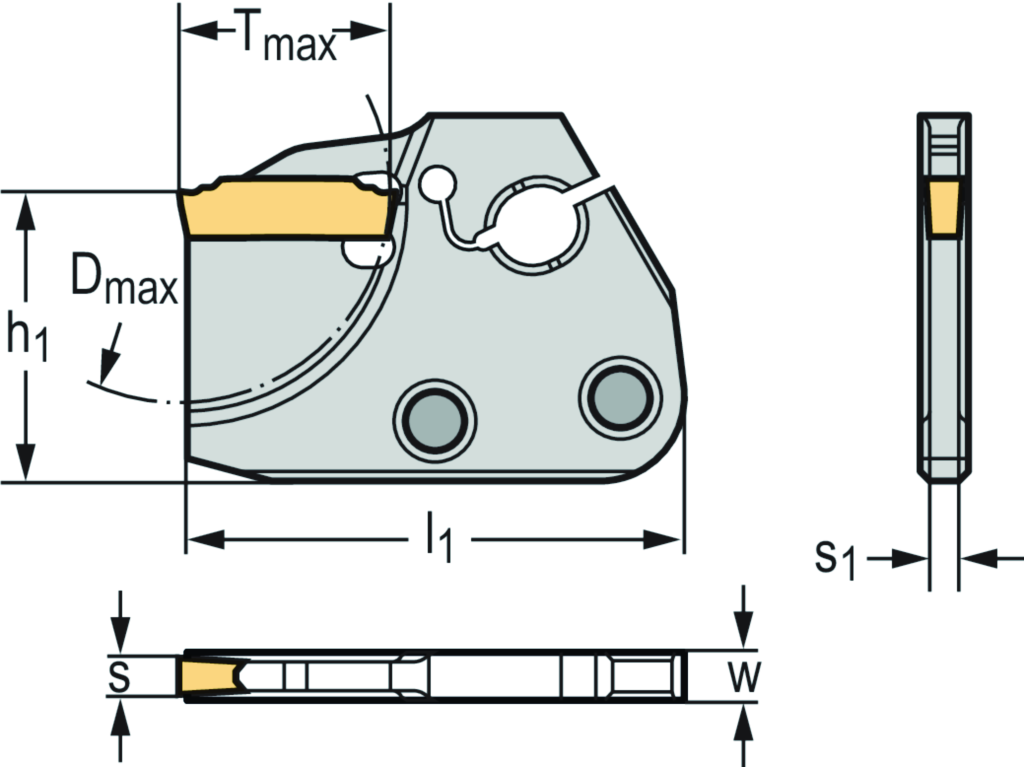

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G4635-30N-3T17DX18 |
| Mögliche Wendeschneidplatten | Type | DX18-3E3 ..; DX18-3F3 .. |
| Maximaler Stechdurchmesser | Dmax | 35 mm |
| Modulgröße | Modulgröße | E30 |
| Maximale Schnitttiefe | Tmax | 17 mm |
| Schaftbreite | W | 4 mm |
| Spitzenhöhe | h1 | 24 mm |
| Gesamtlänge | l1 | 42 mm |
| Schneidplattenbreite | s | 3 |
| Körperbreite | s1 | 2,4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,025 kg |
| Nach DIN4000-175-4 - Einstechkassette, prismatische Bauform | ||
| Stechbreite, Nennmaß | A18 | 3 mm |
| Funktionsbreite | A2 | 2,8 mm |
| Funktionslänge | A3 | 41,9 mm |
| Funktionshöhe | A4 | 24 mm |
| Schnitttiefe max. | A8 | 17 mm |
| Nachschleifrestmenge | B5 | 41,9 mm |
| Bildkennung | BLD | 4 |
| Schaftbreite | C8 | 4 mm |
| Masse (Gewicht) | D7 | 0,025 kg |
| Einstellwinkel | E1 | 0 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | N |
| Befestigungsart Schneidplatte | F5 | C |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G4635-30N-3T17DX18 |
| Produktbezeichnung | J22 | 7846 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$DX183000***FX** |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
