Synchron-Gewindeschneid-Aufnahme AB035-C4-ER11-080
Walter
883,00 €
Produktnummer:
WA-7356505
Verfügbar - Mindestbestellmenge: 1 PCE
Integrierter Minimalausgleich in axialer und radialer Richtung
ISO 26623
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB035 |
Produktinformationen "Synchron-Gewindeschneid-Aufnahme AB035-C4-ER11-080"

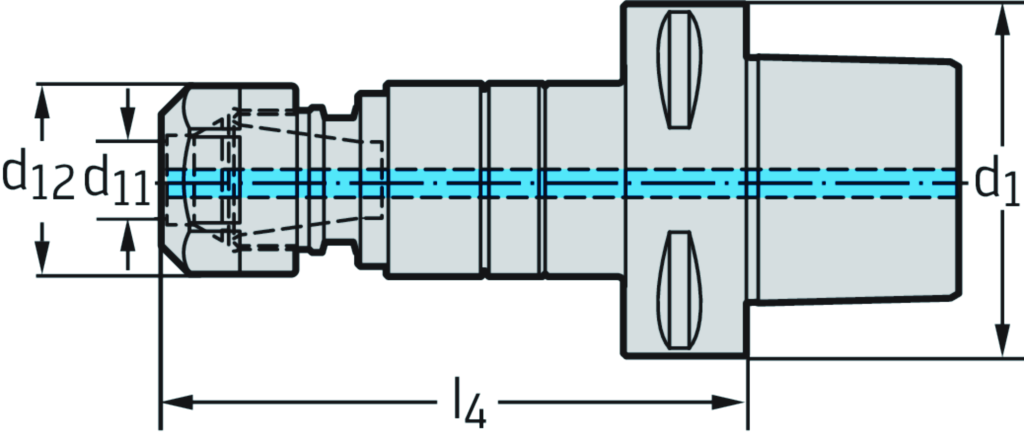

Synchron-Gewindeschneid-Aufnahme AB035-C • metrisch • d1=C4/40mm • d11=11,3mm • Größe des Gewindedurchmessers=M4-M5
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB035-C4-ER11-080 |
| Gewicht | Gewicht | 0,39 kg |
| Spannzangen | Spannzangen | ER11 |
| Körperdurchmesser | d12 | 18,7 mm |
| Verbindungsdurchmesser | d11 | M4-M5 |
| Verbindungsgrößen-Code | d1 | C4 |
| Maximale Auskraglänge | l4 | 80 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0400$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmetyp, werkstückseitig | CCTWS | SZD |
| Trennstellenkodierung werkstückseitig | CCWS | SZD02C0110**** |
| Kühlschmierstoff-Eintritt | CNSC | 3 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Aufnahmegröße werkstückseitig | CZCWS | 110 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 76,2 |
| Kraglänge | LPR | 80 |
| Schaftlänge | LS | 24 |
| Nachschleifrestmenge | OAL | 104 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 8000 |
| Bildkennung | TSYC | AB035-C |
| Masse (Gewicht) | WT | 0,39 |
| Abstand XY-Ebene werkstückseitig | XYWD | -76,2 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-607011 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - Spannzangenaufnahme SANDVIK Coromant | ||
| Außendurchmesser 2 | A2 | 23,5 mm |
| Körperdurchmesser Spannmutter | A5 | 18,7 mm |
| Kraglänge | B3 | 80 mm |
| Nachschleifrestmenge | B4 | 104 mm |
| Höhe Stell-/ Spannmutter | B6 | 11,3 mm |
| Funktionslänge | B71 | 76,2 mm |
| Bildkennung | BLD | 607011 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 40 mm |
| Schaftlänge | C4 | 24 mm |
| Aufnahmetyp, werkstückseitig | C51 | SZD |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 110 |
| Drehzahl, max. | D6 | 8000 1/min |
| Masse (Gewicht) | D7 | 0,39 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 3 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | AB035-C4-ER11-080 |
| Produktbezeichnung | J22 | 6621 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SZD02C0110**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0400$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
