Synchron-Gewindeschneid-Aufnahme AB035-H100-ER25-134
Walter
1.307,00 €
Produktnummer:
WA-7209442
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB035 |
Produktinformationen "Synchron-Gewindeschneid-Aufnahme AB035-H100-ER25-134"

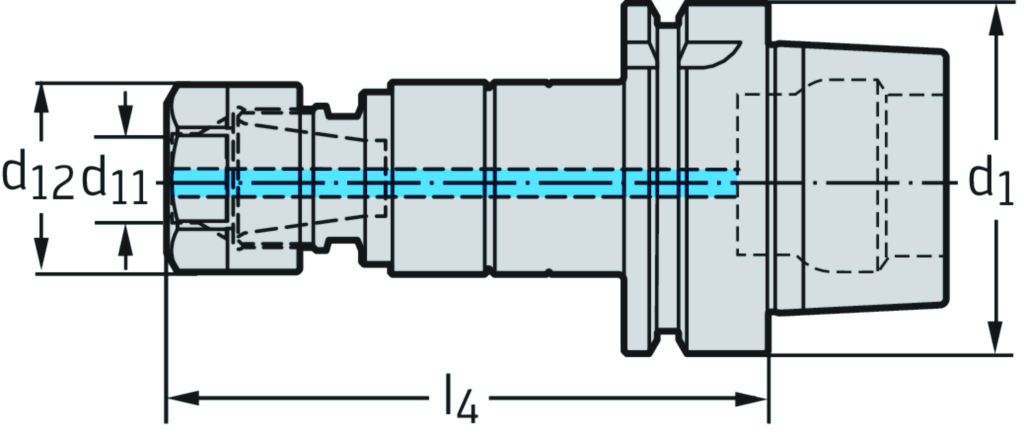

Synchron-Gewindeschneid-Aufnahme AB035-H • metrisch • d1=100mm • d11=25,8mm • Größe des Gewindedurchmessers=M8-M20
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB035-H100-ER25-134 |
| Gewicht | Gewicht | 2,94 kg |
| Spannzangen | Spannzangen | ER25 |
| Körperdurchmesser | d12 | 42 mm |
| Verbindungsdurchmesser | d11 | M8-M20 |
| Verbindungsgrößen-Code | d1 | HSK-A100 |
| Maximale Auskraglänge | l4 | 134 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | HSK01C1000$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | HSK |
| Aufnahmetyp, werkstückseitig | CCTWS | SZD |
| Trennstellenkodierung werkstückseitig | CCWS | SZD02C0250**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1000 |
| Aufnahmegröße werkstückseitig | CZCWS | 250 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 120,5 |
| Kraglänge | LPR | 134 |
| Schaftlänge | LS | 50 |
| Nachschleifrestmenge | OAL | 183,9 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 8000 |
| Bildkennung | TSYC | AB035-H |
| Masse (Gewicht) | WT | 2,941 |
| Abstand XY-Ebene werkstückseitig | XYWD | -120,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-504011 - Werkzeughalter und Zwischenmodule Hohlschaft-Kegel - Spannzangenaufnahme SANDVIK Coromant | ||
| Außendurchmesser 2 | A2 | 44 mm |
| Bunddurchmesser | A4 | 100 mm |
| Körperdurchmesser Spannmutter | A5 | 42 mm |
| Länge 2 | B2 | 105 mm |
| Kraglänge | B3 | 134 mm |
| Nachschleifrestmenge | B4 | 183,9 mm |
| Höhe Stell-/ Spannmutter | B6 | 25 mm |
| Funktionslänge | B71 | 120,5 mm |
| Bildkennung | BLD | 504011 |
| Aufnahmetyp, maschinenseitig | C11 | HSK |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 100 mm |
| Schaftlänge | C4 | 50 mm |
| Aufnahmetyp, werkstückseitig | C51 | SZD |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 250 |
| Drehzahl, max. | D6 | 8000 1/min |
| Masse (Gewicht) | D7 | 2,941 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO12164-1 |
| Formbuchstabe Normnummer | J11 | A |
| Identifizierende Bestellnummer | J21 | AB035-H100-ER25-134 |
| Produktbezeichnung | J22 | 6442 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SZD02C0250**** |
| Trennstellenkodierung Maschinenseitig | J6 | HSK01C1000$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
