Synchron-Gewindeschneid-Aufnahme AB035-N50-ER25-125
Walter
1.350,00 €
Produktnummer:
WA-5030211
Verfügbar - Mindestbestellmenge: 1 PCE
Integrierter Minimalausgleich in axialer und radialer Richtung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB035 |
Produktinformationen "Synchron-Gewindeschneid-Aufnahme AB035-N50-ER25-125"
Synchron-Gewindeschneid-Aufnahme AB035-N • metrisch • d1=50mm • d11=26mm • Größe des Gewindedurchmessers=8-16

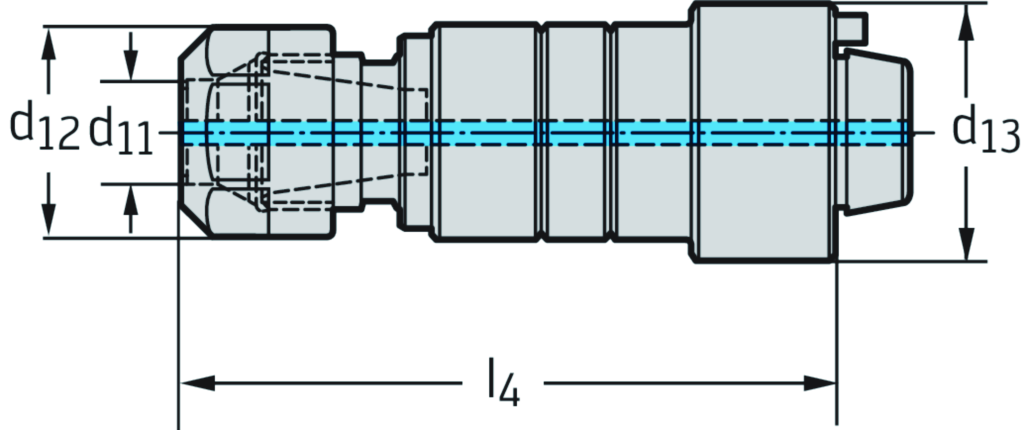

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB035-N50-ER25-125 |
| Gewicht | Gewicht | 1,18 kg |
| Spannzangen | Spannzangen | ER25 |
| Körperdurchmesser | d12 | 42 mm |
| Verbindungsdurchmesser | d11 | 8 |
| Verbindungsgrößen-Code | d1 | NCT 50 |
| Maximale Auskraglänge | l4 | 125,1 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | SZD |
| Trennstellenkodierung werkstückseitig | CCWS | SZD02C0250**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 250 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 111,6 |
| Kraglänge | LPR | 125,1 |
| Schaftlänge | LS | 12 |
| Nachschleifrestmenge | OAL | 137 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 8000 |
| Bildkennung | TSYC | AB035-N |
| Masse (Gewicht) | WT | 1,177 |
| Abstand XY-Ebene werkstückseitig | XYWD | -111,6 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622011 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Spannzangenaufnahme SANDVIK Coromant | ||
| Außendurchmesser 2 | A2 | 44 mm |
| Bunddurchmesser | A4 | 50 mm |
| Körperdurchmesser Spannmutter | A5 | 42 mm |
| Länge 2 | B2 | 102,1 mm |
| Kraglänge | B3 | 125,1 mm |
| Nachschleifrestmenge | B4 | 137 mm |
| Höhe Stell-/ Spannmutter | B6 | 25 mm |
| Funktionslänge | B71 | 111,6 mm |
| Bildkennung | BLD | 622011 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50 mm |
| Schaftlänge | C4 | 12 mm |
| Aufnahmetyp, werkstückseitig | C51 | SZD |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 250 |
| Drehzahl, max. | D6 | 8000 1/min |
| Masse (Gewicht) | D7 | 1,177 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AB035-N50-ER25-125 |
| Produktbezeichnung | J22 | 6501 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SZD02C0250**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
