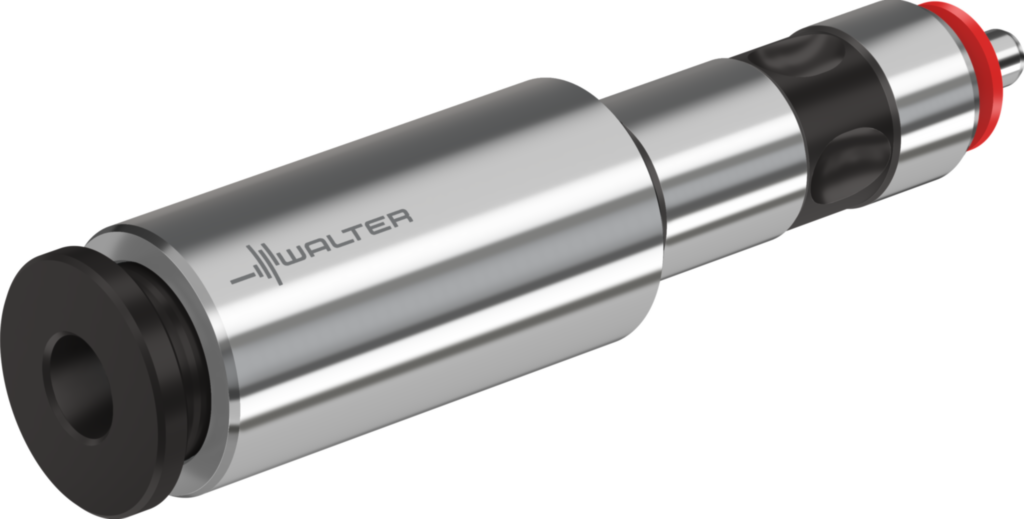

Synchron-Schnellwechsel-Einsatz AB735-ER32-R080-037
Walter
122,00 €
Produktnummer:
WA-7847924
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB735 |
Produktinformationen "Synchron-Schnellwechsel-Einsatz AB735-ER32-R080-037"
Synchron-Schnellwechsel-Einsatz AB735-ER-R • metrisch • d1=19mm • d11=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB735-ER32-R080-037 |
| Gewicht | Gewicht | 0,07 kg |
| Einsatzgröße | Einsatzgröße | 19 |
| Schlüsselweite | SW | 6,2 mm |
| Körperdurchmesser | d12 | 25 mm |
| Aufnahme-Durchmesser | d11 | 8 mm |
| Verbindungsdurchmesser | d1 | 19 mm |
| Spanndurchmessertiefe | l17 | 32 mm |
| Maximale Auskraglänge | l4 | 37 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 25 |
| Aufnahmeform, maschinenseitig | CCFMS | 9 |
| Aufnahmeform, werkstückseitig | CCFWS | 21 |
| Trennstellenkodierung Maschinenseitig | CCMS | SWB09C0190$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SWB |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL21R3149**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | F |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 190 |
| Aufnahmegröße werkstückseitig | CZCWS | 80 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 37 |
| Kraglänge | LPR | 37 |
| Nachschleifrestmenge | OAL | 76,2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 8000 |
| Bildkennung | TSYC | AB735-ER32-R |
| Masse (Gewicht) | WT | 0,07 |
| Abstand XY-Ebene werkstückseitig | XYWD | -37 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-94-1 - Zylindrische Aufnahme und Mitnehmer für z.B. zylindrische Schäfte | ||
| Körperdurchmesser | A1 | 25 mm |
| Kraglänge | B3 | 37 mm |
| Nachschleifrestmenge | B5 | 76,2 mm |
| Funktionslänge | B71 | 37 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | SWB |
| Aufnahmeform, maschinenseitig | C12 | 9 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 190 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 19 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 21 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 80 |
| Masse (Gewicht) | D7 | 0,07 kg |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AB735-ER32-R080-037 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL21F8000**** |
| Trennstellenkodierung Maschinenseitig | J6 | SWB09C0190$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-94 |
