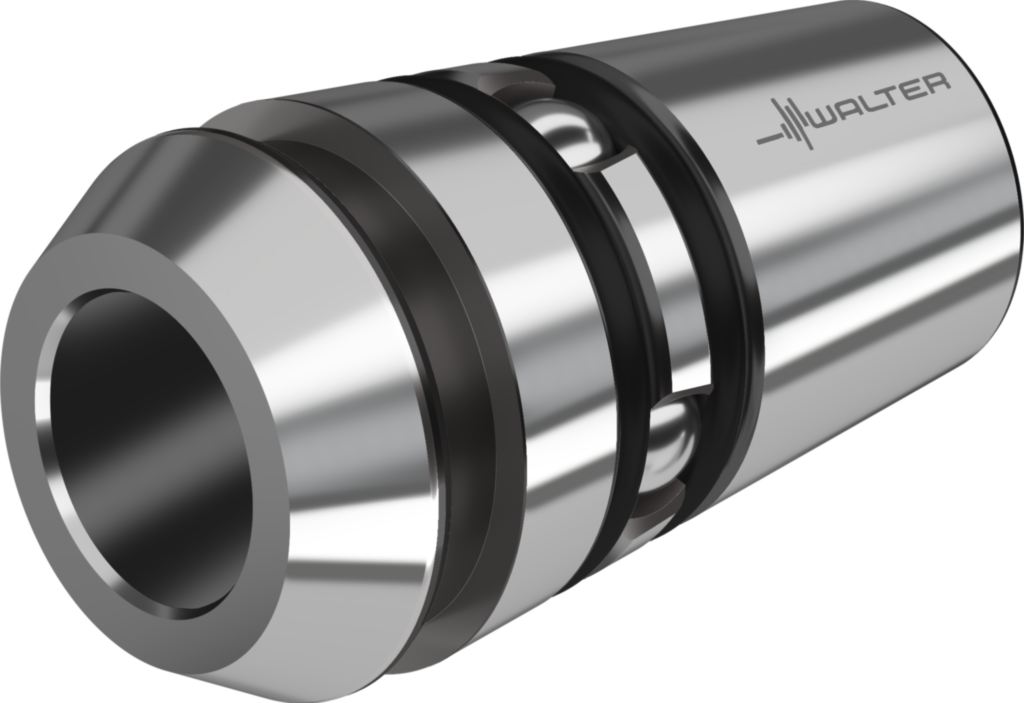

Synchron-Schnellwechsel-Einsatz-ER AB735-ER16
Walter
96,60 €
Produktnummer:
WA-7847929
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB735 |
Produktinformationen "Synchron-Schnellwechsel-Einsatz-ER AB735-ER16"

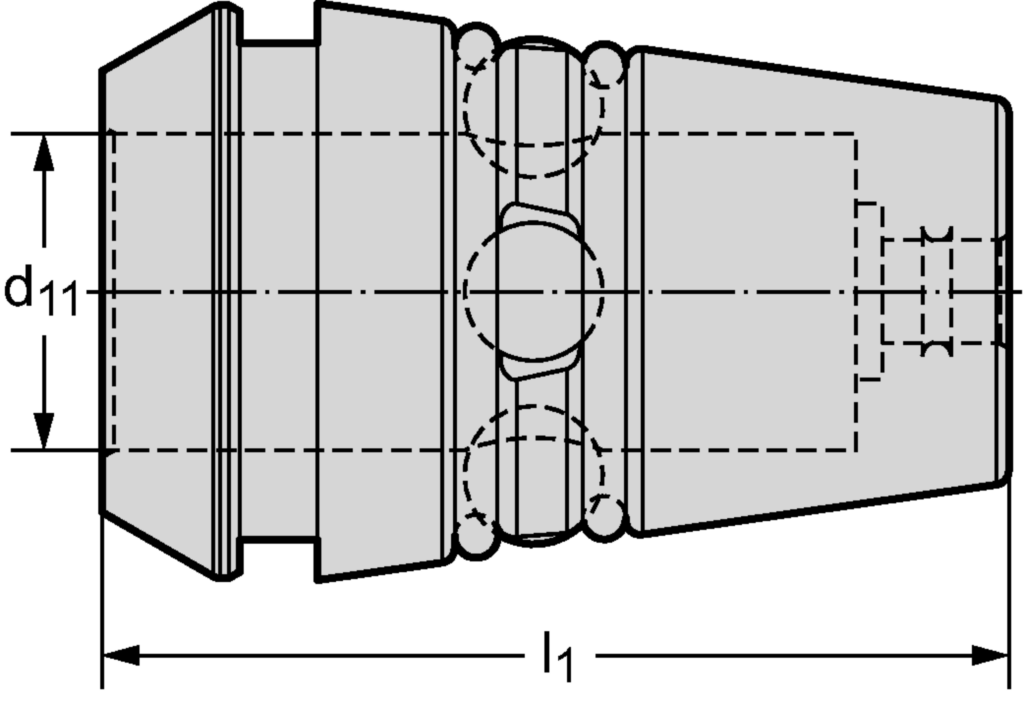

Synchron-Schnellwechsel-Einsatz-ER AB735-ER • metrisch • d1=ER16/17mm • d11=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB735-ER16 |
| Gewicht | Gewicht | 0,03 kg |
| Spannzangen | Spannzangen | ER16 |
| Verbindungsdurchmesser | d11 | 8 mm |
| Gesamtlänge | l1 | 26 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Aufnahmeform, maschinenseitig | CCFMS | 2 |
| Aufnahmeform, werkstückseitig | CCFWS | 9 |
| Trennstellenkodierung Maschinenseitig | CCMS | SZD02C0160$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SZD |
| Aufnahmetyp, werkstückseitig | CCTWS | SWB |
| Trennstellenkodierung werkstückseitig | CCWS | SWB09C0080**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Aufnahmegröße werkstückseitig | CZCWS | 80 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 0 |
| Kraglänge | LPR | 0 |
| Nachschleifrestmenge | OAL | 26 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | AB735-ER16 |
| Masse (Gewicht) | WT | 0,032 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-93-1 - Druckspannzangen mit Doppelkegel (z.B.ER ) | ||
| Funktionsdurchmesser | A5 | 16 mm |
| Nachschleifrestmenge | B5 | 26 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | SZD |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmetyp, werkstückseitig | C51 | SWB |
| Aufnahmeform, werkstückseitig | C52 | 9 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 80 |
| Spannlänge | C8 | 17,24 mm |
| Masse (Gewicht) | D7 | 0,032 kg |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AB735-ER16 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SWB09C0080**** |
| Trennstellenkodierung Maschinenseitig | J6 | SZD02C0160$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-93 |
