VDI-Aufnahme – Schaftwerkzeuge A2120-V25-20N-055-P
Walter
507,00 €
Produktnummer:
WA-7402151
Verfügbar - Mindestbestellmenge: 1 PCE
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D60AW |
Produktinformationen "VDI-Aufnahme – Schaftwerkzeuge A2120-V25-20N-055-P"
VDI-Aufnahme – Schaftwerkzeuge A2120-V...-P • metrisch • Neutral • 20 x 20 • Präzisionskühlung

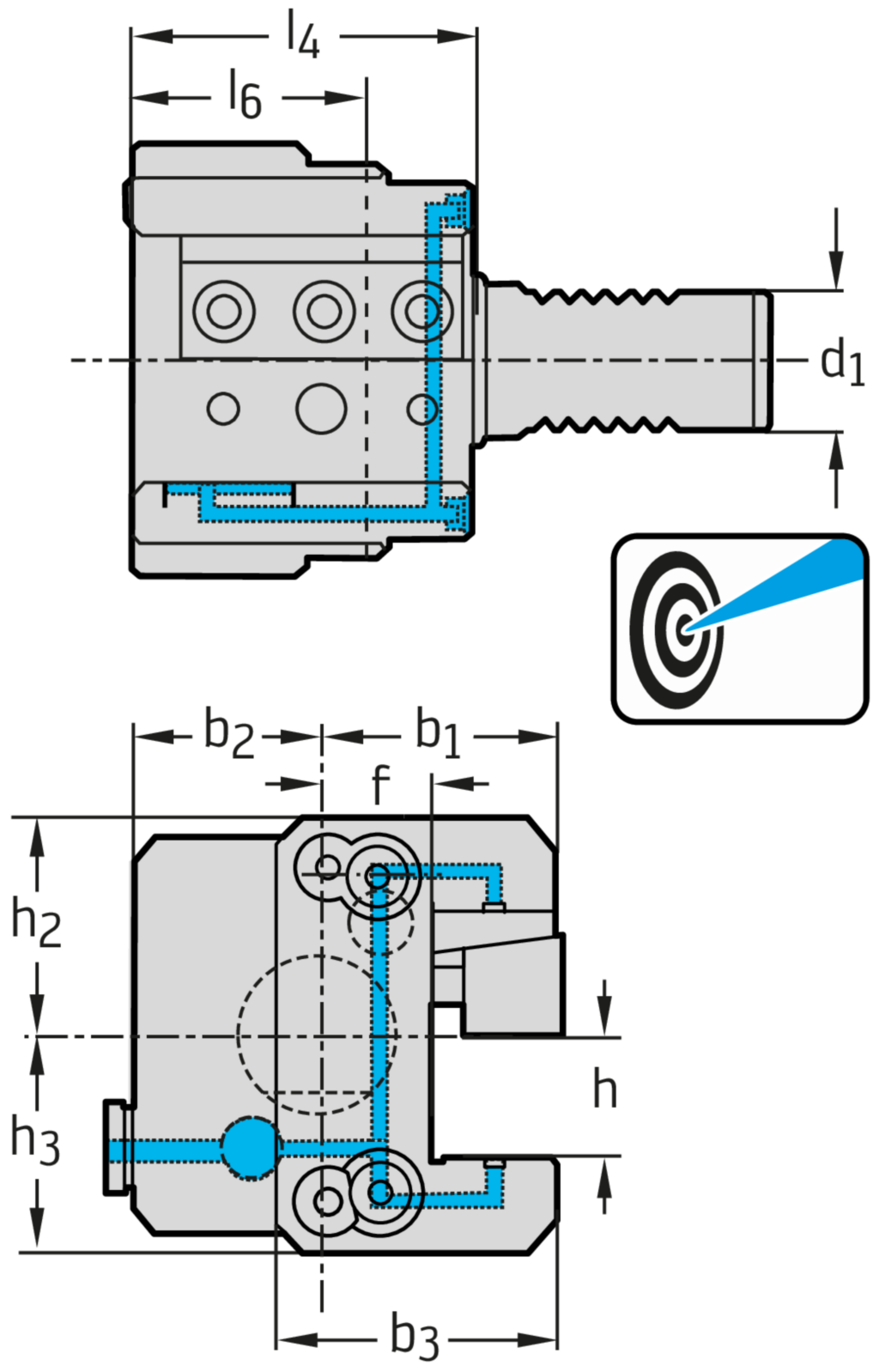

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A2120-V25-20N-055-P |
| Gewicht | Gewicht | 1,5 kg |
| Breite | b1 | 39 mm |
| Radialbreite | b2 | 30 mm |
| Funktionale Breite | b3 | 20 mm |
| Schaftdurchmesser | d1 | VDI25 |
| Funktionale Breite | f | 19 mm |
| Höhe | h | 20 mm |
| Höhe | h2 | 35 mm |
| Höhe | h3 | 35 mm |
| Funktionale Länge | l4 | 55 mm |
| Länge | l6 | 35 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYV01C0250$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | VKT01A2012****VKT01A2022**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Aufnahmegröße werkstückseitig | CZCWS | 2012 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 20 |
| Schneidrichtung | HAND | N |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 55 |
| Kraglänge | LPR | 55 |
| Schaftlänge | LS | 48 |
| Gesamthöhe | OAH | 70 |
| Nachschleifrestmenge | OAL | 103 |
| Gesamtbreite | OAW | 69 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | A2120-VDI-P |
| Grundkörperbreite | WB | 39 |
| Funktionsbreite | WF | 19 |
| Masse (Gewicht) | WT | 1,484 |
| Abstand XY-Ebene werkstückseitig | XYWD | -55 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-514012 - Werkzeughalter und Zwischenmodule Zylinderaufnahme (VDI-Schaft) - Prismaaufnahme KENNAMETAL | ||
| Länge Außendurchmesser 1 | B1 | 35 mm |
| Kraglänge | B3 | 55 mm |
| Nachschleifrestmenge | B4 | 103 mm |
| Funktionslänge | B71 | 55 mm |
| Funktionsbreite | B73 | 19 mm |
| Gesamthöhe | B81 | 70 mm |
| Gesamtbreite | B91 | 69 mm |
| Bildkennung | BLD | 514012 |
| Aufnahmetyp, maschinenseitig | C11 | ZYV |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Schaftlänge | C4 | 48 mm |
| Aufnahmetyp, werkstückseitig | C51 | VKT |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 2012 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 201,2 mm |
| Aufnahmedurchmesser, max. | C72 | 202,2 mm |
| Masse (Gewicht) | D7 | 1,484 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A2120-V25-20N-055-P |
| Produktbezeichnung | J22 | 5204 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | VKT01A2012****VKT01A2022**** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYV01C0250$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
