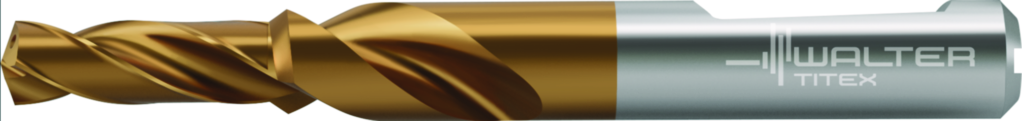

VHM-Anfasbohrer mit Kühlkanal DC260-03-04.200F1-WJ30ET
Walter Titex
137,00 €
Produktnummer:
WA-7378932
Verfügbar - Mindestbestellmenge: 1 PCE
Stufenlänge nach DIN 8378
Für Gewindekernlochbohrung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| DC260 |
Produktinformationen "VHM-Anfasbohrer mit Kühlkanal DC260-03-04.200F1-WJ30ET"
VHM-Anfasbohrer mit Kühlkanal DC260 • Advance • X·treme Evo • Schaft DIN 6535 HE • metrisch • WJ30ET • 3xD • Spitzenwinkel 140° • Eingeschlossener Stufenwinkel 90° • Dc=4,2mm

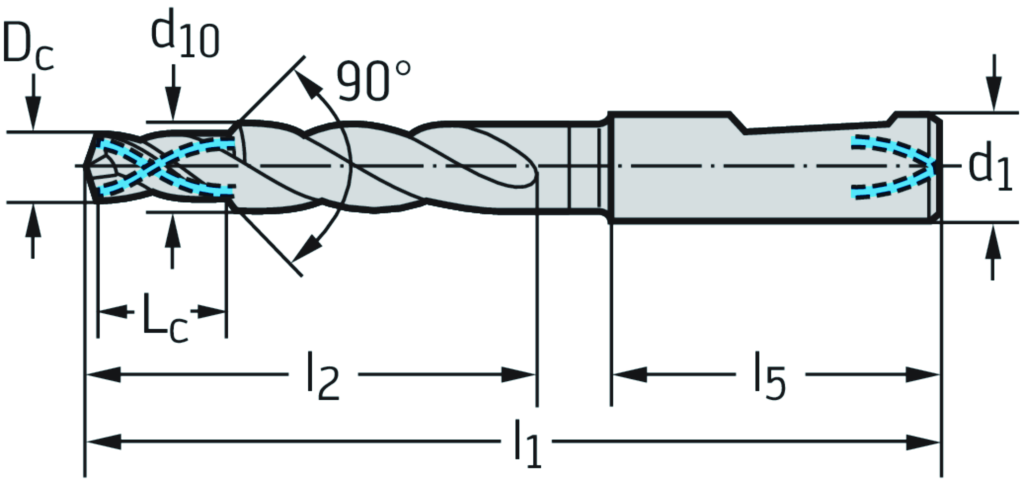

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | DC260-03-04.200F1-WJ30ET |
| Schneidendurchmesser | Dc | 4,2 mm |
| Stufenlänge | Lc | 14 mm |
| Schneidendurchmesser | d10 | 6 mm |
| Schaftdurchmesser | d1 | 6 mm |
| für Gewinde | für Gewinde | M 5 |
| Gesamtlänge | l1 | 66 mm |
| Nutenlänge | l2 | 28 mm |
| Schaftlänge | l5 | 36 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLSCSS - Step and chamfer drill - solid - symmetrical point | ||
| Werkzeugausführung | BMC | H |
| Aufnahmeform, maschinenseitig | CCFMS | 13 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL13F6000h$06 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | TiSiAlCrN/AlTiN |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | F |
| Aufnahmegröße, maschinenseitig | CZCMS | 60 |
| Drallwinkel | FHA | 30 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 20,45 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WJ30ET |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 28 |
| Funktionslänge | LF | 65,236 |
| Schaftlänge | LS | 36 |
| Spannlänge | LSC | 36 |
| Nutzlänge | LU | 15,3 |
| Anzahl Schneiden | NOF | 2 |
| Anzahl der Stufen | NOS | 2 |
| Nachschleifrestmenge | OAL | 66 |
| Kraglänge | OHX | 30,004 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 0,764 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 100000 |
| Normnummer | STDNO | TP-NORM 65 |
| Bildkennung | TSYC | DC260-03-F1 |
| Masse (Gewicht) | WT | 0,02 |
| Abstand XY-Ebene werkstückseitig | XYWD | -65,236 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-81-2 - Stufenbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 4,2 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 6 mm |
| Anzahl der Stufen | A3 | 2 |
| Stufenlänge, erste Stufe | B1 | 13,6 mm |
| Kraglänge | B3 | 30,004 mm |
| Nutzlänge | B4 | 15,3 mm |
| Nachschleifrestmenge | B5 | 66 mm |
| Spannutenlänge | B6 | 28 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,764 mm |
| Funktionslänge | B71 | 65,236 mm |
| Halslänge | B9 | 15,3 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 13 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 60 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 6 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 36 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 30 ° |
| Drehzahl, max. | D6 | 100000 1/min |
| Masse (Gewicht) | D7 | 0,02 kg |
| Winkel, erste Stufe | E1 | 140 ° |
| Winkel, letzte Stufe | E2 | 90 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Schneidstoffbezeichnung des Herstellers | H3 | WJ30ET |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiSiAlCrN/AlTiN |
| Normnummer | J1 | TP-NORM 65 |
| Formbuchstabe Normnummer | J11 | WN |
| Identifizierende Bestellnummer | J21 | DC260-03-04.200F1-WJ30ET |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL13F6000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
