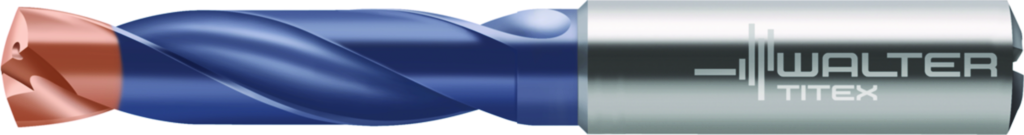

VHM-Bohrer mit Kühlkanal A3289DPL-11/32IN
Walter Titex
154,00 €
Produktnummer:
WA-5537196
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A3289DPL |
Produktinformationen "VHM-Bohrer mit Kühlkanal A3289DPL-11/32IN"
VHM-Bohrer mit Kühlkanal A3289DPL • X·treme Plus • DIN 6537 K • 3xD • Schaft DIN 6535 HA • Spitzenwinkel 140° • DPL • Dc=8,731mm

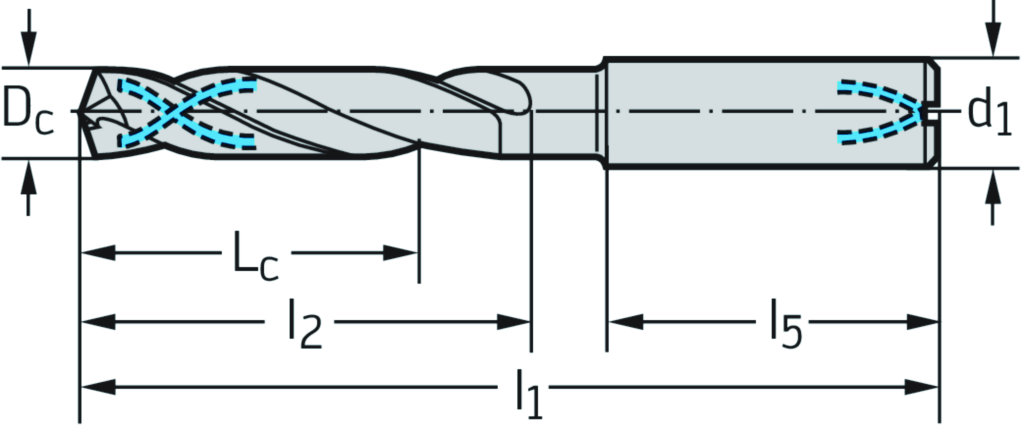

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A3289DPL-11/32IN |
| Schneidendurchmesser | Dc Inch/Nr | 11/32" |
| Schneidendurchmesser | Dc | 0,344 inch |
| Schneidenlänge | Lc | 1,378 inch |
| Schaftdurchmesser | d1 | 0,394 inch |
| Gesamtlänge | l1 | 3,504 inch |
| Nutenlänge | l2 | 1,85 inch |
| Schaftlänge | l5 | 1,575 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFSS - Cylindrical hole drill - solid - symmetrical point | ||
| Werkzeugausführung | BMC | H |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1000h$06 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | TiAlN (AlCrN) |
| Kühlmitteldruck | CP | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Drallwinkel | FHA | 30 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 20,45 |
| Schneidstoffbezeichnung des Herstellers | GRADE | DPL |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 47 |
| Funktionslänge | LF | 87,41 |
| Schaftlänge | LS | 40 |
| Nutzlänge | LU | 35 |
| Anzahl Schneiden | NOF | 2 |
| Nachschleifrestmenge | OAL | 89 |
| Kraglänge | OHX | 48,999 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 1,589 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 100000 |
| Normnummer | STDNO | DIN 6537 K |
| Bildkennung | TSYC | A3289DPL |
| Durchmesserlängenverhältnis | ULDR | 4,009 |
| Masse (Gewicht) | WT | 0,075 |
| Abstand XY-Ebene werkstückseitig | XYWD | -87,41 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-81-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 8,731 mm |
| Kraglänge | B3 | 48,999 mm |
| Nutzlänge | B4 | 35 mm |
| Nachschleifrestmenge | B5 | 89 mm |
| Spannutenlänge | B6 | 47 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 1,589 mm |
| Funktionslänge | B71 | 87,41 mm |
| Halslänge | B9 | 35 |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 10 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 40 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 30 ° |
| Drehzahl, max. | D6 | 100000 1/min |
| Masse (Gewicht) | D7 | 0,075 kg |
| Winkel, erste Stufe | E1 | 140 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Schneidstoffbezeichnung des Herstellers | H3 | DPL |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN (AlCrN) |
| Normnummer | J1 | DIN 6537 K |
| Formbuchstabe Normnummer | J11 | HA |
| Identifizierende Bestellnummer | J21 | A3289DPL-11/32IN |
| Produktbezeichnung | J22 | 788 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
