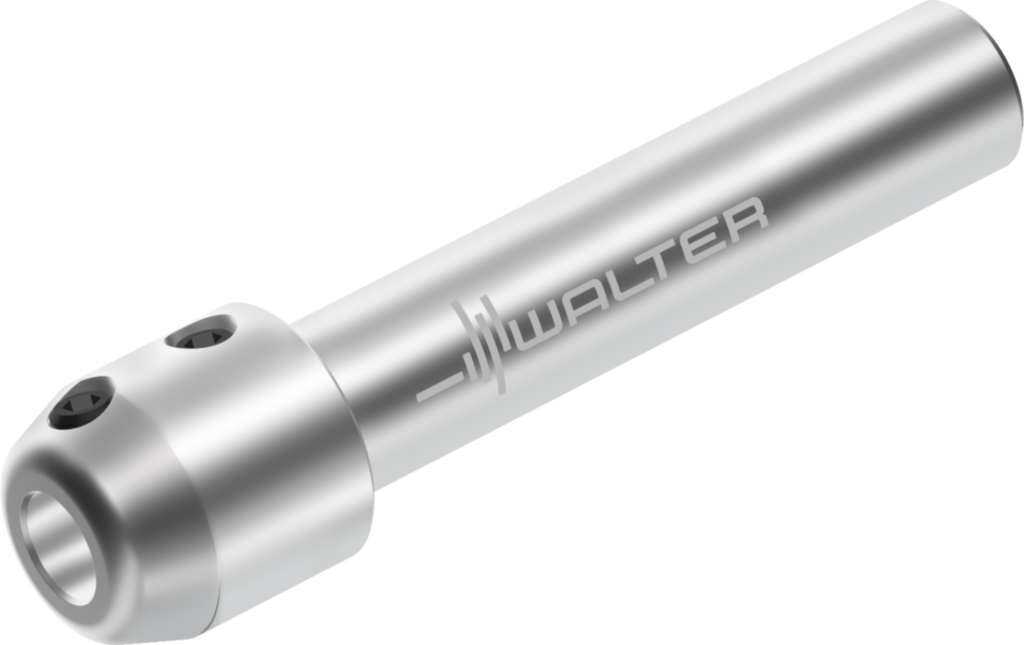

VHM-Bohrstange EB105
Walter
153,00 €
Produktnummer:
WA-5008234
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "VHM-Bohrstange EB105"
VHM-Bohrstange EB100 • metrisch
| Beschreibung | Name | Wert |
|---|
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Werkzeugausführung | BMC | S |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 60 |
| Kraglänge | LPR | 60 |
| Nachschleifrestmenge | OAL | 100 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | EB100-FB-RED-3 |
| Masse (Gewicht) | WT | 0,14 |
| Abstand XY-Ebene werkstückseitig | XYWD | -60 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-513013 - Werkzeughalter und Zwischenmodule Ingersoll Tool connection - Schraubaufnahme | ||
| Kraglänge | B3 | 60 mm |
| Nachschleifrestmenge | B4 | 100 mm |
| Funktionslänge | B71 | 60 mm |
| Bildkennung | BLD | 513013 |
| Masse (Gewicht) | D7 | 0,14 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB105 |
| Produktbezeichnung | J22 | 6758 |
| Firmenkennung | J3 | W |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
