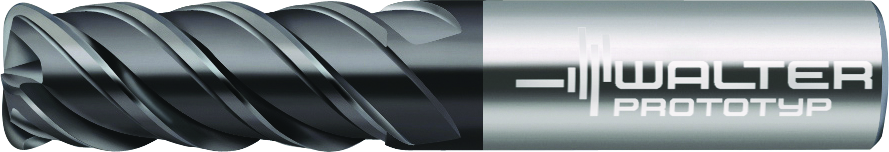

VHM-Eck-/Nutfräser AH3094718-5/8
Walter Prototyp
333,00 €
Produktnummer:
WA-5543253
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AH3094718 |
Produktinformationen "VHM-Eck-/Nutfräser AH3094718-5/8"
VHM-Eck-/Nutfräser AH3094718 • Protostar® Flash • Zylinderschaft • inch • Drallwinkel 50° • TAX • Dc=15,875mm • Z=4
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AH3094718-5/8 |
| Schneidendurchmesser | Dc | 0,625 inch |
| Schneidenlänge | Lc | 1,25 inch |
| Radius | R | 0,08 inch |
| Ersatzradius | Rers | 0,11 inch |
| Radius | Rf | 0,315 inch |
| Zähnezahl | Z | 4 |
| Korrektur für durchschnittlich | apf | 0,039 inch |
| Verbindungsdurchmesser | d1 | 0,625 inch |
| Gesamtlänge | l1 | 3,5 inch |
| Funktionale Länge | l4 | 1,594 inch |
| Ausgleichsradius | xf | 0,118 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILFS - Face milling cutter - solid | ||
| Schneidenlänge, max. | APMX | 31,75 mm |
| Körperdurchmesser | BD | 15,875 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R6250h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 625 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 15,875 |
| Drallwinkel | FHA | 50 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | -18 |
| Rückspanwinkel | GAMP | 6 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TAX |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Kopflänge | LB | 40,5 |
| Funktionslänge | LF | 88,9 |
| Schaftlänge | LS | 90 |
| Nutzlänge | LU | 31,75 |
| Nachschleifrestmenge | OAL | 88,9 |
| Kraglänge | OHX | 40,5 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 2,032 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 5 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | AH3094718 |
| Durchmesserlängenverhältnis | ULDR | 2 |
| Masse (Gewicht) | WT | 0,241 |
| Abstand XY-Ebene werkstückseitig | XYWD | -88,9 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 4 |
| Nach DIN4000-82-1 - Schaftfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 15,875 mm |
| Schneidenlänge, max. | B2 | 31,75 mm |
| Kraglänge | B3 | 40,5 mm |
| Nutzlänge | B4 | 31,75 mm |
| Nachschleifrestmenge | B5 | 88,9 mm |
| Kopflänge | B6 | 40,5 mm |
| Funktionslänge | B71 | 88,9 mm |
| Halslänge | B9 | 31,75 |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 625 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 15,875 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 90 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,241 kg |
| Seitenspanwinkel | E2 | -18 ° |
| Rückspanwinkel | E3 | 6 ° |
| Eintauchwinkel, max. | E4 | 5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 4 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 50 ° |
| Eckenradius | G1 | 2,032 mm |
| G7 | 2,032 | |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAX |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | STANDARD |
| Identifizierende Bestellnummer | J21 | AH3094718-5/8 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01R6250h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FNU |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
