VHM-Eck-/Nutfräser AH3E85378-E16-5/8
Walter Prototyp
143,00 €
Produktnummer:
WA-5831879
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AH3E85378 |
Produktinformationen "VHM-Eck-/Nutfräser AH3E85378-E16-5/8"

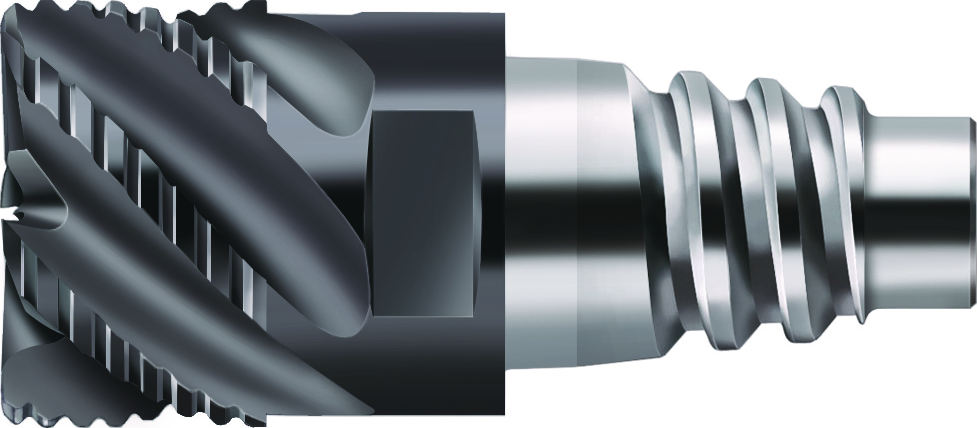

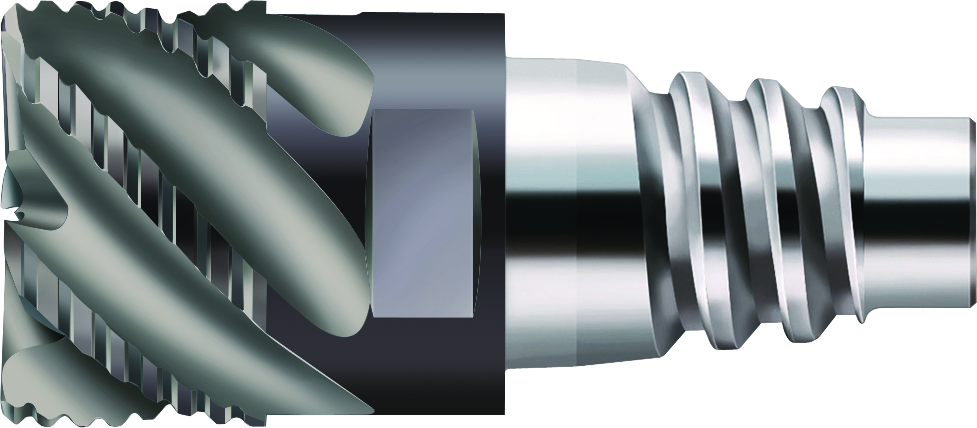

VHM-Eck-/Nutfräser AH3E85378 • Protostar® Qmax • ConeFit • inch • Drallwinkel 45° • Zentrumsschneidfähigkeit • TAX • Dc=15,88mm • Z=6
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AH3E85378-E16-5/8 |
| Schneidendurchmesser | Dc | 0,625 inch |
| Zähnezahl | Z | 6 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 8,5 mm |
| Körperdurchmesser | BD | 15,5 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | HR |
| Trennstellenkodierung Maschinenseitig | CCMS | SAC04B0160$$$$ |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 15,875 |
| Halsdurchmesser | DN | 15,5 |

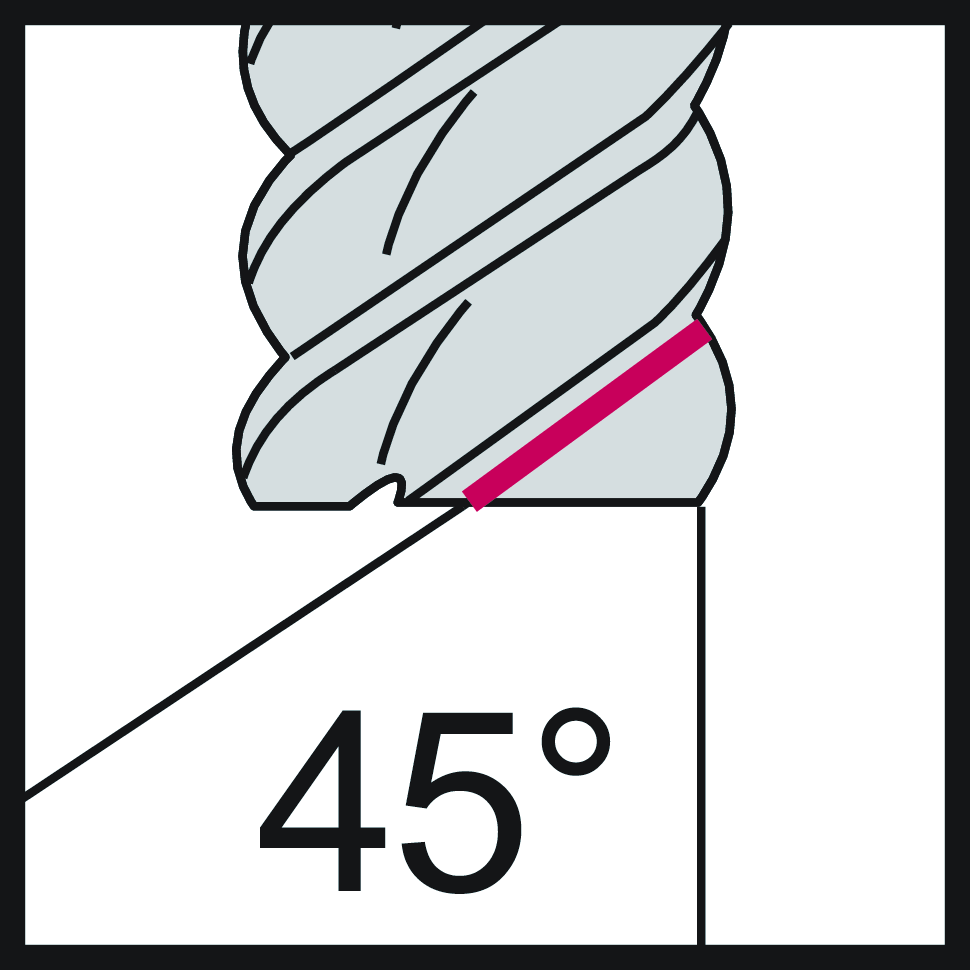

| Drallwinkel | FHA | 45 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | -9 |
| Rückspanwinkel | GAMP | 2 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TAX |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 1 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Grundkörperlänge | LB | 18,7 |
| Funktionslänge | LF | 18,7 |
| Nutzlänge | LU | 18,7 |
| Nachschleifrestmenge | OAL | 35,7 |
| Kraglänge | OHX | 18,7 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 4 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | AH3E85378 |
| Durchmesserlängenverhältnis | ULDR | 1,178 |
| Masse (Gewicht) | WT | 0,079 |
| Abstand XY-Ebene werkstückseitig | XYWD | -18,7 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 6 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 6 |
| Nach DIN4000-82-2 - Langlochfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 15,875 mm |
| Halsdurchmesser | A5 | 15,5 mm |
| Schneidenlänge, max. | B2 | 8,5 mm |
| Kraglänge | B3 | 18,7 mm |
| Nutzlänge | B4 | 18,7 mm |
| Nachschleifrestmenge | B5 | 35,7 mm |
| Kopflänge | B6 | 18,7 mm |
| Funktionslänge | B71 | 18,7 mm |
| Halslänge | B9 | 18,7 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | SAC |
| Aufnahmeform, maschinenseitig | C12 | 4 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 15,5 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,079 kg |
| Seitenspanwinkel | E2 | -9 ° |
| Rückspanwinkel | E3 | 2 ° |
| Eintauchwinkel, max. | E4 | 4 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 6 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 6 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 45 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAX |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | PWZ-NORM |
| Identifizierende Bestellnummer | J21 | AH3E85378-E16-5/8 |
| Produktbezeichnung | J22 | 6572 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | SAC04B0160$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPL |
| Kraglänge | LPR | 18,7 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
| Nachschleifrestmenge | OAL | 35,7 mm |
