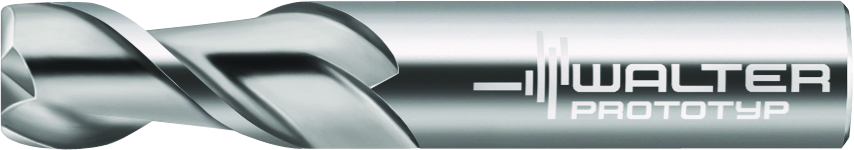

VHM-Eck-/Nutfräser AH602511-1/16
Walter Prototyp
58,60 €
Produktnummer:
WA-5543442
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AH602511 |
Produktinformationen "VHM-Eck-/Nutfräser AH602511-1/16"

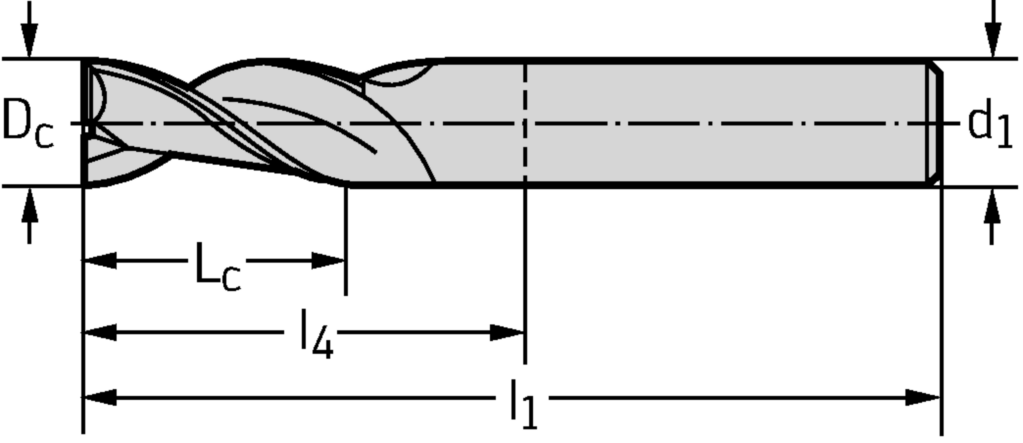

VHM-Eck-/Nutfräser AH602511 • Protostar® • Zylinderschaft • inch • Drallwinkel 45° • Zentrumsschneidfähigkeit • Dc=1,59mm • Z=2
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AH602511-1/16 |
| Schneidendurchmesser | Dc | 0,063 inch |
| Schneidenlänge | Lc | 0,187 inch |
| Zähnezahl | Z | 2 |
| Schaftdurchmesser | d1 | 0,25 inch |
| Gesamtlänge | l1 | 2,5 inch |
| Funktionale Länge | l4 | 1,083 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 4,762 mm |
| Körperdurchmesser | BD | 1,62 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R2500h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 1,588 |
| Halsdurchmesser | DN | 1,62 |
| Drallwinkel | FHA | 45 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 13,5 |
| Rückspanwinkel | GAMP | 7 |
| Schneidstoffbezeichnung des Herstellers | GRADE | UNBESCHICH |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 90 |
| Einstellwinkel | KAPR | 90 |
| Grundkörperlänge | LB | 7,564 |
| Funktionslänge | LF | 63,5 |
| Schaftlänge | LS | 56 |
| Nutzlänge | LU | 4,762 |
| Nachschleifrestmenge | OAL | 63,5 |
| Kraglänge | OHX | 27,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 30 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | AH602511 |
| Durchmesserlängenverhältnis | ULDR | 2,999 |
| Masse (Gewicht) | WT | 0,03 |
| Abstand XY-Ebene werkstückseitig | XYWD | -63,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 2 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 2 |
| Nach DIN4000-82-2 - Langlochfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 1,588 mm |
| Halsdurchmesser | A5 | 1,62 mm |
| Schneidenlänge, max. | B2 | 4,762 mm |
| Kraglänge | B3 | 27,5 mm |
| Nutzlänge | B4 | 4,762 mm |
| Nachschleifrestmenge | B5 | 63,5 mm |
| Kopflänge | B6 | 27,5 mm |
| Funktionslänge | B71 | 63,5 mm |
| Halslänge | B9 | 4,762 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 6,35 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 56 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,03 kg |
| Seitenspanwinkel | E2 | 13,5 ° |
| Rückspanwinkel | E3 | 7 ° |
| Eintauchwinkel, max. | E4 | 30 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 2 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 2 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 45 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | STANDARD |
| Identifizierende Bestellnummer | J21 | AH602511-1/16 |
| Produktbezeichnung | J22 | 6578 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01R2500h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Kraglänge | LPR | 27,5 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
| Nachschleifrestmenge | OAL | 63,5 mm |
