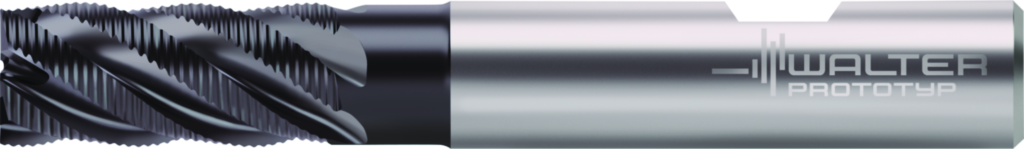

VHM-Eck-/Nutfräser MC320-18.0W6BC-WK40TF
Walter Prototyp
422,00 €
Produktnummer:
WA-7438147
Verfügbar - Mindestbestellmenge: 1 PCE
Lange Reichweite
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MC320 |
Produktinformationen "VHM-Eck-/Nutfräser MC320-18.0W6BC-WK40TF"
VHM-Eck-/Nutfräser MC320 • Advance • Schaft DIN 6535 HB • metrisch • Drallwinkel 40° • Lange Reichweite • Zentrumsschneidfähigkeit • WK40TF • Dc=18mm • R=0,4mm • Z=6
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MC320-18.0W6BC-WK40TF |
| Schneidendurchmesser | Dc | 18 mm |
| Schneidenlänge | Lc | 32 mm |
| Zähnezahl | Z | 6 |
| Schaftdurchmesser | d1 | 18 mm |
| Körperdurchmesser | d2 | 17,1 mm |
| Gesamtlänge | l1 | 92 mm |
| Nutzlänge | l3 | 42 mm |
| Funktionale Länge | l4 | 44 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 32 mm |
| Körperdurchmesser | BD | 17,1 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | HR |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10G1800h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 180 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 18 |
| Halsdurchmesser | DN | 17,1 |
| Drallwinkel | FHA | 40 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 10,5 |
| Rückspanwinkel | GAMP | 4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WK40TF |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 1 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Grundkörperlänge | LB | 42,779 |
| Funktionslänge | LF | 68 |
| Schaftlänge | LS | 48 |
| Spannlänge | LSC | 48 |
| Nutzlänge | LU | 42 |
| Nachschleifrestmenge | OAL | 92 |
| Kraglänge | OHX | 44 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,4 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 4 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | MC320-W-B-C |
| Durchmesserlängenverhältnis | ULDR | 2,333 |
| Masse (Gewicht) | WT | 0,31 |
| Abstand XY-Ebene werkstückseitig | XYWD | -92 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 6 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 6 |
| Nach DIN4000-82-2 - Langlochfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 18 mm |
| Halsdurchmesser | A5 | 17,1 mm |
| Schneidenlänge, max. | B2 | 32 mm |
| Kraglänge | B3 | 44 mm |
| Nutzlänge | B4 | 42 mm |
| Nachschleifrestmenge | B5 | 92 mm |
| Kopflänge | B6 | 44 mm |
| Funktionslänge | B71 | 68 mm |
| Halslänge | B9 | 41,221 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 180 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 18 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 48 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,31 kg |
| Seitenspanwinkel | E2 | 10,5 ° |
| Rückspanwinkel | E3 | 4 ° |
| Eintauchwinkel, max. | E4 | 4 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 6 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 6 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 40 ° |
| Eckenradius | G1 | 0,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WK40TF |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | DIN 6527 L |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | MC320-18.0W6BC-WK40TF |
| Produktbezeichnung | J22 | 6654 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10G1800h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPL |
| Kraglänge | LPR | 44 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
